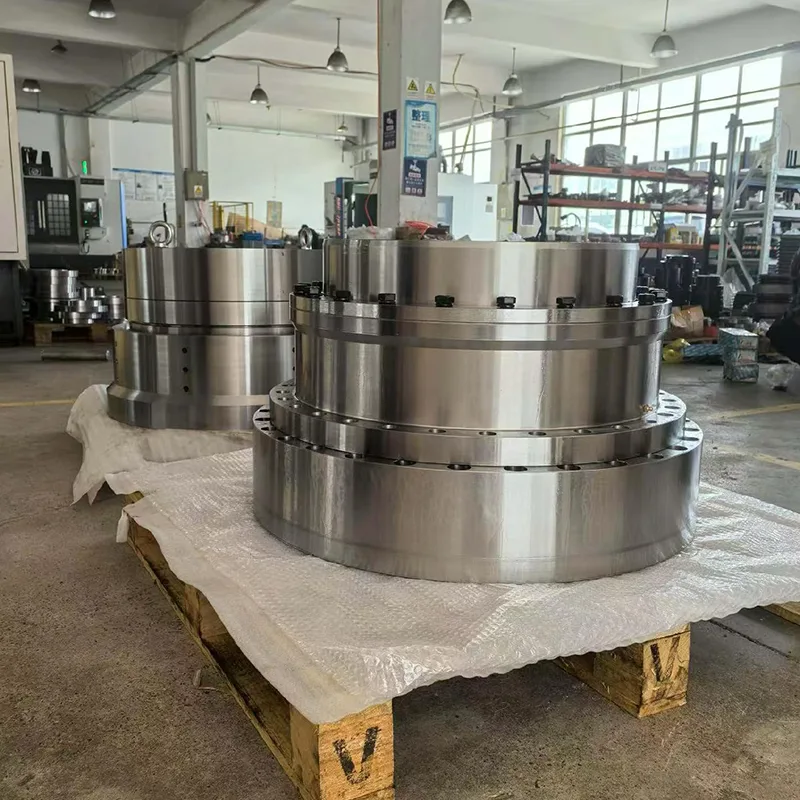

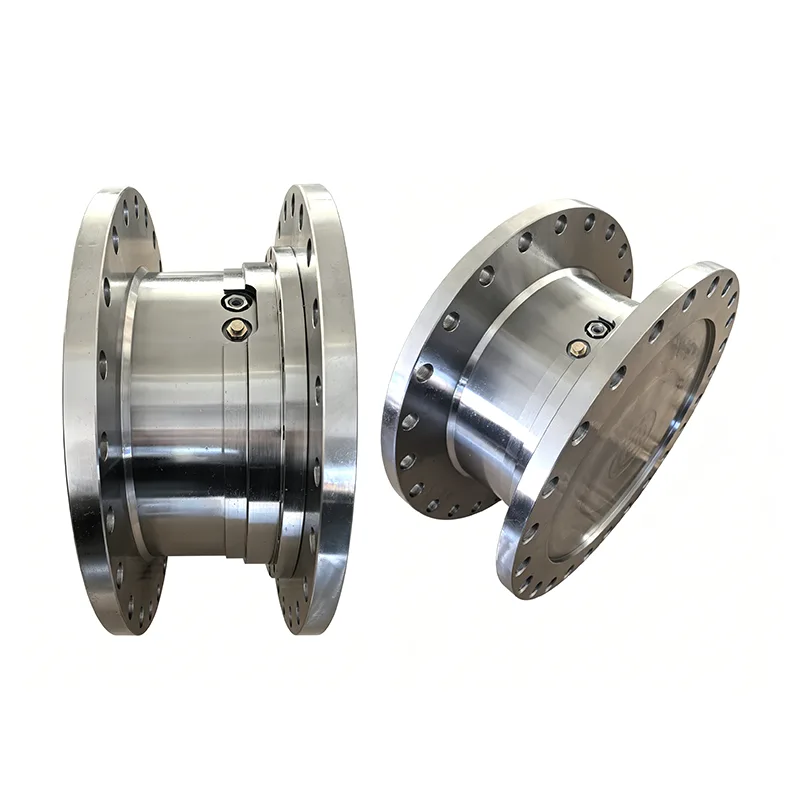

ข้อต่อเพื่อความปลอดภัยแบบไฮดรอลิก

ในฐานะผู้ผลิตที่มีประสบการณ์และซัพพลายเออร์ส่วนประกอบระบบส่งกำลังแบบครบวงจร Jiteng ได้พัฒนาข้อต่อเพื่อความปลอดภัยแบบไฮดรอลิกอย่างอิสระ ซึ่งเป็นส่วนประกอบระบบส่งกำลังจำกัดแรงบิดไฮดรอลิกที่ออกแบบเป็นพิเศษสำหรับเครื่องจักรอุตสาหกรรมงานหนัก แสดงถึงการอัพเกรดขั้นสูงเหนือเครื่องจำกัดแรงบิดแบบกลไกและแบบใช้แรงเสียดทานแบบดั้งเดิม ซึ่งออกแบบมาโดยเฉพาะสำหรับใช้ในสภาพแวดล้อมการทำงานที่รับภาระหนักและมีความเสี่ยงสูง

มันแตกต่างจากส่วนประกอบป้องกันการโอเวอร์โหลดเชิงกลทั่วไปอย่างไร

ข้อต่อด้านความปลอดภัยแบบไฮดรอลิกแตกต่างจากอุปกรณ์ป้องกันโหลดเกินทางกลมาตรฐาน โดยกำจัดโครงสร้างที่เสี่ยงต่อการสึกหรอ เช่น สปริงและแผ่นเสียดสี แต่กลับใช้ของไหลไฮดรอลิกแรงดันสูงเพื่อทำให้เกิดการเสียรูปแบบยืดหยุ่นในปลอกด้านในและด้านนอก โดยอาศัยแรงเสียดทานที่เกิดขึ้นที่พื้นผิวสัมผัสเพื่อส่งกำลัง

ระบบจะไม่มีการฟันเฟืองและการสึกหรอเป็นศูนย์ระหว่างการทำงานปกติ ในกรณีที่เกิดการติดขัดหรือแรงกระแทกเกิน ท่อตัดแบบพิเศษจะแตกออกทันทีเพื่อปล่อยแรงดัน ซึ่งจะตัดการส่งกำลังภายในเสี้ยววินาที โดยพื้นฐานแล้วจะป้องกันความล้มเหลวที่ไม่สามารถย้อนกลับได้ เช่น การแตกหักของเพลาหรือความเสียหายของฟันเฟือง

ใช้ประโยชน์จากข้อได้เปรียบที่เป็นเอกลักษณ์ รวมถึงโครงสร้างที่ปิดสนิท การทำงานที่ป้องกันการระเบิดและปราศจากประกายไฟ และขจัดข้อกำหนดในการสอบเทียบซ้ำบ่อยครั้ง ข้อต่อนี้ถูกนำไปใช้อย่างกว้างขวางในเครื่องจักรงานหนักและทุกสภาพอากาศ เช่น อุปกรณ์บด สายพานลำเลียงในเหมือง โรงปูนซีเมนต์ และสายกลิ้งโลหะ

หลักการทำงาน

ตรรกะการทำงานหลักของข้อต่อเพื่อความปลอดภัยแบบไฮดรอลิกนั้นขึ้นอยู่กับการขยายตัวทางไฮดรอลิกและการส่งกำลังตามแรงเสียดทาน การทำงานของมันถูกแบ่งออกเป็นสามขั้นตอนที่แตกต่างกัน: การส่งสัญญาณปกติ, การป้องกันการโอเวอร์โหลด และการรีเซ็ตและการรีสตาร์ท ระบบแสดงให้เห็นถึงประสิทธิภาพการทำงานที่มั่นคงและความเร็วในการตอบสนองที่เหนือกว่าอุปกรณ์ป้องกันทางกลแบบดั้งเดิมมาก

1. เฟสการส่งแบบปกติ

น้ำมันไฮดรอลิกที่มีแรงดันถูกฉีดเข้าไปในห้องจ่ายน้ำมันภายในตัวเครื่อง ทำให้ปลอกด้านในและด้านนอกเกิดการเปลี่ยนรูปแบบยืดหยุ่น ปลอกด้านในจับเพลาขับอย่างแน่นหนา ในขณะที่ปลอกด้านนอกขยายออกด้านนอกเพื่อยึดเข้ากับดุมอย่างแน่นหนา การส่งแรงบิดทำได้ผ่านแรงเสียดทานที่เกิดขึ้นที่พื้นผิวสัมผัสเหล่านี้ ขนาดของแรงบิดที่ส่งเป็นสัดส่วนโดยตรงกับแรงดันไฮดรอลิก ตลอดขั้นตอนนี้ ไม่มีการเลื่อนหลุด ไม่มีฟันเฟือง และไม่มีการสึกหรอของส่วนประกอบภายใน ส่งผลให้มีความแม่นยำในการส่งผ่านสูงเป็นพิเศษ

2. ขั้นตอนการปลดโอเวอร์โหลด

หากเครื่องจักรประสบปัญหา เช่น โหลดซบเซาหรือวัสดุกระทบ—ส่งผลให้แรงบิดจริงเกินเกณฑ์การป้องกันที่ตั้งไว้—เกิดการลื่นไถลสัมพัทธ์ระหว่างปลอก วงแหวนเฉือนจะแยกท่อเฉือนภายในทันที ปล่อยแรงดันไฮดรอลิกภายในห้องเก็บน้ำมันอย่างรวดเร็ว และช่วยให้ปลอกสามารถเด้งกลับอย่างยืดหยุ่นไปยังตำแหน่งเดิมที่ปลดออก ส่วนปลายของตัวขับจะเข้าสู่สถานะไม่ได้ใช้งาน ในขณะที่ส่วนปลายของตัวขับเคลื่อนจะหยุดทันที กระบวนการปลดแรงบิดทั้งหมดจะเสร็จสิ้นภายใน 20 มิลลิวินาที ดังนั้นจึงขัดขวางการส่งผ่านของช็อตโอเวอร์โหลดอย่างรวดเร็ว

3. รีเซ็ตและรีสตาร์ทเฟส

หลังจากเกิดเหตุการณ์โอเวอร์โหลด ส่วนหลักของผลิตภัณฑ์จะไม่ได้รับความเสียหายทางโครงสร้างถาวร การฟื้นฟูระบบส่งกำลังต้องการเพียงการเปลี่ยนท่อรับแรงเฉือนและการเติมน้ำมันไฮดรอลิกแรงดันมาตรฐานเข้าไปในห้องเก็บน้ำมันเพื่อประกอบเข้ากับปลอกขยายอีกครั้ง ส่วนประกอบสามารถถอดประกอบและนำกลับมาใช้ซ้ำได้หลายครั้ง ซึ่งช่วยลดต้นทุนการเปลี่ยนในระยะยาวได้อย่างมาก

การปรับตัวในการปฏิบัติงาน

ใช้ประโยชน์จากคุณสมบัติหลักสามประการ ได้แก่ ระบบส่งกำลังที่ปราศจากการสึกหรอ การระบายแรงดันในระดับมิลลิวินาที และการออกแบบที่ปิดผนึกอย่างสมบูรณ์และป้องกันการระเบิด ทำให้ข้อต่อด้านความปลอดภัยแบบไฮดรอลิกเข้ากันได้กับสภาพการทำงานที่หนักหน่วงและหนักหน่วงส่วนใหญ่ที่พบในตลาดปัจจุบัน ช่วยแก้ไขข้อบกพร่องทางอุตสาหกรรมที่เกี่ยวข้องกับข้อต่อแบบเดิมได้อย่างมีประสิทธิภาพ เช่น ความไวต่อการสึกหรอ ความเสี่ยงต่อฝุ่น และไม่เหมาะสมสำหรับการใช้งานในเขตอันตรายจากการระเบิด

- สภาวะที่มีแรงกระแทกสูงและหยุดนิ่ง: เหมาะสำหรับอุปกรณ์ที่มีแนวโน้มที่จะเกิดแรงบิดพุ่งฉับพลัน เช่น เครื่องบดย่อยและสายพานลำเลียงแบบขูด เมื่อวัสดุติดขัดทำให้เกิดการโอเวอร์โหลด ผลิตภัณฑ์จะดำเนินการปล่อยแรงดันระดับมิลลิวินาทีเพื่อคลายแรงบิด การดำเนินการป้องกันนี้จะเสร็จสิ้นก่อนที่แรงกระแทกจะแพร่กระจายไปยังส่วนประกอบท้ายน้ำ ดังนั้นจึงกำจัดความล้มเหลวที่ไม่สามารถย้อนกลับได้อย่างสมบูรณ์ เช่น การแตกหักของเพลาหรือความเสียหายของเกียร์กระปุกเกียร์

- สภาวะการกลับตัวบ่อยครั้ง: เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับโต๊ะลูกกลิ้งโลหะและเครื่องจักรเฉพาะด้าน ผลิตภัณฑ์รักษาแรงยึดส่วนขยายที่สม่ำเสมอและมั่นคง ทำให้มั่นใจได้ว่าการส่งผ่านแบบไม่มีฟันเฟืองตลอดการทำงาน ต่อต้านโหลดแรงกระแทกแบบถอยหลังที่เกิดขึ้นระหว่างการกลับทิศทางได้อย่างมีประสิทธิภาพ ให้การปกป้องที่ครอบคลุมสำหรับเกียร์กระปุกเกียร์และแบริ่งรองรับ

- การทำงานต่อเนื่องทุกสภาพอากาศ: ใช้งานได้กับอุปกรณ์ที่ต้องการการทำงานอย่างต่อเนื่องตลอด 24 ชั่วโมง เช่น โรงปูนซีเมนต์และโรงสีลูกกลม เนื่องจากการออกแบบที่ปราศจากแผ่นแรงเสียดทาน ค่าแรงบิดที่ตั้งไว้ล่วงหน้าจึงคงที่ตลอดเวลาโดยไม่มีการดริฟท์ ซึ่งช่วยลดความจำเป็นในการปิดระบบบ่อยครั้งเพื่อปรับเทียบพารามิเตอร์ใหม่ จึงช่วยลดเวลาหยุดทำงานของอุปกรณ์เพื่อการบำรุงรักษาได้อย่างมีประสิทธิภาพ

- สภาพแวดล้อมที่รุนแรงและมีฝุ่นมาก: โดดเด่นด้วยโครงสร้างตัวเรือนที่ปิดผนึกอย่างสมบูรณ์ซึ่งแยกห้องเก็บน้ำมันและพื้นผิวสัมผัสแบบจับยึดออกจากฝุ่น ทราย และสิ่งสกปรกอื่น ๆ ได้อย่างมีประสิทธิภาพ ซึ่งช่วยป้องกันความล้มเหลวในการจับยึดหรือการเบี่ยงเบนของแรงบิดที่เกิดจากการปนเปื้อน ทำให้ข้อต่อเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการผลิตที่มีฝุ่นสูงในอุตสาหกรรมต่างๆ เช่น เหมืองแร่และวัสดุก่อสร้าง

การป้องกันความปลอดภัย

1. การป้องกันการโอเวอร์โหลดไฮดรอลิกทางกายภาพล้วนๆ

ข้อต่อเพื่อความปลอดภัยแบบไฮดรอลิกใช้โครงสร้างไฮดรอลิกแบบกลไกเต็มรูปแบบซึ่งไม่ต้องอาศัยส่วนประกอบควบคุมอิเล็กทรอนิกส์ เซ็นเซอร์ หรือแหล่งพลังงานภายนอก แม้ในสถานการณ์ที่เกี่ยวข้องกับอุปกรณ์ไม่ทำงาน ไฟฟ้าดับทั่วทั้งโรงงาน หรือความล้มเหลวโดยสิ้นเชิงของระบบควบคุมไฟฟ้า ฟังก์ชันป้องกันการโอเวอร์โหลดของผลิตภัณฑ์ยังคงทำงานได้อย่างสมบูรณ์ และไม่ได้รับผลกระทบจากข้อผิดพลาดของวงจร เพื่อให้มั่นใจถึงความเสถียรในการป้องกันสูงสุด

2. การป้องกันอันตรายด้านความปลอดภัยทุติยภูมิ

การบรรเทาแรงดันเกินสามารถทำได้โดยการตัดและการแตกหักของท่อเฉือน ต่างจากผลิตภัณฑ์ประเภทสลิปเสียดทานตรงที่การทำงานและการปลดออกไม่ก่อให้เกิดอุณหภูมิสูงหรือประกายไฟที่เกิดจากแรงเสียดทาน วิธีนี้จะช่วยป้องกันการเกิดอุบัติเหตุด้านความปลอดภัยในสภาพแวดล้อมที่เต็มไปด้วยฝุ่น ไวไฟ หรือระเบิดได้ เช่น ที่พบในโรงงานเคมีและเหมืองแร่ จึงมั่นใจได้ถึงระดับความปลอดภัยที่สูงขึ้น

3. บันทึกโอเวอร์โหลดที่ใช้งานง่ายและตรวจสอบย้อนกลับได้

การแตกหักของท่อเฉือนทำหน้าที่เป็นตัวบ่งชี้ทางกายภาพที่เข้าใจง่ายว่ามีเหตุการณ์โอเวอร์โหลดเกิดขึ้น ช่วยให้บุคลากรสามารถระบุได้อย่างรวดเร็วว่าอุปกรณ์ได้รับความเสียหายจากโอเวอร์โหลดหรือไม่ นอกจากนี้ ด้วยการวิเคราะห์เวลาและความถี่ของข้อผิดพลาดดังกล่าว พารามิเตอร์การผลิตและกระบวนการป้อนวัสดุจึงสามารถปรับให้เหมาะสมได้ โดยให้ข้อมูลอ้างอิงที่มีคุณค่าสำหรับการบำรุงรักษาอุปกรณ์และการอัพเกรดการปฏิบัติงาน

คำถามที่พบบ่อย

- Q1: อะไรคือข้อดีหลักของข้อต่อเพื่อความปลอดภัยแบบไฮดรอลิกเมื่อเปรียบเทียบกับข้อต่อแบบเสียดทานแบบมาตรฐาน?

A1: โมเดลที่ใช้แรงเสียดทานแบบดั้งเดิมอาศัยการลื่นไถลของแผ่นแรงเสียดทานในการป้องกัน ซึ่งนำไปสู่ปัญหาต่างๆ เช่น การสึกหรอ การสะสมความร้อน การสร้างประกายไฟ และการเบี่ยงเบนของพารามิเตอร์ ในทางกลับกัน รุ่นไฮดรอลิกไม่มีชิ้นส่วนเสียดสีที่สิ้นเปลือง โดยให้การสึกหรอเป็นศูนย์ ไม่ต้องปรับเทียบใหม่บ่อยครั้ง สามารถหลุดออกได้เร็วเป็นพิเศษภายใน 20 มิลลิวินาที และหลุดออกโดยไม่เกิดประกายไฟ ทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์หนักระดับไฮเอนด์ที่เกี่ยวข้องกับงานหนัก ข้อกำหนดในการป้องกันการระเบิด และการทำงานต่อเนื่องตลอด 24 ชั่วโมง

- คำถามที่ 2: หากอุปกรณ์หลุดเนื่องจากการโอเวอร์โหลด กระบวนการซ่อมแซมและรีเซ็ตจะยากหรือมีค่าใช้จ่ายสูงหรือไม่

A2: กระบวนการซ่อมแซมนั้นง่ายและต้นทุนต่ำ หลังจากเหตุการณ์โอเวอร์โหลด โครงสร้างหลักของข้อต่อยังคงไม่เสียหายและไม่เสียหาย การรีเซ็ตต้องการเพียงการเปลี่ยนท่อเฉือนราคาประหยัดและการเติมน้ำมันไฮดรอลิกเท่านั้น ไม่จำเป็นต้องรื้อชุดเกียร์ทั้งหมดหรือเปลี่ยนส่วนประกอบหลักที่มีราคาแพง และการดำเนินการทั้งหมดจะเสร็จสิ้นได้ด้วยคนเพียงคนเดียว

- คำถามที่ 3: จำเป็นต้องมีระบบควบคุมไฟฟ้าเพื่อให้คัปปลิ้งทำงานได้อย่างถูกต้องหรือไม่?

A3: ไม่ มันไม่จำเป็น ข้อต่อด้านความปลอดภัยแบบไฮดรอลิกมีการออกแบบทางกล-ไฮดรอลิกล้วนๆ ทำงานแยกจากกัน สามารถรองรับทั้งการส่งกำลังและการป้องกันการโอเวอร์โหลดได้อย่างมีประสิทธิภาพ ไม่ได้รับผลกระทบจากปัญหาต่างๆ เช่น ไฟฟ้าดับ สัญญาณขัดข้อง หรือการเสื่อมสภาพของวงจร จึงช่วยลดต้นทุนที่เกี่ยวข้องกับระบบควบคุมไฟฟ้าเสริมได้อย่างมาก ทำให้เหมาะอย่างยิ่งสำหรับการติดตั้งเพิ่มเติมและการอัพเกรดอุปกรณ์ที่ใช้งานหนักประเภทต่างๆ

- คำถามที่ 4: ประสิทธิภาพการซีลเชื่อถือได้ในสภาพแวดล้อมการทำเหมืองที่มีฝุ่นและความชื้นสูงหรือไม่?

A4: มีโครงสร้างดั้งเดิมที่บูรณาการและปิดผนึกอย่างสมบูรณ์—เสริมด้วยกลไกป้องกันฝุ่นและป้องกันการรั่วไหลหลายประการ—ยูนิตนี้ป้องกันฝุ่น ความชื้น และสิ่งสกปรกไม่ให้เข้าไปในห้องเก็บน้ำมันภายในได้อย่างมีประสิทธิภาพ การออกแบบนี้ขจัดการทำงานผิดพลาดที่อาจเกิดขึ้น เช่น การติดขัด แรงบิดดริฟท์ และแรงดันน้ำมันรั่ว ทำให้มั่นใจได้ถึงการทำงานระยะยาวที่มั่นคงและเชื่อถือได้ในสภาพแวดล้อมที่มีความต้องการสูง เช่น เหมืองและโรงงานผลิตวัสดุก่อสร้าง
