ข้อต่อแบบยืดหยุ่นแบบดาว

คัปปลิ้งแบบยืดหยุ่นแบบสตาร์เป็นคัปปลิ้งแบบยืดหยุ่นแบบก้ามปูที่ใช้กันอย่างแพร่หลายในด้านการส่งผ่านทางกลทางอุตสาหกรรม ต่างจากส่วนประกอบระบบส่งกำลังแบบแข็ง โดยมุ่งเน้นไปที่การบัฟเฟอร์แบบยืดหยุ่น การลดเสียงรบกวน และการดูดซับแรงสั่นสะเทือน และทำหน้าที่เป็นหน้าที่หลักของอุปกรณ์ป้องกัน

ด้วยการใช้ประโยชน์จากข้อดีของตัวยางยืดที่มีความแข็งหลายตัวเป็นตัวเลือก ตัวเรือนวัสดุที่หลากหลาย และวิธีการติดตั้งและการล็อคที่หลากหลาย ทำให้สามารถปรับให้เข้ากับสภาพการทำงานปกติ การกระแทกกับโหลดเบา สภาพแวดล้อมที่เต็มไปด้วยฝุ่นและชื้น และสามารถเปลี่ยนข้อต่อซีรีส์ ROTEX ที่นำเข้าได้อย่างสมบูรณ์ สามารถใช้งานร่วมกับเครื่องจักรทั่วไป วิศวกรรม โลหะวิทยา และเคมีภัณฑ์ส่วนใหญ่ และมีความอเนกประสงค์และความสามารถในการปรับตัวที่แข็งแกร่งมาก

องค์ประกอบโครงสร้างและคุณสมบัติการออกแบบ

ข้อต่อแบบยืดหยุ่นแบบดาวนี้ใช้การออกแบบโครงสร้างก้ามปูโค้งสไตล์ยุโรป การรวมกันโดยรวมมีความสมเหตุสมผลทางวิทยาศาสตร์ โดยมีความเสถียรของโครงสร้างที่แข็งแกร่ง และเหมาะสำหรับการทำงานต่อเนื่องในระยะยาว

1. โครงสร้างการประกอบโดยรวม

ผลิตภัณฑ์ประกอบด้วยชุดข้อต่อครึ่งจำนวน 2 ชุดและแผ่นบัฟเฟอร์ยืดหยุ่นรูปดาวตรงกลาง ไม่มีอุปกรณ์เสริมที่ซ้ำซ้อนหรือซับซ้อน การถอดประกอบ การบำรุงรักษา และการเปลี่ยนอุปกรณ์เสริมไม่จำเป็นต้องใช้เครื่องมือระดับมืออาชีพ การบำรุงรักษารายวันทำได้ง่ายและสะดวก

2. การออกแบบกรงเล็บโค้งสไตล์ยุโรป

ใช้โครงสร้างกรงเล็บมาตรฐานยุโรปพร้อมการออกแบบพื้นผิวโค้งของกรงเล็บ พื้นที่สัมผัสของร่องของแผ่นยางยืดมีขนาดใหญ่ขึ้น ช่วยลดแรงกดบนพื้นผิวของผิวฟันที่ม้วนงอได้อย่างมีประสิทธิภาพ แม้ในสภาวะรับภาระหนัก ก็จะไม่มีปัญหา เช่น การเสียรูปของพื้นผิวฟัน การสึกหรอ หรือการสึกกร่อน

3. การออกแบบความล้มเหลวด้านความปลอดภัย

มีโครงสร้างจำกัดความปลอดภัย. แม้ว่าตัวยางยืดจะสึกหรอเป็นเวลานาน ตัวคัปปลิ้งยังคงสามารถส่งกำลังได้อย่างเสถียร และจะไม่ทำให้อุปกรณ์หยุดทำงานหรือระบบเพลาเสียหายโดยตรง จึงมั่นใจในความปลอดภัยของการทำงานของอุปกรณ์

ข้อดีการกำหนดค่าวัสดุและการเลือกข้อกำหนดหลายรายการ

ข้อต่อแบบยืดหยุ่นแบบดาวรองรับการผสมผสานวัสดุและความแข็งได้หลายแบบ สามารถจับคู่รุ่นได้อย่างแม่นยำตามปริมาณงาน ความเร็ว และสภาพการทำงานของลูกค้า ขจัดข้อเสียเปรียบจากข้อกำหนดเฉพาะเดียวที่เหมาะกับทุกสภาพการทำงาน

1. ตัวเลือกวัสดุเปลือกต่างๆ

ตัวหลักของคัปปลิ้งสามารถทำจากเหล็กหล่อโลหะผสมผง เหล็กหล่อธรรมดา เหล็กดัด เหล็กกล้า อะลูมิเนียมอัลลอย ฯลฯ เหมาะสำหรับความต้องการการใช้งานที่แตกต่างกัน เช่น โหลดน้ำหนักเบา โหลดปานกลาง โหลดหนัก และอุปกรณ์น้ำหนักเบา

2. โพลียูรีเทนอีลาสโตเมอร์ความแข็งหลายระดับ

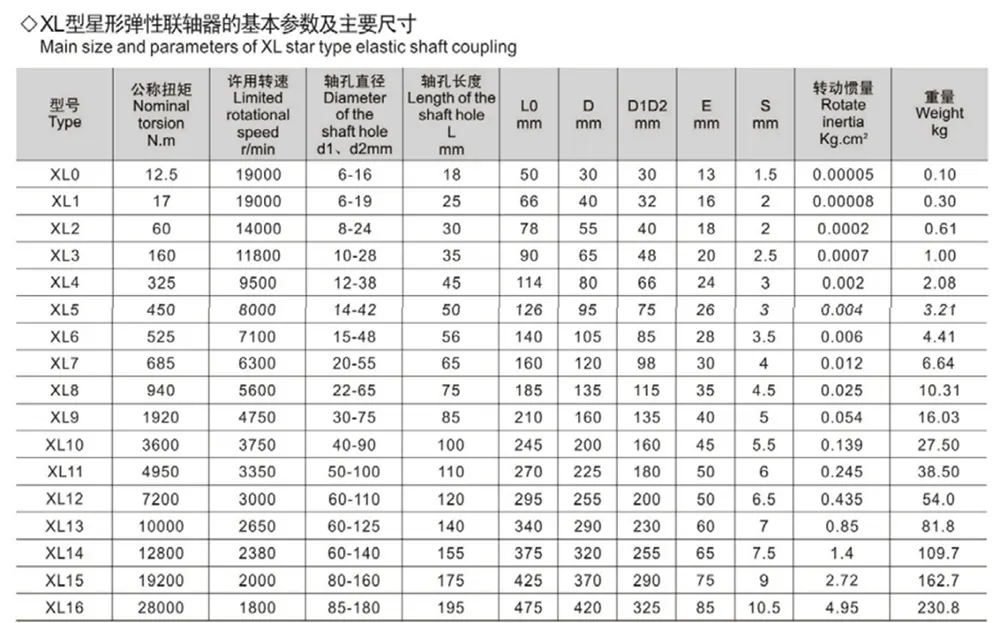

แผ่นยางยืดระดับกลางใช้วัสดุโพลียูรีเทนคุณภาพสูง โดยมีตัวเลือกความแข็งให้เลือก 4 แบบ ได้แก่ 80A, 92A, 98A และ 64D 92A เป็นประเภทมาตรฐานอุตสาหกรรมที่สอดคล้องกับพารามิเตอร์แรงบิดที่แตกต่างกัน ตอบสนองความต้องการของสภาพการทำงานตามปกติส่วนใหญ่

3. สีเพื่อแยกแยะข้อกำหนด

อีลาสโตเมอร์ที่มีความแข็งต่างกันใช้สีที่แตกต่างกันเพื่อแยกแยะ ช่วยให้ลูกค้าระบุข้อมูลจำเพาะได้อย่างรวดเร็ว และหลีกเลี่ยงการติดตั้งแบบผสมและรุ่นที่ไม่ตรงกัน ช่วยอำนวยความสะดวกในการจัดการในสถานที่และการเปลี่ยนชิ้นส่วนอะไหล่

ประสิทธิภาพการดำเนินงานและการปรับตัวด้านสิ่งแวดล้อม

ข้อต่อแบบยืดหยุ่นแบบ Star-Type มีความทนทานต่อสิ่งแวดล้อมและประสิทธิภาพการทำงานที่ยอดเยี่ยม สามารถปรับให้เข้ากับสภาวะกลางแจ้งที่ซับซ้อนและสภาวะที่ไม่เอื้ออำนวยในโรงงานได้ ความเสถียรของมันเหนือกว่าข้อต่อธรรมดาธรรมดามาก

1. การทำงานที่มั่นคงที่อุณหภูมิกว้าง

ช่วงอุณหภูมิในการทำงานที่ใช้บังคับคือตั้งแต่ -20°C ถึง 80°C ไม่แตกร้าวที่อุณหภูมิต่ำหรืออ่อนตัวลงที่อุณหภูมิสูง และสามารถใช้ได้อย่างเสถียรตลอดทั้งสี่ฤดูกาล

2. ประสิทธิภาพการป้องกันที่ครอบคลุม

ทนทานต่อน้ำมัน ฝุ่น ทราย และความชื้นได้ดี สามารถทำงานได้อย่างต่อเนื่องในสภาพการทำงานที่ชื้น มีฝุ่น และมีน้ำมันเล็กน้อย โดยไม่เสื่อมสภาพหรือเสียหาย

3. การดูดซับแรงกระแทกและการบัฟเฟอร์คุณภาพสูง

ด้วยการอาศัยคุณลักษณะการบัฟเฟอร์ที่ยืดหยุ่นของโพลียูรีเทนอีลาสโตเมอร์ จึงสามารถดูดซับแรงสั่นสะเทือนและผลกระทบที่เกิดจากการสตาร์ทเครื่อง การปิดระบบ และความผันผวนของโหลดได้อย่างมีประสิทธิภาพ ลดเสียงรบกวนของอุปกรณ์และปกป้องมอเตอร์และเพลาหลัก

รูปแบบการติดตั้งและวิธีการปรับเปลี่ยน

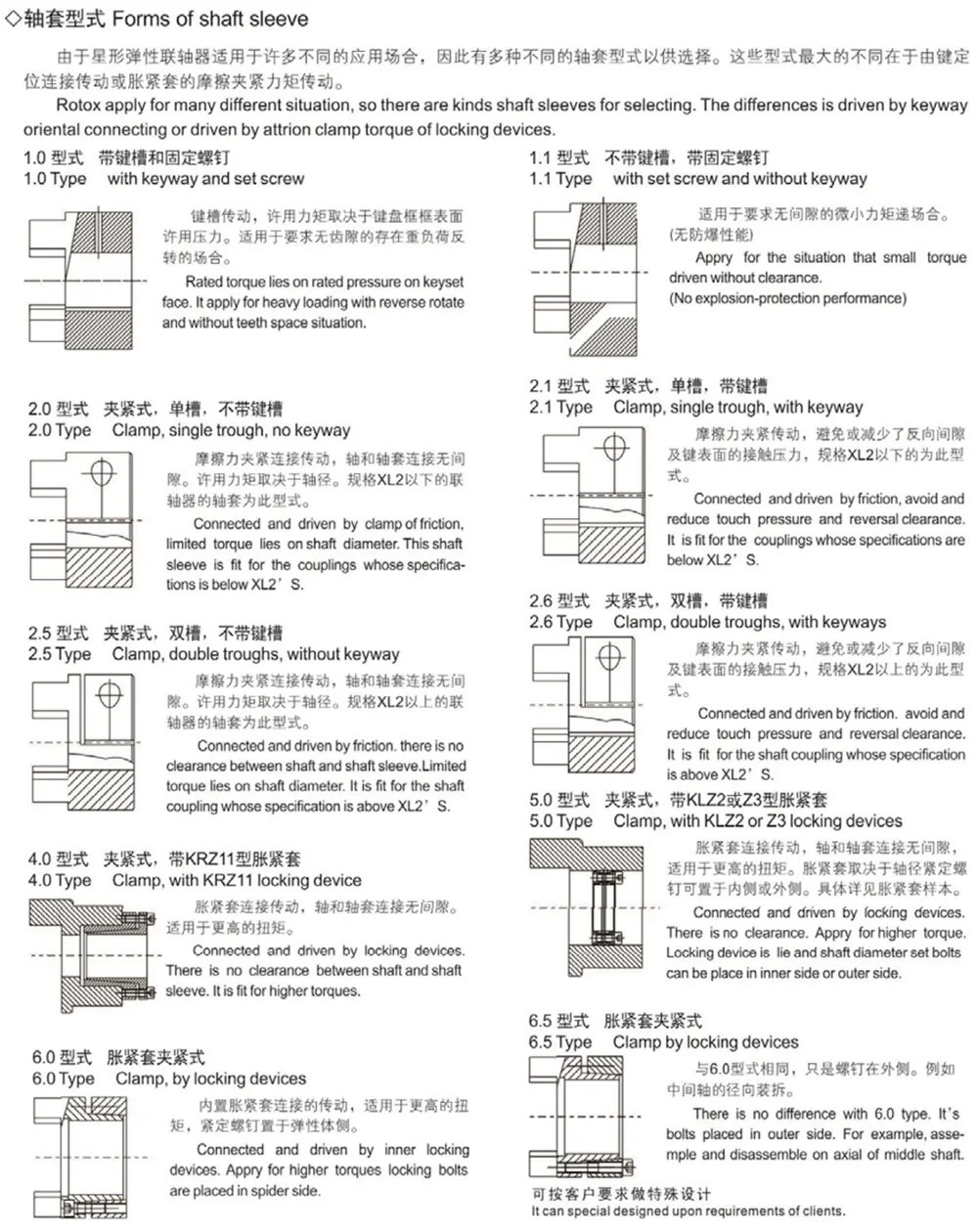

1. วิธีการล็อคแบบต่างๆ

รองรับรูปแบบการล็อคที่หลากหลาย เช่น การต่อกุญแจแบบแบน การเชื่อมต่อแบบร่อง การล็อคแบบช่องเดียว และการล็อคแบบเสียดสีทรงกรวย เหมาะสำหรับเพลาที่มีเส้นผ่านศูนย์กลางต่างกันและข้อกำหนดในการติดตั้งระบบส่งกำลัง เพื่อให้มั่นใจในการยึดเกาะที่มั่นคงโดยไม่เกิดการลื่นไถล

2. รูปแบบโครงสร้างหลายแบบ

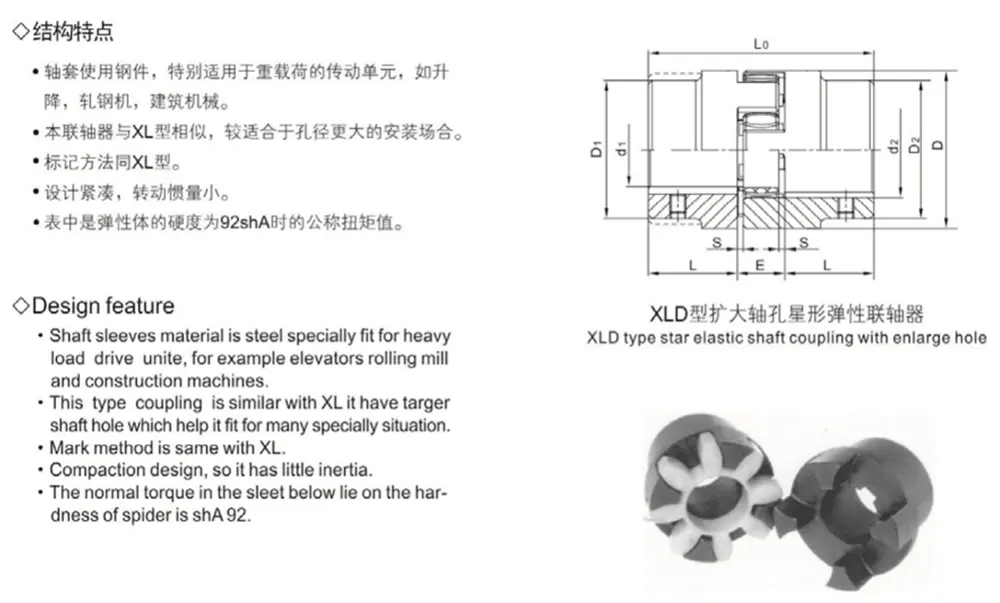

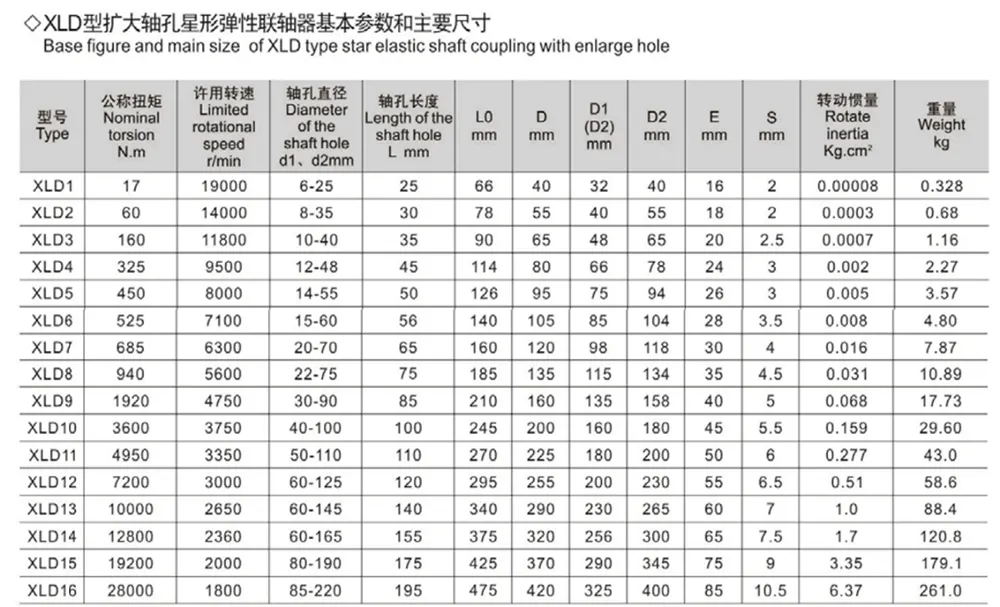

รวมถึงประเภทกลางแบบขยาย, ประเภทกลางแบบหดตัว, แบบหดตัวมาตรฐาน, แบบหน้าแปลน ฯลฯ สามารถปรับให้เข้ากับระยะห่างการติดตั้งและตำแหน่งการติดตั้งที่แตกต่างกันของสถานการณ์อุปกรณ์ได้

3. สามารถทดแทนรุ่นที่นำเข้าได้

พารามิเตอร์ ขนาด และประสิทธิภาพสามารถจับคู่กับข้อต่อ ROTEX ของเยอรมันได้อย่างสมบูรณ์แบบ สามารถทดแทนสินค้านำเข้าได้โดยตรง ซึ่งช่วยลดต้นทุนในการจัดหาส่วนประกอบอุปกรณ์ได้อย่างมาก

สถานการณ์อุตสาหกรรม

1. อุปกรณ์เครื่องกลทั่วไป

อุปกรณ์ส่งกำลังแบบธรรมดาและอุปกรณ์ส่งกำลังอเนกประสงค์สำหรับการเชื่อมต่อเพลาและการส่งบัฟเฟอร์

2. วิศวกรรมศาสตร์และเครื่องจักรไฮดรอลิก

ระบบส่งกำลังสำหรับอุปกรณ์วิศวกรรมอนุรักษ์น้ำและเครื่องจักรก่อสร้าง เหมาะสำหรับสภาพการทำงานกลางแจ้งและภาระหนักที่มีความผันผวน

3. เครื่องจักรโลหะ เหมืองแร่ และเคมี

ข้อต่อแบบยืดหยุ่นแบบดาวสามารถปรับให้เข้ากับอุปกรณ์โลหะวิทยา การทำเหมืองแร่ และเคมี ซึ่งสามารถทนต่อสภาพแวดล้อมการทำงานที่ซับซ้อน เช่น ฝุ่น การปนเปื้อนของน้ำมัน และการกัดกร่อนเล็กน้อย
