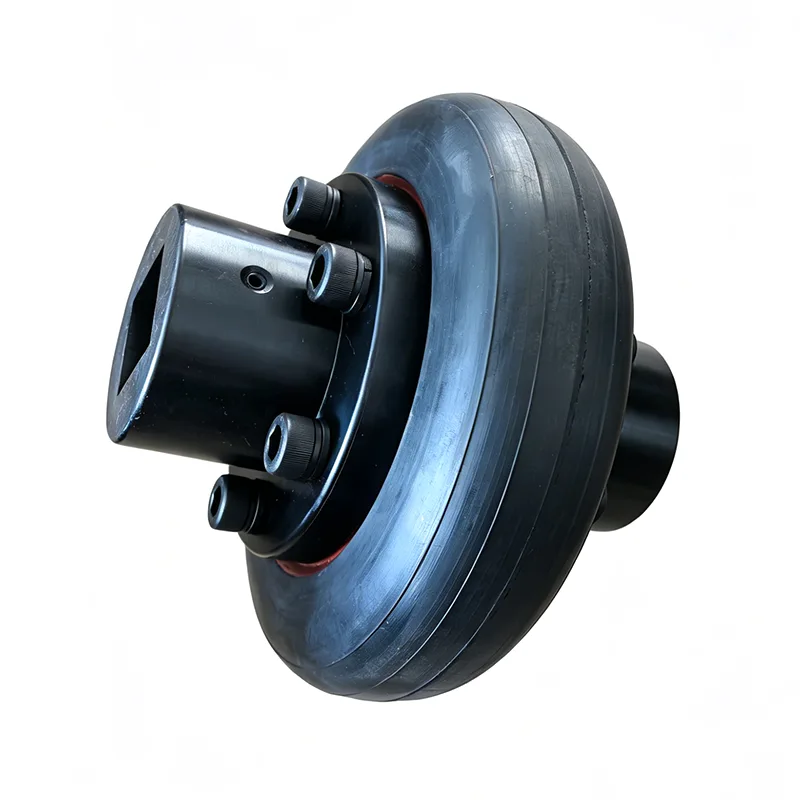

ข้อต่อยางชนิด UL

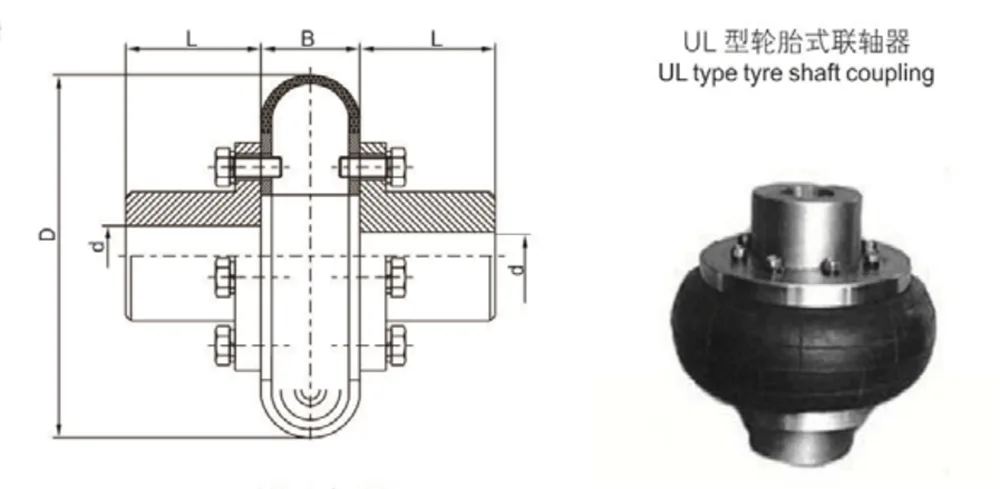

ข้อต่อยางประเภท UL เป็นส่วนประกอบระบบส่งกำลังที่ยืดหยุ่น โดยมีลักษณะการชดเชยสูงและความสามารถในการหน่วงสูง โดยใช้ตัวยางเป็นองค์ประกอบยืดหยุ่นหลัก นอกจากนี้ยังเป็นข้อต่อดูดซับแรงกระแทกอเนกประสงค์สูงที่ใช้กันอย่างแพร่หลายในระบบส่งกำลังทางอุตสาหกรรม ด้วยกระบวนการวัลคาไนเซชัน ยางอีลาสโตเมอร์และแผ่นแรงดันโลหะจะถูกเชื่อมติดกันอย่างถาวรเป็นหน่วยเดียว ชุดประกอบทั้งหมดได้รับการติดตั้งโดยตรงผ่านการเชื่อมต่อแบบสลักเกลียว โครงสร้างโดยรวมนั้นเรียบง่าย ทำให้การประกอบและถอดชิ้นส่วนรวดเร็วและสะดวก

คุณสมบัติการออกแบบ

1. ส่วนประกอบพลาสติก (ยาง) และแผ่นโลหะที่ประกอบขึ้นเป็นชิ้นเดียวโดยการเติมซัลเฟตและการฟอก เชื่อมต่อฮาล์ฟคัปปลิ้งทั้ง 2 ตัวโดยตรงด้วยโบลท์เมื่อทำการติดตั้ง

2. ความยืดหยุ่น การทำให้หมาด ๆ ขนาดใหญ่ ปริมาณการชดเชยขนาดใหญ่

3. การออกแบบที่เรียบง่ายง่ายต่อการประกอบและถอดชิ้นส่วน สามารถเปลี่ยนยางได้โดยไม่ต้องถอดข้อต่อครึ่งตัว 2 เส้น

4. ข้อเสีย กำลังตามแนวแกนขนาดใหญ่จะถูกนำมาที่ปลายขับเคลื่อนเมื่อมุมหมุนเพิ่มขึ้น

ข้อดีด้านประสิทธิภาพหลัก

ข้อต่อยางชนิด UL มีความยืดหยุ่นสูงเป็นพิเศษและประสิทธิภาพการบัฟเฟอร์และการสั่นสะเทือนที่ดีเยี่ยม ด้วยความแข็งบิดต่ำและความสามารถในการดูดซับแรงกระแทกที่โดดเด่น ทำให้สามารถแยกแรงกระแทกและการสั่นสะเทือนได้อย่างมีประสิทธิภาพ และปกป้องอุปกรณ์ที่มีความแม่นยำ เช่น มอเตอร์และตัวลดขนาด

ให้การชดเชยการวางแนวที่ไม่ตรงรอบด้าน โดยสามารถชดเชยการกระจัดในแนวแกน แนวรัศมี และเชิงมุมที่ปรับเปลี่ยนได้ในเวลาเดียวกัน มีข้อกำหนดต่ำสำหรับการจัดแนวเพลา และเหมาะสำหรับสภาพการทำงานที่มีความเบี่ยงเบนในการติดตั้งมาก

ใช้องค์ประกอบยางยืดของยาง ทำให้ไม่ต้องหล่อลื่นและไม่ต้องบำรุงรักษา ข้อต่อประกอบและถอดแยกชิ้นส่วนได้ง่าย และสามารถเปลี่ยนตัวยางได้โดยไม่ต้องเคลื่อนย้ายเครื่องหลัก

ด้วยโครงสร้างที่เรียบง่ายและมีส่วนประกอบน้อยลง ช่วยให้สามารถติดตั้งได้รวดเร็วและทำงานเงียบโดยไม่มีการชนกันของโลหะ ทำให้มีเสียงรบกวนในการทำงานต่ำมาก

ในขณะเดียวกันก็ปรับตัวได้ดีกับสภาพแวดล้อมที่รุนแรง ทนทานต่อความชื้น ฝุ่น และการปนเปื้อนของน้ำมัน อุณหภูมิในการทำงานที่ใช้บังคับอยู่ในช่วงตั้งแต่ -20°C ถึง 80°C เหมาะอย่างยิ่งสำหรับสถานการณ์การทำงานที่มีฝุ่น ชื้น และรุนแรงอื่นๆ

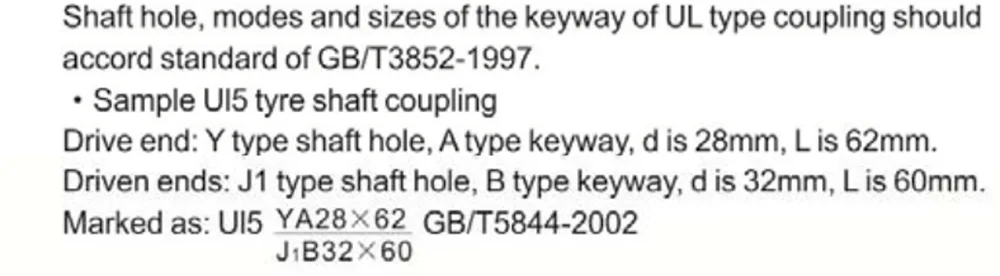

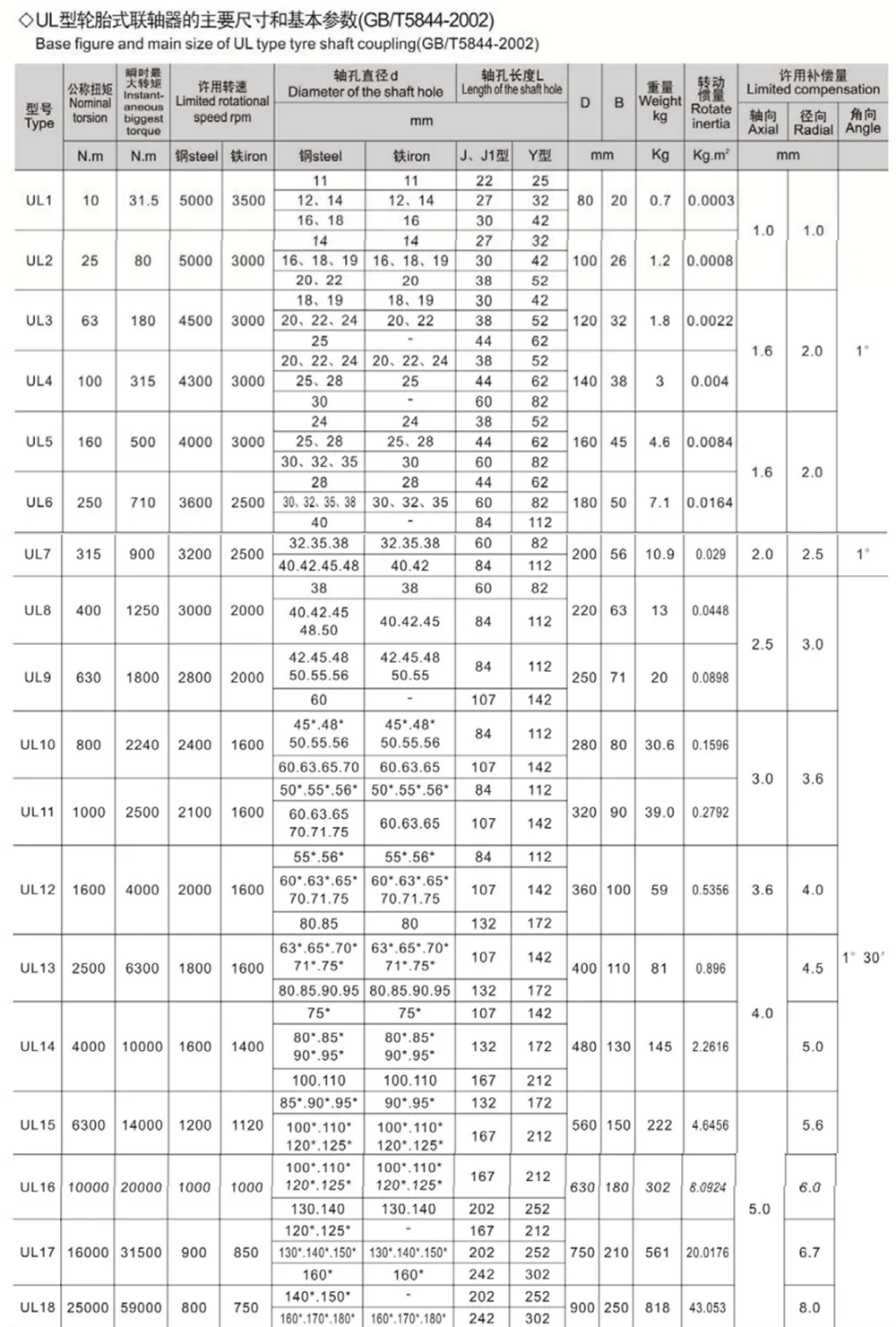

หมายเหตุ: 1. ตาม "โหมดและขนาดของรูเชื่อมต่อและรูสลัก" ของ GB/T3852-1997 เส้นผ่านศูนย์กลางรูด้วย  สามารถปรับเปลี่ยนเป็นประเภท J ได้

2. เป็นการคำนวณค่าน้ำหนักโดยประมาณสูงสุดและความเฉื่อยของการหมุนของข้อต่อทุกประเภท

สถานการณ์การใช้งานทั่วไปของข้อต่อยางประเภท UL

1. การเริ่มต้นใช้งานบ่อยครั้งและการหมุนไปข้างหน้าและย้อนกลับบ่อยครั้ง: เครื่องบด, โรงสีลูกกลม, สายพานลำเลียง

2.สภาวะการสั่นสะเทือนและการกระแทกที่รุนแรง: หน้าจอสั่น เครื่องผสม ปั๊ม และพัดลม

3.สภาพแวดล้อมการทำงานที่รุนแรง: การทำเหมืองแร่ โลหะ ซีเมนต์ อุตสาหกรรมเคมี และเครื่องจักรท่าเรือ

4. โอกาสที่ต้องการเสียงรบกวนต่ำ: อุปกรณ์ที่มีความแม่นยำ เครื่องจักรผลิตกระดาษ และเครื่องจักรการพิมพ์

รับประกันการผลิตจากโรงงาน

ในฐานะผู้ผลิตข้อต่อยางประเภท UL มืออาชีพ เราใช้การผลิตจากโรงงานที่ประณีตพร้อมการควบคุมคุณภาพกระบวนการเต็มรูปแบบครอบคลุมการเลือกวัตถุดิบ การตัดเฉือนที่มีความแม่นยำ และการตรวจสอบโรงงาน การปรับแต่งที่ไม่ได้มาตรฐานสามารถใช้ได้ ด้วยการจัดหาจากโรงงานโดยตรง เราจึงสามารถส่งมอบผลิตภัณฑ์ที่มีคุณภาพมีเสถียรภาพและรับประกันเวลาการส่งมอบ

คำถามที่พบบ่อย

คำถามที่ 1: หลักการโครงสร้างของข้อต่อยางประเภท UL แตกต่างจากข้อต่อแบบยืดหยุ่นมาตรฐานอย่างไร

ตอบ: ข้อต่อยางประเภท UL ใช้โครงสร้างวัลคาไนซ์ในตัว โดยที่ตัวยางยางและแผ่นแรงดันโลหะจะหลอมรวมกันเป็นชิ้นเดียวผ่านการวัลคาไนซ์ที่อุณหภูมิสูง การส่งกำลังทำได้โดยการเสียรูปอย่างยืดหยุ่นของตัวยางเอง เมื่อเปรียบเทียบกับคัปปลิ้งทั่วไป เช่น คัปปลิ้งหรือไดอะแฟรม คัปปลิ้งมีค่าสัมประสิทธิ์การหน่วงที่สูงกว่าและความสามารถในการชดเชยการเยื้องศูนย์ที่มากกว่า ซึ่งสามารถรองรับการเยื้องศูนย์ในแนวแกน แนวรัศมี และเชิงมุมได้พร้อมกัน ด้วยส่วนประกอบโครงสร้างโดยรวมที่น้อยลง จึงไม่จำเป็นต้องมีขั้นตอนการจัดตำแหน่งที่ซับซ้อนระหว่างการติดตั้ง ทำให้เป็นส่วนประกอบการเชื่อมต่อที่ยืดหยุ่นที่ต้องการสำหรับการใช้งานที่เกี่ยวข้องกับเงื่อนไขการวางแนวที่ไม่ตรงอย่างมีนัยสำคัญ

คำถามที่ 2: จำเป็นต้องรื้ออุปกรณ์ที่ปลายทั้งสองข้างเพื่อเปลี่ยนตัวยางที่เสื่อมสภาพหรือไม่?

ตอบ: ไม่มันไม่ใช่ จุดเด่นด้านการออกแบบที่สำคัญที่สุดของผลิตภัณฑ์นี้คือความสามารถในการเปลี่ยนชิ้นส่วนยืดหยุ่นโดยไม่ต้องรื้อเครื่องจักรที่เชื่อมต่ออยู่ เมื่อทำการบำรุงรักษาหรือเปลี่ยนตัวยาง ไม่จำเป็นต้องย้ายครึ่งคัปปลิ้งไปด้านใดด้านหนึ่ง และไม่จำเป็นต้องย้ายอุปกรณ์หลัก เช่น มอเตอร์หรือตัวลดเกียร์ การเปลี่ยนสามารถทำได้ง่ายๆ โดยการถอดโบลท์เชื่อมต่อ ซึ่งช่วยลดความซับซ้อนในการบำรุงรักษาอุปกรณ์และลดเวลาหยุดทำงานลงอย่างมาก

คำถามที่ 3: ต้องมีการบำรุงรักษาอะไรบ้างระหว่างการทำงานในแต่ละวัน และช่วงอุณหภูมิแวดล้อมที่เกี่ยวข้องคือเท่าใด

ตอบ: ข้อต่อยางชนิด UL เป็นผลิตภัณฑ์ที่ไม่ต้องบำรุงรักษา ไม่จำเป็นต้องหล่อลื่นหรือปรับเปลี่ยนเป็นระยะตลอดอายุการใช้งาน ผลิตภัณฑ์เหมาะสำหรับช่วงอุณหภูมิการทำงานตั้งแต่ -20°C ถึง 80°C วัสดุยางผ่านการดัดแปลงพิเศษเพื่อต้านทานฝุ่น ความชื้น และการกัดกร่อนจากน้ำมันและน้ำ ทำให้นำไปใช้โดยตรงในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง เช่น เหมือง โรงงานปูนซีเมนต์ และโรงงานเคมี ภายใต้สภาวะการทำงานปกติ จำเป็นต้องมีการตรวจสอบสถานะการเสื่อมสภาพของยางด้วยสายตาเป็นระยะๆ เท่านั้น

คำถามที่ 4: ขนาดรูเพลาสามารถสั่งซื้อแบบกำหนดเองได้ (ไม่ได้มาตรฐาน) และข้อกำหนดใดบ้างที่รองรับสำหรับเส้นผ่านศูนย์กลางรูและรูสลัก

ตอบ: เรารองรับข้อกำหนดเฉพาะที่ปรับแต่งได้อย่างเต็มที่สำหรับเส้นผ่านศูนย์กลางของรูและการกำหนดค่ารูกุญแจทั้งหมด ขนาดรูและเพลาของผลิตภัณฑ์ของเราผลิตขึ้นตามมาตรฐานแห่งชาติจีน GB/T3852-1997 (รูข้อต่อและรูกุญแจ) อย่างเคร่งครัด ขนาดรูมาตรฐานมีการกำหนดค่าเริ่มต้น ในขณะที่ขนาดที่มีเครื่องหมายดอกจัน () สามารถตัดเฉือนและแก้ไขได้โดยตรงเพื่อรองรับร่องสลักประเภท J นอกจากนี้ เรายังนำเสนอบริการการตัดเฉือนแบบกำหนดเองที่ปรับให้เหมาะกับความต้องการเฉพาะของลูกค้าเกี่ยวกับเส้นผ่านศูนย์กลางเพลา ความยาวในการติดตั้ง และข้อกำหนดเฉพาะของวัสดุ ในฐานะซัพพลายเออร์โดยตรงจากโรงงาน ทุกหน่วยจะต้องผ่านการตรวจสอบสมดุลแบบไดนามิกและคุณภาพภาพอย่างเข้มงวดก่อนจัดส่ง
