ประเภทข้อต่อแบบยืดหยุ่นแขนพิน

Jiteng เป็นผู้ผลิตและผู้จำหน่ายข้อต่อพินแบบยืดหยุ่นชนิด TL ในประเทศจีน ปัจจุบัน ส่วนประกอบข้อต่อแบบยืดหยุ่นนี้ได้รับความนิยมอย่างกว้างขวางในด้านการส่งกำลังขนาดเล็กถึงขนาดกลาง โดยอาศัยโครงสร้างที่รวมกันของหมุดและปลอกยางยืดหยุ่นเพื่ออำนวยความสะดวกในการส่งกำลัง ผลิตภัณฑ์นี้แตกต่างจากข้อต่อแบบแข็งซึ่งไม่มีความสามารถในการรองรับแรงกระแทกและเสี่ยงต่อการสร้างความเสียหายให้กับเพลาหลักหรือเกียร์ภายใต้สภาวะการใช้งานเกิน ผลิตภัณฑ์นี้ใช้ประโยชน์จากคุณสมบัติที่ยืดหยุ่นของปลอกยางยืดหยุ่นเพื่อดูดซับแรงกระแทกและการสั่นสะเทือนที่เกิดขึ้นระหว่างการสตาร์ทและปิดอุปกรณ์ ขณะเดียวกันก็ให้กลไกป้องกันการโอเวอร์โหลดโดยเฉพาะ

ความสามารถในการออกแบบ

1. เนื่องจากการบิดเบี้ยวของปลอกยางยืดและระยะห่างของฟันระหว่างรูวงแหวนของข้อต่อแบบครึ่งตัว ข้อต่อจึงมีการชดเชยการเปลี่ยนแปลงสัมพัทธภาพและคุณสมบัติการแยกตัวบางส่วน

2. อุณหภูมิในการทำงานอยู่ที่ -20 ℃ ถึง +70 ℃

3. รูปแบบรูกุญแจและรูเพลาขนาดและวิธีการทำเครื่องหมายจะต้องสอดคล้องกับข้อกำหนดของ GB/T3852-1977 และ "ขนาดแบบฟอร์มการเชื่อมต่อและรูเพลาของข้อต่อ"

ทำเครื่องหมายคำอธิบาย

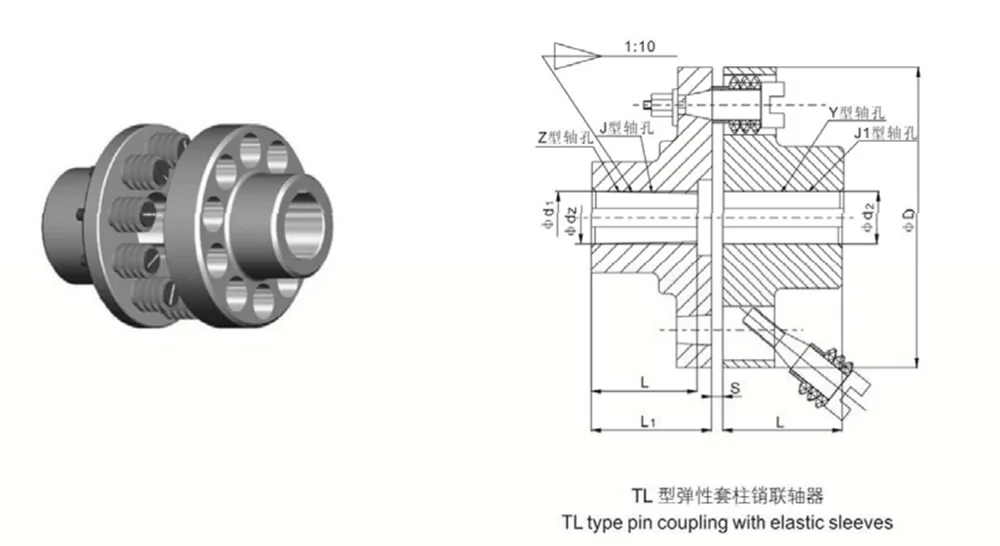

สำหรับประเภท Z และ J ที่มีเคาเตอร์บอร์ ความยาวพอดีไม่รวมเคาเตอร์บอร์ ค่า L ดังรูปด้านล่าง

รหัสมาตรฐานประเภทเก่าคือ GB4323-84

ตัวอย่างเครื่องหมาย

ความสามารถในการปรับตัวตามสภาพการทำงาน

ข้อต่อแบบ Elastic Sleeve Pin Coupling ชนิด TL เหมาะสำหรับสถานการณ์การทำงานทั่วไปที่ใช้กำลังปานกลางและเล็ก ความเร็วปานกลางและต่ำ การสตาร์ทบ่อยครั้ง และการหมุนไปข้างหน้า-ถอยหลังบ่อยครั้ง

มีความสามารถในการบัฟเฟอร์และการสั่นสะเทือนปานกลาง และสามารถดูดซับแรงกระแทกทั่วไปได้ แต่ไม่สามารถใช้ได้กับสภาพการทำงานที่มีการกระแทกรุนแรงและการสั่นสะเทือนที่รุนแรง

เหมาะที่สุดสำหรับอุปกรณ์ที่มีฐานยึดที่แข็งแรงและมีความแม่นยำในการจัดตำแหน่งสูง

การป้องกันความปลอดภัย

ข้อต่อแบบยืดหยุ่นแบบปลอกแขน TL มีกลไกป้องกันการโอเวอร์โหลดแบบพาสซีฟในตัวพร้อมตรรกะที่เรียบง่ายและใช้งานง่าย ได้รับการออกแบบมาเป็นพิเศษเพื่อจัดการกับปัญหาร้ายแรงในอุตสาหกรรม เช่น อุปกรณ์ติดขัด การหยุดทำงาน หรือความเสียหายของเครื่องโฮสต์ที่เกิดจากการกระแทกเกินพิกัดทันทีในเครื่องจักรขนาดเล็กถึงขนาดกลาง จึงช่วยให้กลยุทธ์การป้องกันแบบเป็นชั้นได้

- การออกแบบระบายแรงดันเกินโดยเฉพาะ: ภายในชุดเกียร์ทั้งหมด ปลอกยางยืดหยุ่นทำหน้าที่เป็นส่วนประกอบสิ้นเปลืองหลัก ภายใต้ภาระการทำงานปกติ ปลอกให้การรองรับแรงกระแทกและการส่งผ่านแรงบิดที่มั่นคง อย่างไรก็ตาม ในกรณีที่มีสภาวะผิดปกติ เช่น การติดขัดของวัสดุ มอเตอร์หยุดทำงาน หรือการโอเวอร์โหลดทันที ปลอกยางยืดได้รับการออกแบบให้เป็นส่วนประกอบแรกที่ได้รับการบีบอัด การสึกหรอ และความล้มเหลวที่ตามมา

- การแยกแรงสั่นสะเทือนที่เกินพิกัด: เมื่อปลอกยางยืดไม่ทำงาน เส้นทางการส่งแรงบิดจะถูกขัดจังหวะโดยอัตโนมัติ สิ่งนี้จะแยกแรงกระแทกที่โอเวอร์โหลดได้อย่างมีประสิทธิภาพ ป้องกันไม่ให้แพร่กระจายลงไปตามโซ่ส่งกำลัง และด้วยเหตุนี้จึงปกป้องส่วนประกอบที่สำคัญและมีมูลค่าสูงขั้นพื้นฐาน เช่น มอเตอร์ เพลาหลัก แบริ่ง และตัวลดเกียร์

- โซลูชันการป้องกันที่คุ้มต้นทุน: ตรงกันข้ามกับความเสียหายอันมีค่าใช้จ่ายสูงที่อาจเกิดขึ้นกับการประกอบเครื่องจักรทั้งหมด การกู้คืนข้อผิดพลาดนั้นต้องการเพียงการเปลี่ยนปลอกยางยืดราคาประหยัดเท่านั้น ช่วยให้สามารถแก้ไขความล้มเหลวที่เกี่ยวข้องกับการโอเวอร์โหลดได้โดยมีค่าใช้จ่ายน้อยที่สุด หลีกเลี่ยงทั้งค่าซ่อมที่สูงเกินไปและขั้นตอนการบำรุงรักษาที่ซับซ้อน

มูลค่าต้นทุน-ประสิทธิภาพ

เมื่อเปรียบเทียบประสิทธิภาพกับคัปปลิ้งแบบแข็งที่เทียบเคียงได้และคัปปลิ้งแบบยืดหยุ่นระดับไฮเอนด์ คัปปลิ้งแบบปลอกยืดหยุ่นชนิด TL แสดงให้เห็นถึงข้อได้เปรียบที่สำคัญในมิติหลักทั้งสาม: ต้นทุนการจัดซื้อเริ่มแรก อัตราความล้มเหลว และต้นทุนอะไหล่ ทำให้เป็นตัวเลือกที่เหมาะอย่างยิ่งสำหรับการบูรณาการและการจัดซื้ออุปกรณ์ขนาดใหญ่

- ต้นทุนที่ควบคุมได้ผ่านการผลิตจำนวนมาก: การใช้ประโยชน์จากกระบวนการผลิตที่ได้มาตรฐานและสมบูรณ์และส่วนประกอบที่ผลิตจำนวนมาก ทำให้ขั้นตอนการผลิตมีความคล่องตัวและมีประสิทธิภาพ ด้วยเหตุนี้ ราคาโรงงานเดิมจึงมีราคาไม่แพงมาก ทำให้เหมาะอย่างยิ่งสำหรับการบูรณาการจำนวนมากโดยผู้ผลิตอุปกรณ์ และสำหรับการรักษาสต็อกให้พร้อมโดยผู้จัดจำหน่าย

- โครงสร้างที่มั่นคงและอัตราความล้มเหลวต่ำ: เนื่องจากมีส่วนประกอบภายในจำนวนน้อยที่สุด และไม่มีโครงสร้างที่ซับซ้อนและขึ้นอยู่กับความแม่นยำ คัปปลิ้งไม่มีชิ้นส่วนความแม่นยำที่เปราะบางซึ่งมีแนวโน้มที่จะเกิดความเสียหาย สามารถทนต่อการทำงานต่อเนื่องเป็นเวลานานโดยมีการสตาร์ทและหยุดบ่อยครั้ง ส่งผลให้มีความเป็นไปได้ต่ำมากที่จะเกิดความล้มเหลวในการปฏิบัติงานในระหว่างการใช้งานในแต่ละวัน

- ชิ้นส่วนอะไหล่อเนกประสงค์และราคาไม่แพง: ส่วนประกอบที่เสี่ยงต่อการสึกหรอ เช่น ปลอกยางยืด เป็นชิ้นส่วนมาตรฐานของอุตสาหกรรม มีจำหน่ายอย่างแพร่หลายในตลาดผ่านช่องทางการจัดซื้อที่หลากหลาย ส่งผลให้มีต้นทุนที่ต่ำมากสำหรับการเปลี่ยนส่วนประกอบแต่ละชิ้น เมื่อเปรียบเทียบกับข้อต่อแบบแข็งแบบดั้งเดิม ความคุ้มทุนและคุณค่าที่นำเสนอโดยรวมนั้นเหนือกว่าอย่างเห็นได้ชัด

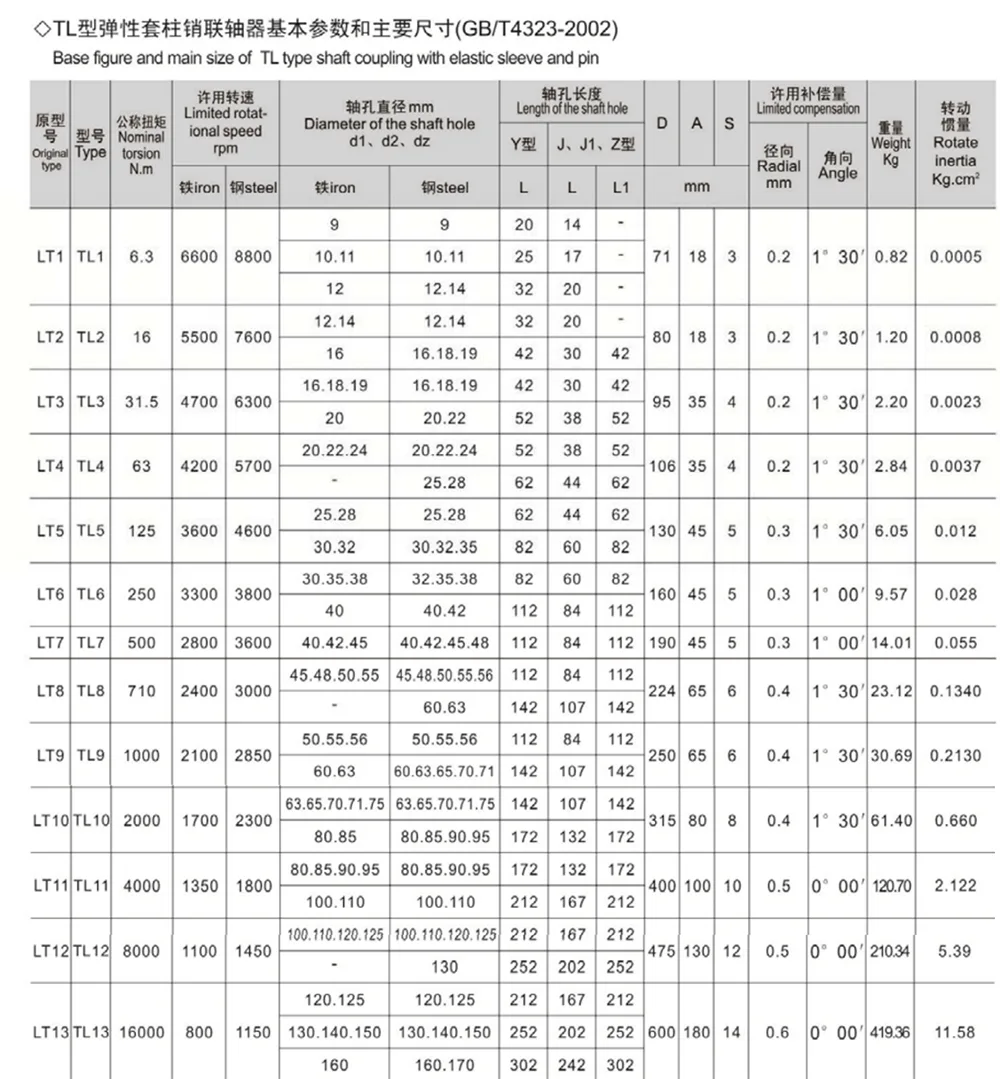

หมายเหตุ: 1 น้ำหนักข้อต่อในแผ่นคำนวณเป็นเส้นผ่านศูนย์กลางต่ำสุดและความยาวสูงสุด

2. การโอเวอร์โหลดแบบสั้นต้องไม่เกิน 2 เท่าของแรงบิดปกติ

3. สามารถเลือกรูปแบบของรูเพลาความยาว L และ L1 ได้ตามความต้องการของลูกค้า

④ ความเฉื่อยขณะวิ่งมีค่าใกล้เคียงกัน

ข้อดีของการบำรุงรักษาและต้นทุนการดำเนินงาน

จากมุมมองการปฏิบัติงานในระยะยาว ข้อต่อพินแบบยืดหยุ่นชนิด TL ช่วยเพิ่มความคล่องตัวในการบำรุงรักษาและกระบวนการปฏิบัติงานได้อย่างมาก ช่วยลดต้นทุนที่เกี่ยวข้องกับการซ่อมแซมด้วยตนเอง การเปลี่ยนชิ้นส่วนอะไหล่ และการหยุดทำงานของการผลิตได้อย่างมีประสิทธิภาพ ทำให้เหมาะอย่างยิ่งสำหรับเครื่องจักรทั่วไปที่ต้องการการทำงานต่อเนื่องตลอด 24 ชั่วโมง

- การทำงานที่ไม่ต้องหล่อลื่นตลอดอายุการใช้งาน: ผลิตภัณฑ์นี้ใช้ยางอีลาสโตเมอร์เพื่อรองรับการส่งกำลัง เนื่องจากไม่มีส่วนประกอบที่ทำให้เกิดแรงเสียดทานภายใน จึงไม่ต้องใช้น้ำมันหล่อลื่นหรือจาระบีหลังการติดตั้ง ซึ่งช่วยลดความจำเป็นในขั้นตอนการบำรุงรักษาตามระยะเวลาและลดต้นทุนค่าแรงที่เกี่ยวข้องกับการบำรุงรักษา

- การเปลี่ยนชิ้นส่วนที่สึกหรออย่างง่ายดาย: หากปลอกยางยืดมีอายุหรือชำรุดในที่สุด เจ้าหน้าที่บำรุงรักษาจำเป็นต้องถอดเพียงส่วนปลายออกเพื่อเปลี่ยนให้เสร็จสมบูรณ์ กระบวนการทั้งหมดสามารถทำได้โดยไม่ต้องย้ายเครื่องโฮสต์ที่เชื่อมต่ออยู่ด้านใดด้านหนึ่ง ทำให้มั่นใจได้ถึงขั้นตอนการแยกชิ้นส่วนและการประกอบกลับที่เรียบง่ายและมีประสิทธิภาพสูง

- ลดการสูญเสียเวลาหยุดทำงาน: งานซ่อมแซมและเปลี่ยนทดแทนทำได้รวดเร็ว ซึ่งบ่อยครั้งต้องใช้ช่างเทคนิคเพียงคนเดียว จึงช่วยลดเวลาหยุดทำงานของอุปกรณ์ให้เหลือน้อยที่สุด สิ่งนี้จะช่วยป้องกันการสูญเสียกำลังการผลิตที่มักเกิดจากการซ่อมแซมส่วนประกอบ ทำให้ข้อต่อเหมาะสมกับเครื่องจักรที่ผลิตต่อเนื่องประเภทต่างๆ

สถานการณ์การใช้งาน

- อุปกรณ์สูบน้ำ: เข้ากันได้อย่างกว้างขวางกับอุปกรณ์จัดการของเหลว เช่น ปั๊มหอยโข่ง ปั๊มสุญญากาศ และปั๊มถ่ายเทสารเคมี ช่วยลดการสั่นสะเทือนในการทำงานภายในตัวปั๊ม จึงเป็นการปกป้องทั้งเพลาปั๊มและมอเตอร์ที่เชื่อมต่ออยู่

- อุปกรณ์พัดลมและโบลเวอร์: เหมาะสำหรับระบบระบายอากาศต่างๆ รวมถึงพัดลมเอนกประสงค์ โบลเวอร์ HVAC และพัดลมดูดอากาศ ลดการสั่นสะเทือนที่เกิดขึ้นระหว่างการทำงานของพัดลมความเร็วสูง ทำให้เสถียรภาพในการทำงานโดยรวมของอุปกรณ์มีความเหมาะสมที่สุด

- เครื่องจักรอุตสาหกรรมทั่วไป: สามารถใช้งานร่วมกับอุปกรณ์ได้หลากหลาย รวมถึงระบบสายพานลำเลียง คอมเพรสเซอร์สำหรับงานเบา เครื่องมือกล เครื่องจักรกลการเกษตร และอุปกรณ์ลดเกียร์ขนาดเล็กถึงขนาดกลาง เพื่อตอบสนองความต้องการสองประการของการส่งกำลังขั้นพื้นฐานและการป้องกันโอเวอร์โหลด

คำถามที่พบบ่อย

- คำถามที่ 1: กลไกการป้องกันของข้อต่อแบบยืดหยุ่นชนิด TL คืออะไร แตกต่างจากทอร์กลิมิตเตอร์อย่างไร?

- A1: ข้อต่อพินแบบยืดหยุ่นชนิด TL ใช้กลไกป้องกันการโอเวอร์โหลดแบบพาสซีฟ ในกรณีที่มีการโอเวอร์โหลด ปลอกยางยืดหยุ่นได้รับการออกแบบให้บีบอัด สึกหรอ และเฉือนในที่สุด ซึ่งจะทำให้การส่งแรงบิดหลุดออกไป ในทางตรงกันข้าม ลิมิตเตอร์ทอร์กใช้กลไกการสะดุดที่ทำงานอยู่เพื่อปลดไดรฟ์ ผลิตภัณฑ์นี้เชี่ยวชาญในด้านความคุ้มค่า การป้องกันขั้นพื้นฐานและการดูดซับแรงกระแทก ทำให้เหมาะสำหรับอุปกรณ์มาตรฐานที่มีเอาต์พุตกำลังต่ำถึงปานกลาง ในทางกลับกัน ลิมิตเตอร์ทอร์กของเราได้รับการออกแบบสำหรับเครื่องจักรอุตสาหกรรมงานหนัก มีความเสี่ยงสูง และมีความแม่นยำสูง

- คำถามที่ 2: การเปลี่ยนปลอกยางยืดที่ชำรุดจำเป็นต้องแยกชิ้นส่วนชุดคัปปลิ้งทั้งหมดหรือไม่

A2: ไม่ ไม่จำเป็นต้องรื้อเครื่องจักรทั้งหมด และคุณไม่จำเป็นต้องเคลื่อนย้ายตัวเคลื่อนย้ายหลักที่เชื่อมต่ออยู่ เช่น มอเตอร์หรือปั๊ม ซึ่งอยู่ที่ปลายทั้งสองด้าน คุณเพียงแค่ต้องถอดฝาครอบปลายด้านนอกออกเพื่อเปลี่ยนปลอกยางยืดด้านในโดยตรง หากมีอายุหรือเสียหาย ขั้นตอนไม่ซับซ้อน ช่วยให้ช่างเทคนิคมือใหม่สามารถทำงานบำรุงรักษาได้อย่างรวดเร็ว

- คำถามที่ 3: ข้อต่อนี้จำเป็นต้องหล่อลื่นหรือบำรุงรักษาเป็นระยะระหว่างการทำงานตามปกติหรือไม่?

A3: ผลิตภัณฑ์ไม่ต้องบำรุงรักษาเลยและไม่จำเป็นต้องหล่อลื่น ไม่จำเป็นต้องทาจาระบีหรือสารหล่อลื่นใดๆ ระยะเวลาการเปลี่ยนปลอกยางยืดขึ้นอยู่กับสภาพการทำงานเฉพาะ ภายใต้สภาวะมาตรฐาน — ที่อุณหภูมิแวดล้อมและในสภาพแวดล้อมที่ปราศจากฝุ่น — ปลอกจะมีอายุการใช้งาน 1 ถึง 3 ปี สำหรับการใช้งานที่เกี่ยวข้องกับการสตาร์ท-ดับบ่อยครั้งหรือมีระดับการสั่นสะเทือนสูง เราแนะนำให้ตรวจสอบปลอกทุกๆ หกเดือน เพียงเปลี่ยนทันทีหากคุณสังเกตเห็นสัญญาณของการแตกร้าว การแข็งตัว หรืออายุที่มากขึ้น
