ข้อต่อเกียร์แบบยืดหยุ่นชนิด ZL

ข้อต่อเกียร์แบบยืดหยุ่นประเภท ZL จัดเป็นส่วนประกอบการเชื่อมต่อที่ใช้งานหนักโดยใช้องค์ประกอบยืดหยุ่นที่ไม่ใช่โลหะ เป็นคัปปลิ้งไฮบริดที่หาได้ยากในท้องตลาดที่ผสมผสานคุณลักษณะการส่งผ่านของคัปปลิ้งเกียร์เข้ากับคุณสมบัติดูดซับแรงกระแทกของหมุดยืดหยุ่นได้อย่างมีเอกลักษณ์ แตกต่างจากข้อต่อแบบยืดหยุ่นแบบทั่วไป ซึ่งมักประสบกับข้อจำกัดของเพดานรับน้ำหนักต่ำ ผลิตภัณฑ์นี้ดึงเอาลักษณะทางโครงสร้างของข้อต่อเกียร์รับน้ำหนักสูง ด้วยการใช้หมุดยืดหยุ่นไนลอน MC เป็นสื่อกลางในการส่งผ่านหลัก จะช่วยเพิ่มความสามารถในการรับแรงบิดได้อย่างมาก ขณะเดียวกันก็ลดพื้นที่การติดตั้งโดยรวมไปพร้อมๆ กัน

คุณสมบัติการออกแบบ

โครงสร้างโดยรวมของข้อต่อเฟืองแบบยืดหยุ่นประเภท ZL ได้รับการปรับให้เหมาะสมตามเป้าหมาย ผสมผสานข้อดีการออกแบบของทั้งโครงสร้างเฟืองและโครงสร้างพินแบบยืดหยุ่น ขนาดการตัดเฉือนและมาตรฐานการประกอบทั้งหมดเป็นไปตามมาตรฐานระดับชาติอย่างเคร่งครัด ทำให้ข้อต่อเข้ากันได้กับอุปกรณ์ส่งกำลังงานหนักส่วนใหญ่

- การออกแบบการต่อร่องครึ่งวงกลมที่เป็นเอกลักษณ์: ขอบด้านนอกของหน้าแปลนข้อต่อทั้งสองและขอบด้านในของปลอกด้านนอกได้รับการกลึงด้วยร่องครึ่งวงกลมที่เข้ากันซึ่งออกแบบมาเพื่อยึดและยึดหมุดส่งกำลังไนลอนอย่างแน่นหนา กำลังจะถูกส่งจากหน้าแปลนปลายขับไปยังปลอกด้านนอก และต่อมาผ่านหมุดไปยังหน้าแปลนปลายขับเคลื่อน ตรรกะการส่งผ่านนี้ทำให้มั่นใจได้ถึงเสถียรภาพและการกระจายแรงที่สม่ำเสมอ

- ช่วงการทำงานอุณหภูมิที่กำหนด: เหมาะสำหรับสภาพแวดล้อมการประชุมเชิงปฏิบัติการทางอุตสาหกรรมมาตรฐาน คัปปลิ้งทำงานภายในช่วงอุณหภูมิที่อนุญาตที่ -20°C ถึง +70°C ดังนั้นจึงตรงตามข้อกำหนดการปฏิบัติงานของอุปกรณ์งานหนักทั่วไปส่วนใหญ่ที่ใช้ในการตั้งค่าในร่มและกึ่งกลางแจ้ง

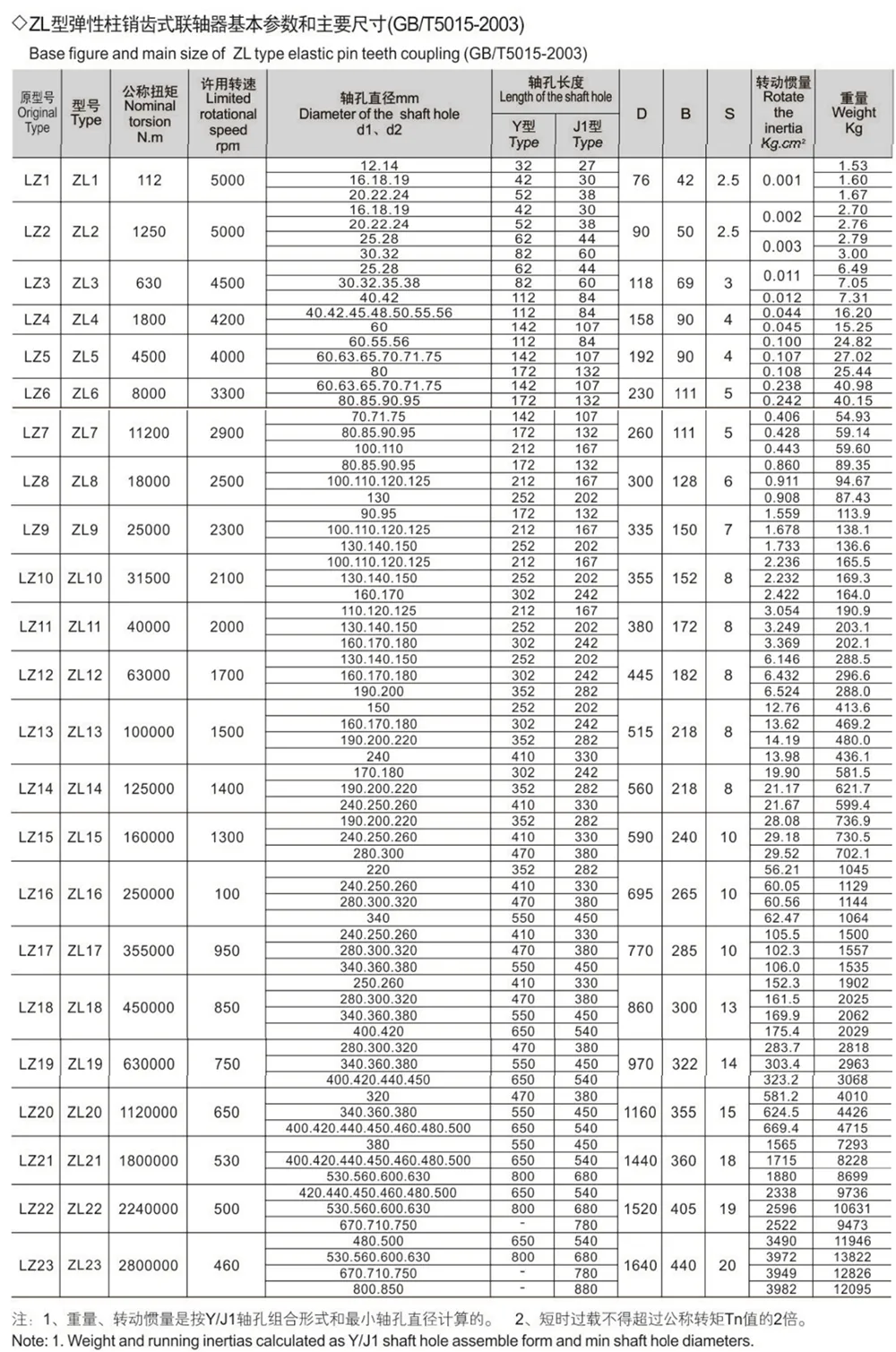

- ข้อมูลจำเพาะมาตรฐานแห่งชาติแบบรวม: การกำหนดค่ารูเพลาของผลิตภัณฑ์ ขนาดรูกุญแจ และรูปแบบสัญลักษณ์เป็นไปตามมาตรฐานแห่งชาติ GB/T 3852-1997 อย่างเคร่งครัด: ข้อต่อ—ขนาดรู แบบฟอร์มการเชื่อมต่อ และขนาด ช่วยให้มั่นใจถึงความสามารถในการสับเปลี่ยนกันได้สูง ทำให้สามารถทดแทนส่วนประกอบมาตรฐานรุ่นเก่าได้โดยตรง โดยไม่จำเป็นต้องแก้ไขรูรอง

- ข้อจำกัดการใช้งานและการประกอบ: เนื่องจากลักษณะโครงสร้างของวัสดุไนลอน ผลิตภัณฑ์นี้จึงสร้างเสียงรบกวนจากการทำงานเล็กน้อยระหว่างการใช้งาน จึงไม่เหมาะสำหรับอุปกรณ์ที่มีความแม่นยำซึ่งมีข้อกำหนดที่เข้มงวดเกี่ยวกับระดับเสียง มีชุดล็อคเสริมให้เลือกใช้เพื่อความสะดวกในการติดตั้งแบบเสริมแรง ทำให้คัปปลิ้งเหมาะสำหรับการใช้งานหนักที่เกี่ยวข้องกับการสั่นสะเทือนสูง

โครงสร้างและหลักการดำเนินงาน

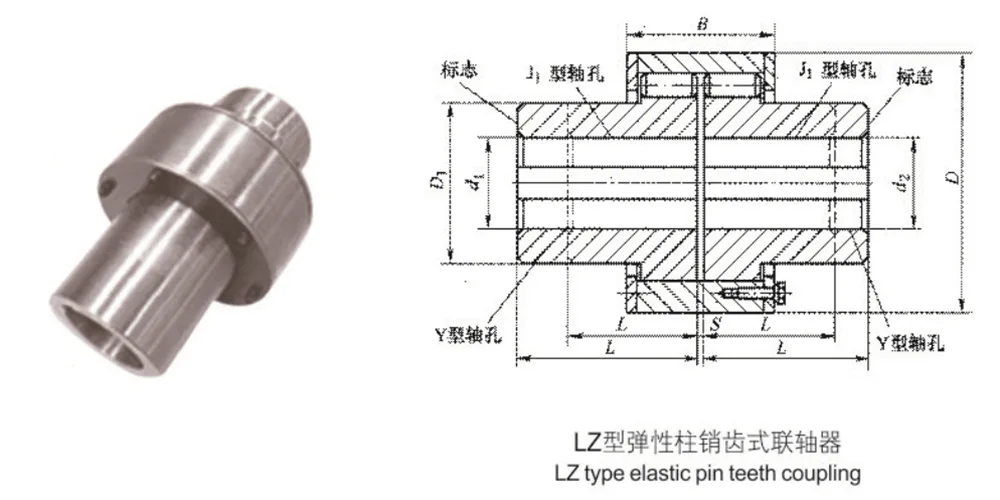

- ส่วนประกอบหลัก: ชุดคัปปลิ้งที่สมบูรณ์ประกอบด้วยสามส่วนหลัก: ครึ่งคัปปลิ้งสองซีก ปลอกด้านนอก และพินตัวขับไนลอน MC หลายตัว ไม่มีส่วนประกอบที่แม่นยำหรือเปราะบางมากเกินไป ส่งผลให้มีโครงสร้างที่แข็งแกร่งและทนทาน

- วิธีการประกอบแบบประสาน: ขอบด้านนอกของครึ่งข้อต่อทั้งสองมีร่องที่ตัดอย่างแม่นยำซึ่งจับคู่กับพื้นผิวด้านในของปลอกด้านนอกเพื่อสร้างรูปิดตำแหน่ง หมุดไนลอนถูกสอดเข้าไปในรูเหล่านี้เพื่อเชื่อมโยงและยึดกลไกขับเคลื่อนและเพลาขับเคลื่อนให้แน่น

- กลไกการส่งกำลัง: ในระหว่างการทำงาน แรงบิดจะถูกส่งผ่านหมุดไนลอน ซึ่งรับแรงเฉือนและแรงอัดที่เกิดขึ้น ขณะเดียวกัน การใช้ประโยชน์จากความยืดหยุ่นโดยธรรมชาติของวัสดุไนลอน ข้อต่อจะชดเชยข้อผิดพลาดของการเยื้องแนวตามแนวแกน แนวรัศมี และเชิงมุมโดยอัตโนมัติ กระบวนการนี้ยังช่วยดูดซับแรงกระแทกและซับแรงกระแทกไปพร้อมๆ กัน ซึ่งช่วยลดผลกระทบของโหลดสลับได้อย่างมีประสิทธิภาพ

ข้อได้เปรียบที่สำคัญ

ข้อต่อเฟืองแบบยืดหยุ่นประเภท ZL ทำให้เกิดความสมดุลที่เหมาะสมระหว่างปัจจัยหลัก 3 ประการ ได้แก่ ความสามารถในการรับน้ำหนัก พื้นที่ในการติดตั้ง และค่าบำรุงรักษา เมื่อเปรียบเทียบกับคัปปลิ้งเกียร์แบบเดิมและคัปปลิ้งแบบยืดหยุ่นพินมาตรฐาน ข้อต่อนี้ให้ความสามารถในการปรับตัวโดยรวมที่เหนือกว่า และเหมาะอย่างยิ่งสำหรับเครื่องจักรความเร็วต่ำและงานหนัก

- ประโยชน์ด้านโครงสร้างแบบคู่: ผสานรวมข้อดีสองประการของข้อต่อเกียร์—การส่งแรงบิดสูง—เข้ากับข้อต่อแบบยืดหยุ่นของพิน—การดูดซับแรงกระแทกและการหน่วง โครงสร้างที่กะทัดรัดที่ได้นั้นใช้พื้นที่น้อยที่สุด ในขณะที่ความสามารถในการรับน้ำหนักต่อหน่วยปริมาตรนั้นเกินกว่าข้อต่อยืดหยุ่นมาตรฐานที่มีขนาดเท่ากันอย่างมาก

- การชดเชยและการหน่วงหลายมิติ: ด้วยการใช้หมุดไนลอน MC คุณภาพสูงเป็นสื่อกลางในการส่งกำลัง ข้อต่อจะได้รับประโยชน์จากคุณสมบัติการหน่วงตัวเองโดยธรรมชาติของวัสดุ โดยจะชดเชยข้อผิดพลาดในการจัดตำแหน่งต่างๆ โดยอัตโนมัติ เพื่อให้มั่นใจว่าการทำงานราบรื่น และลดผลกระทบจากภาวะชั่วคราวในการสตาร์ท/ปิดเครื่องและการสั่นสะเทือนความถี่สูงได้อย่างมีประสิทธิภาพ

- ค่าบำรุงรักษาต่ำและไม่ยุ่งยาก: โครงสร้างน้ำหนักเบาและเรียบง่ายช่วยลดความซับซ้อนในการติดตั้งและทดสอบการใช้งาน นอกจากนี้ หมุดไนลอนยังมีคุณสมบัติในการหล่อลื่นในตัวเอง ทำให้ไม่จำเป็นต้องหล่อลื่นเป็นประจำ เมื่อเปลี่ยนพินที่มีอายุมาก ไม่จำเป็นต้องเคลื่อนย้ายเครื่องจักรหลัก สามารถถอดและเปลี่ยนหมุดได้โดยตรง ซึ่งช่วยลดค่าใช้จ่ายในการบำรุงรักษาได้อย่างมาก

- การปรับตัวที่หลากหลายสำหรับการใช้งานในอุตสาหกรรมหนัก: สายผลิตภัณฑ์ทั้งหมดของเราได้รับการผลิตจำนวนมากโดยปฏิบัติตามมาตรฐานแห่งชาติอย่างเข้มงวด โดยมีข้อกำหนดเฉพาะที่หลากหลายและความสามารถในการสับเปลี่ยนกันได้สูง ข้อต่อเหล่านี้สร้างจากวัสดุไนลอนที่ทนทานต่อการสึกหรอและทนต่อความล้า ช่วยให้มีอายุการใช้งานยาวนาน ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อให้เหมาะกับระบบส่งกำลังความเร็วต่ำและงานหนักในอุตสาหกรรมต่างๆ เช่น การทำเหมือง โลหะวิทยา เคมีภัณฑ์ ปั๊มน้ำ พัดลม และเครื่องจักรลำเลียง

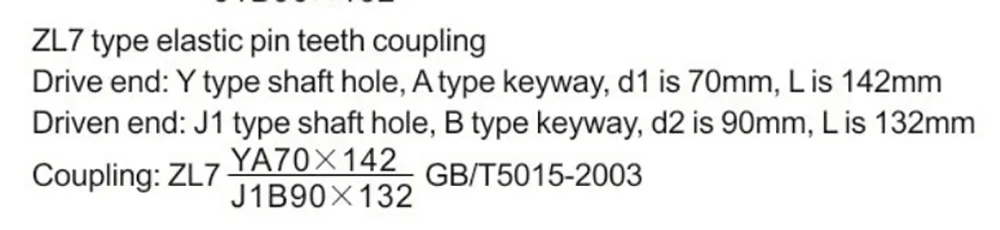

มาร์คตัวอย่าง

ข้อดีของการผลิต

ในฐานะผู้ผลิตหลักของข้อต่อเฟืองแบบยืดหยุ่นประเภท ZL เรารักษาการควบคุมคุณภาพอย่างเข้มงวดตลอดกระบวนการผลิตทั้งหมด ตั้งแต่การจัดหาวัตถุดิบไปจนถึงการปล่อยโรงงานขั้นสุดท้าย เราให้บริการทั้งหน่วยที่ได้มาตรฐานและบริการปรับแต่งที่ไม่ได้มาตรฐานแก่ผู้ซื้อในประเทศและต่างประเทศ

นอกเหนือจากข้อกำหนดมาตรฐานแล้ว เรายังเสนอบริการที่ปรับแต่งได้ รวมถึงการตัดเจาะที่ไม่ได้มาตรฐาน การปรับเปลี่ยนความยาว และการรักษาพื้นผิวแบบพิเศษ ขึ้นอยู่กับพารามิเตอร์การทำงานและสภาพการทำงานเฉพาะของลูกค้า เราสามารถปรับโครงสร้างผลิตภัณฑ์ให้เหมาะสมเพื่อให้เหมาะกับอุปกรณ์งานหนักที่ไม่ได้มาตรฐานประเภทต่างๆ อย่างแม่นยำ

การดำเนินงานภายใต้รูปแบบการขายตรงจากโรงงาน เรากำจัดส่วนเพิ่มของตัวกลาง ดังนั้นจึงเสนอราคาที่แข่งขันได้มากขึ้นสำหรับผลิตภัณฑ์ที่มีคุณภาพเทียบเท่ากัน นอกจากนี้เรายังจัดเตรียมเอกสารทางเทคนิคที่ครอบคลุม รวมถึงแบบร่างโดยละเอียดและคู่มือการติดตั้ง พร้อมด้วยการสนับสนุนทางเทคนิคระยะไกลแบบตัวต่อตัวโดยเฉพาะ
