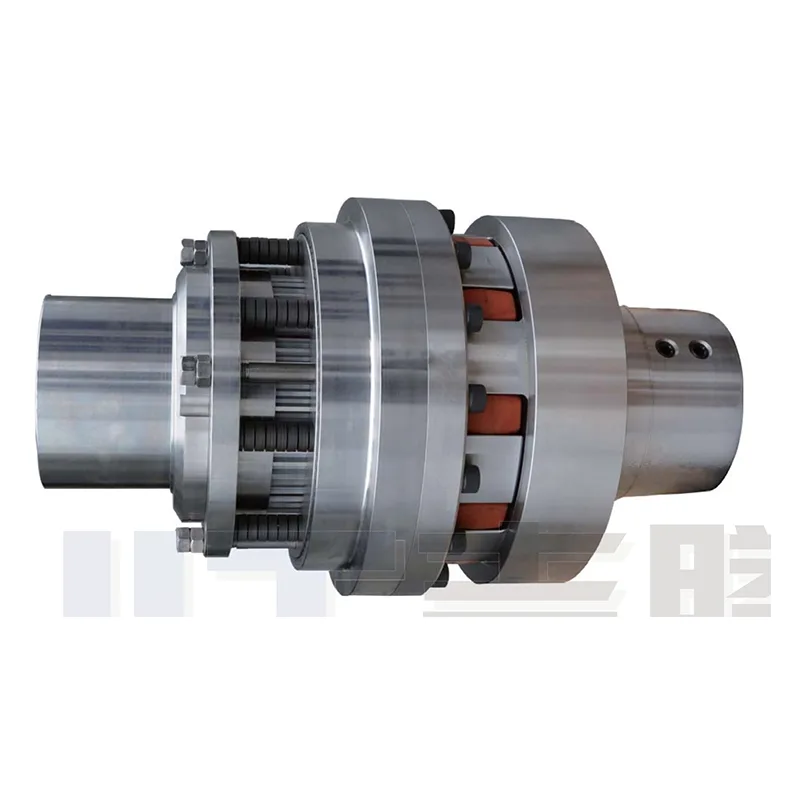

ตัวจำกัดแรงบิดแรงเสียดทานแบบหลายแผ่น

ตัวจำกัดแรงบิดแรงเสียดทานแบบหลายแผ่นเป็นส่วนประกอบป้องกันการโอเวอร์โหลดแบบสลิปที่พัฒนาขึ้นโดยเฉพาะสำหรับแรงบิดปานกลางถึงสูงในสภาวะการทำงานหนัก แตกต่างจากตัวจำกัดแรงเสียดทานแบบแผ่นเดียวหรือหลายแผ่นแบบมาตรฐาน การออกแบบของเราใช้โครงสร้างแผ่นแรงเสียดทานแบบซ้อนกันหลายชั้น การกำหนดค่านี้ช่วยเพิ่มพื้นที่ผิวเสียดทานที่มีประสิทธิภาพให้สูงสุดภายในพื้นที่การติดตั้งที่กะทัดรัดมาก ทำให้สามารถรองรับแรงบิดจำนวนมากที่สูงถึงหลายพันนิวตันเมตร

นอกเหนือจากการนำเสนอการตั้งค่าแรงบิดที่ปรับได้อย่างละเอียดที่หลากหลายและความเหมาะสมสำหรับการทำงานที่ความเร็วปานกลางถึงสูงอย่างต่อเนื่อง หน่วยนี้ยังมีแผ่นแรงเสียดทานแห้งที่ปราศจากแร่ใยหิน เพลตเหล่านี้มีคุณสมบัติป้องกันสนิม ทนต่อการสึกหรอ และป้องกันการระเบิด ทำให้สามารถนำอุปกรณ์ไปใช้งานในสภาพแวดล้อมการทำงานที่เป็นอันตรายและซับซ้อนได้โดยตรง โดยไม่ต้องดัดแปลงเพิ่มเติมใดๆ

นอกจากนี้ หน่วยยังสามารถจับคู่กับข้อต่อแบบยืดหยุ่นเพื่อชดเชยความเบี่ยงเบนในการจัดตำแหน่งต่างๆ ที่เกิดขึ้นระหว่างการติดตั้งอุปกรณ์ ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานทางอุตสาหกรรมที่รับน้ำหนักสูง เช่น การทำเหมืองและระบบสายพานลำเลียงขนาดใหญ่ โดยทำหน้าที่เป็นส่วนประกอบการป้องกันความปลอดภัยที่ยืดหยุ่นและขาดไม่ได้ภายในระบบส่งกำลังสำหรับงานหนัก

แผ่นเสียดสีเป็นองค์ประกอบเสียดทานชนิดแห้งที่ปราศจากแร่ใยหิน ไม่เป็นสนิม เหมาะสำหรับการใช้งานที่ป้องกันการระเบิด โดยมีความทนทานต่อการสึกหรอดีเยี่ยมและอายุการใช้งานยาวนาน

ตัวอย่างการใช้งานระหว่างประเทศ:

ตัวจำกัดแรงบิดแบบหลายแผ่น

ใช้ในการใช้งานใดๆ ที่ต้องการการป้องกันการลื่นจากการโอเวอร์โหลด (แรงบิดที่มากเกินไป) การป้องกันความเสียหายของอุปกรณ์ และหลีกเลี่ยงการสูญเสียเวลาหยุดทำงาน

- โรงงานอุตสาหกรรม / การควบคุมไอเสียของโรงไฟฟ้า (Siemens, GE)

- สายการประกอบ (ไนล์-ซิมมอนส์)

- อุตสาหกรรมเครื่องจักรทำเหมืองถ่านหิน (ThyssenKrupp, Grabe)

- การผลิตพลังงานลม (Samsung, Siemens, Bard, GE)

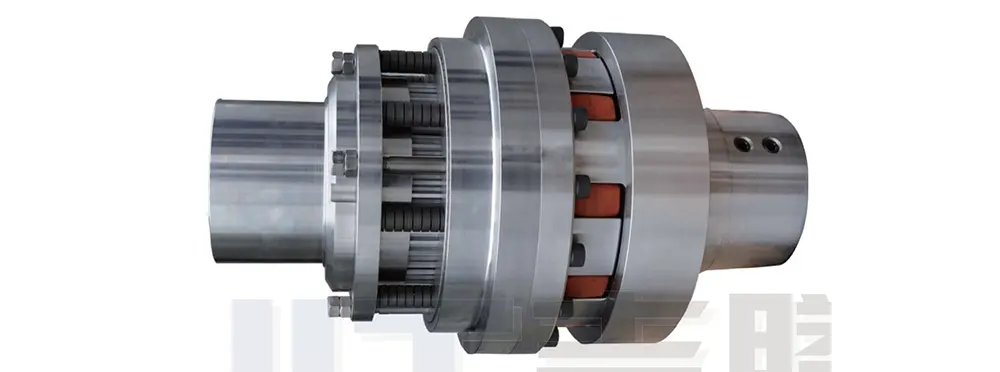

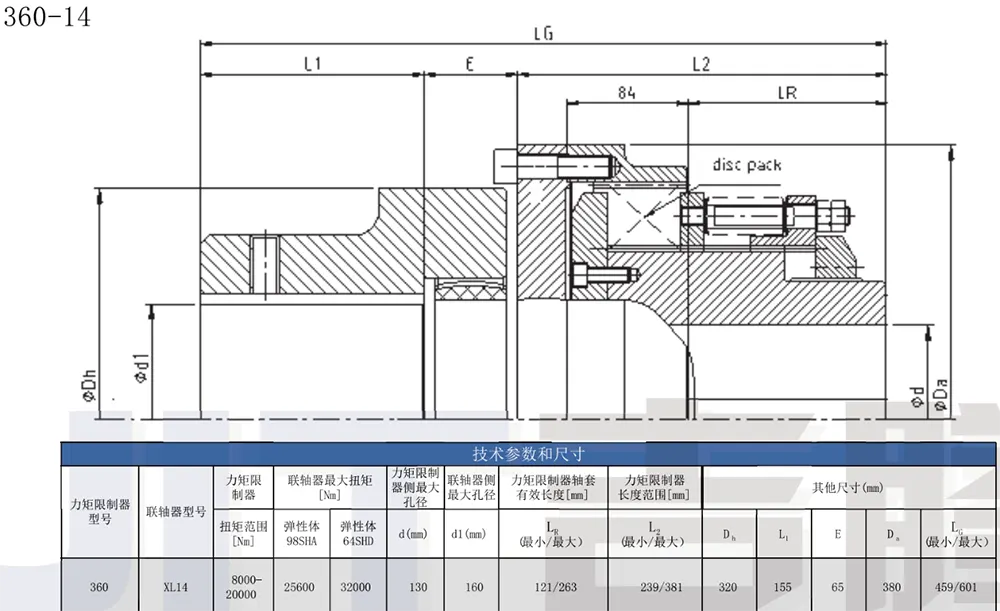

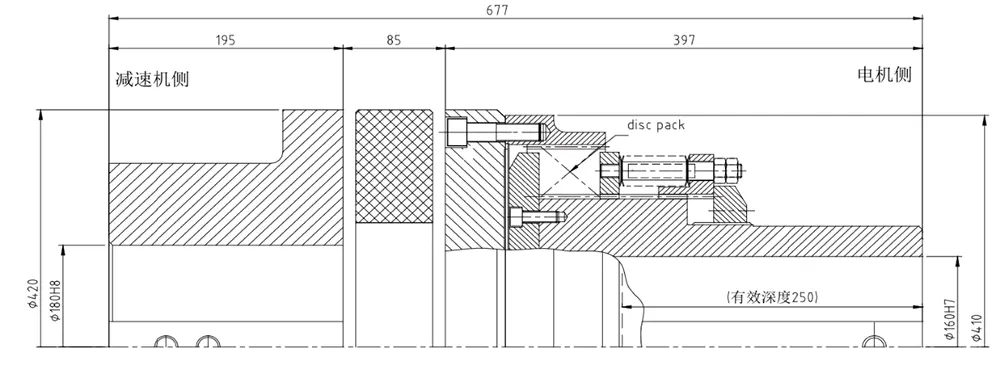

การผสมผสานระหว่างตัวจำกัดแรงบิดแบบหลายแผ่นและข้อต่อแบบยืดหยุ่นของขากรรไกร (แมงมุม) (1)

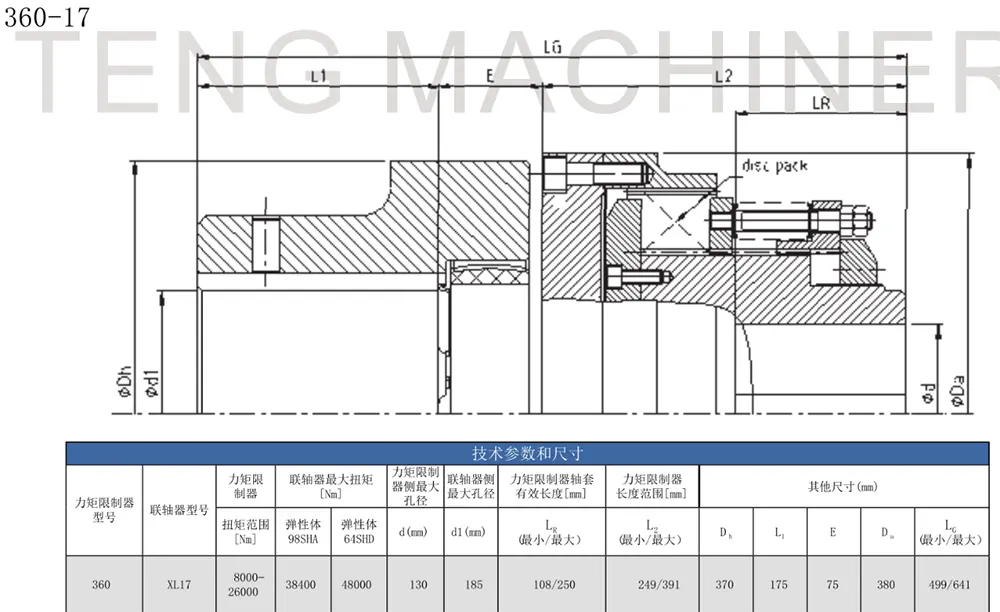

การผสมผสานระหว่างตัวจำกัดแรงบิดแบบหลายแผ่นและข้อต่อแบบยืดหยุ่นของขากรรไกร (แมงมุม) (2)

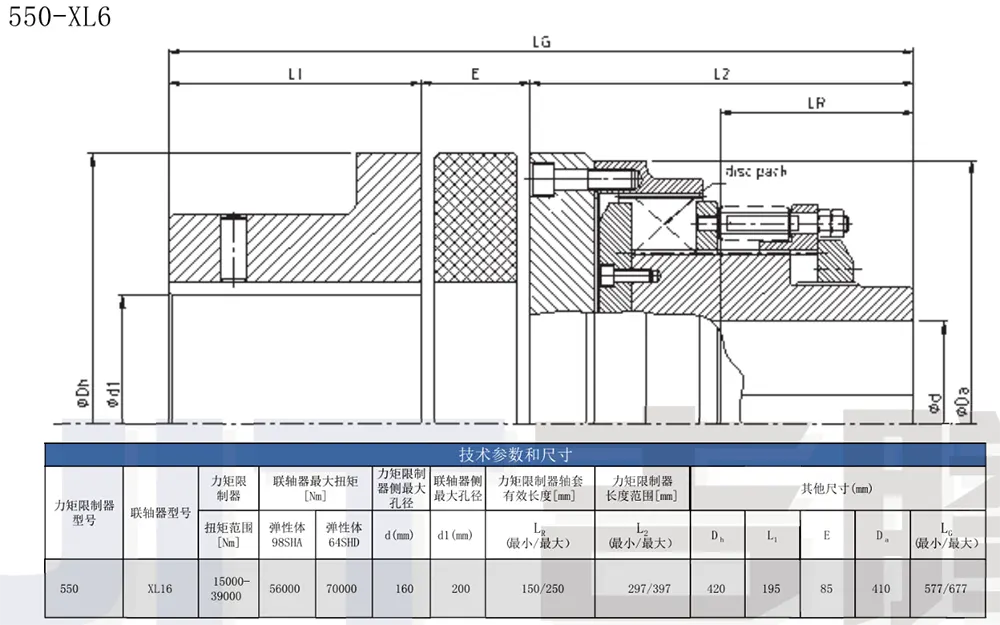

การผสมผสานระหว่างตัวจำกัดแรงบิดแบบหลายแผ่นและข้อต่อแบบยืดหยุ่นของขากรรไกร (แมงมุม) (3)

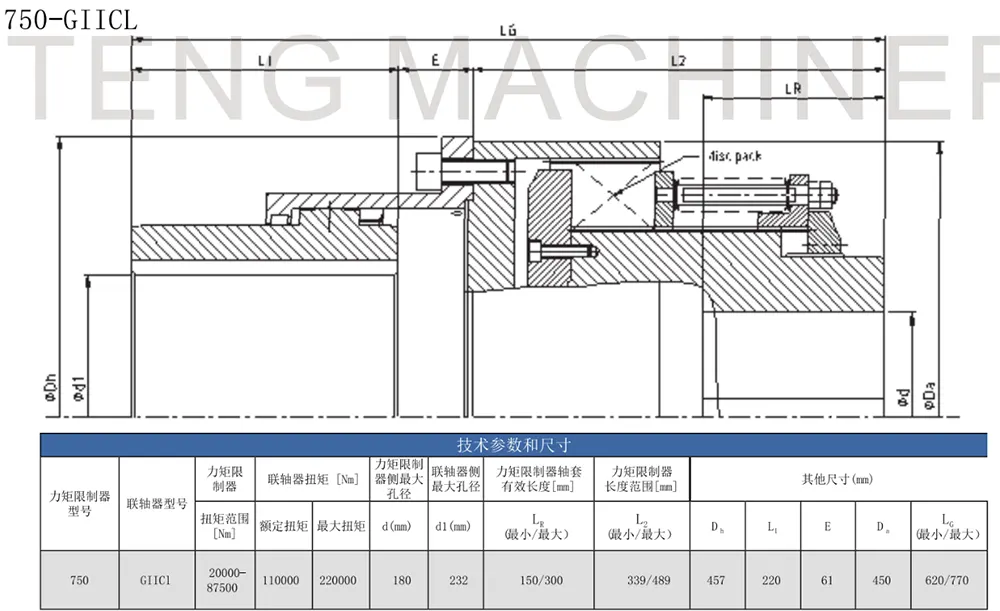

การผสมผสานระหว่างตัวจำกัดแรงบิดแบบหลายแผ่นและข้อต่อเกียร์เหล็กทั้งหมด (4)

ตัวอย่างการใช้งานทั่วไปของตัวจำกัดแรงบิดแรงเสียดทานแบบหลายแผ่น

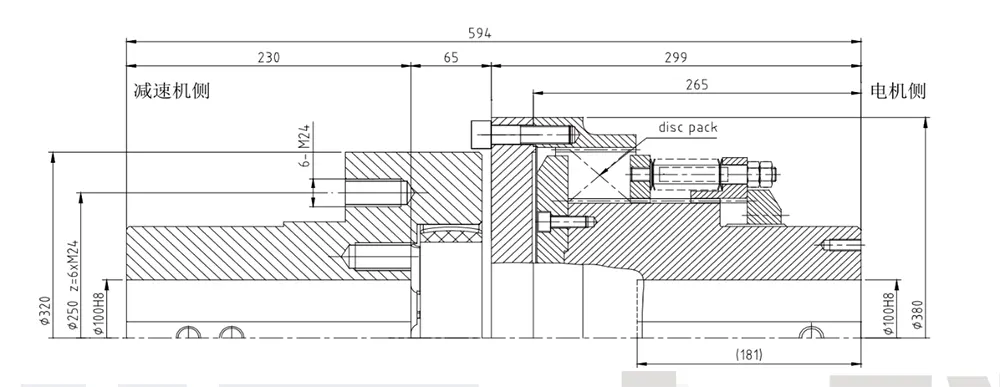

ใช้สำหรับขับเคลื่อนสายพานลำเลียงขนาด 525 kW ติดตั้งระหว่างมอเตอร์และกระปุกเกียร์

ใช้สำหรับขับเคลื่อนสายพานลำเลียงขนาด 800 kW ติดตั้งระหว่างมอเตอร์และกระปุกเกียร์

ใช้สำหรับการขับสายพานลำเลียง 1000 kW–1200 kW ติดตั้งระหว่างมอเตอร์และกระปุกเกียร์

ข้อมูลจำเพาะทางเทคนิคและความสามารถในการปรับตัว

ตัวจำกัดแรงบิดแรงเสียดทานแบบหลายแผ่นแสดงให้เห็นถึงความสามารถในการปรับตัวที่ยอดเยี่ยมกับพารามิเตอร์ วิธีการเชื่อมต่อ ความเร็วในการหมุน และความเข้ากันได้ทั่วไป สามารถตอบสนองความต้องการในการติดตั้งและการปฏิบัติงานของอุปกรณ์งานหนักส่วนใหญ่ โดยรองรับทั้งตัวเลือกการเลือกที่เป็นมาตรฐานและการปรับแต่งส่วนบุคคลที่ไม่ได้มาตรฐาน

- ช่วงโหลดแรงบิด: รุ่นมาตรฐานครอบคลุมสเปกตรัมแรงบิดปานกลางถึงสูง โดยเน้นไปที่การใช้งานอุปกรณ์งานหนักเป็นหลัก สำหรับสถานการณ์โหลดสูงพิเศษโดยเฉพาะ เรานำเสนอบริการปรับแต่งตามความต้องการของลูกค้าโดยพิจารณาจากพารามิเตอร์แรงบิดจริงและกราฟโหลดอุปกรณ์ของลูกค้า เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกันได้อย่างครอบคลุมกับสภาพแวดล้อมการปฏิบัติงานหนักทุกประเภท

- วิธีการเชื่อมต่อที่ปลายเพลา: เข้ากันได้กับรูปแบบการประกอบสองรูปแบบที่แพร่หลายที่สุดในตลาด: สามารถใช้การเชื่อมต่อแบบเจาะด้วยกุญแจมาตรฐาน—เหมาะสำหรับเพลาส่งกำลังทั่วไป—หรือจับคู่กับชุดล็อคแบบไม่ใช้กุญแจ (บุชชิ่งขยาย) เพื่อให้ได้การเชื่อมต่อแบบไร้กุญแจ ซึ่งเหมาะอย่างยิ่งสำหรับอุปกรณ์ส่งกำลังที่มีความแม่นยำสูงและไม่มีฟันเฟืองและรองรับเส้นผ่านศูนย์กลางเพลาที่หลากหลาย

- ความสามารถในการปรับความเร็วในการหมุน: รุ่นมาตรฐานสามารถตอบสนองความต้องการในการปฏิบัติงานของอุปกรณ์ความเร็วปานกลางถึงสูงได้อย่างต่อเนื่องและต่อเนื่อง หากความเร็วที่กำหนดของอุปกรณ์เกินขีดจำกัดด้านบนของรุ่นมาตรฐาน เราสามารถปรับวัสดุเสียดสีและโครงสร้างสปริงภายในให้เหมาะสมโดยเฉพาะเพื่อสร้างโซลูชันความเร็วสูงที่ปรับแต่งได้ ซึ่งช่วยแก้ปัญหาความท้าทายที่เกี่ยวข้องกับการป้องกันโอเวอร์โหลดในการใช้งานความเร็วสูงได้อย่างมีประสิทธิภาพ

- การชดเชยการเยื้องศูนย์ในการติดตั้ง: ผลิตภัณฑ์สามารถรวมเข้ากับข้อต่อแบบยืดหยุ่นประเภทต่างๆ เพื่อดูดซับและชดเชยออฟเซ็ตตามแนวแกน การเบี่ยงเบนในแนวรัศมี และการวางแนวเชิงมุมที่ไม่ตรงที่เกิดขึ้นระหว่างกระบวนการประกอบได้อย่างมีประสิทธิภาพ ซึ่งช่วยลดข้อกำหนดที่เข้มงวดสำหรับโคแอกเชียลระหว่างการประกอบอุปกรณ์ และช่วยลดค่าใช้จ่ายในการติดตั้งและทดสอบการใช้งาน

ข้อดีหลัก

เมื่อเปรียบเทียบกับเครื่องจำกัดแรงบิดแรงเสียดทานแบบแผ่นเดียวแบบเดิมและแบบมาตรฐาน เครื่องจำกัดแรงบิดแรงเสียดทานแบบหลายแผ่นแสดงให้เห็นข้อได้เปรียบที่โดดเด่นในมิติหลักทั้งสาม ได้แก่ ความสามารถในการรับน้ำหนัก ความแม่นยำในการปรับ และความยืดหยุ่นต่อสิ่งแวดล้อม ได้รับการออกแบบมาโดยเฉพาะเพื่อจัดการกับปัญหาสำคัญในอุตสาหกรรมที่เกี่ยวข้องกับอุปกรณ์ที่ใช้งานหนัก เช่น ความยากในการป้องกันการโอเวอร์โหลด ความไวต่อการสึกหรอ และข้อจำกัดในการปฏิบัติงานที่กำหนดโดยสภาพการทำงานที่รุนแรง

1. ความหนาแน่นของแรงบิดสูง: รองรับน้ำหนักมากในพื้นที่อับอากาศ

ด้วยการใช้โครงสร้างแผ่นแรงเสียดทานแบบซ้อนกันหลายชั้น อุปกรณ์นี้จึงเพิ่มพื้นที่สัมผัสแรงเสียดทานโดยรวมอย่างมีนัยสำคัญ โดยไม่ต้องเพิ่มขนาดภายนอกของผลิตภัณฑ์หรือต้องการพื้นที่ในการติดตั้งเพิ่มเติม สามารถส่งแรงบิดมหาศาลได้อย่างน่าเชื่อถือ ถึงระดับหลายพันนิวตัน-เมตร (N·m) ทำให้เหมาะอย่างยิ่งสำหรับเครื่องจักรอุตสาหกรรมหนัก เช่น ระบบสายพานลำเลียงขนาดใหญ่และอุปกรณ์การทำเหมือง ซึ่งช่วยแก้ปัญหาความท้าทายของพื้นที่การติดตั้งที่จำกัดซึ่งมักพบกับเครื่องจักรงานหนักได้อย่างมีประสิทธิภาพ

2. การปรับแรงบิดที่แม่นยำและความสามารถในการทำซ้ำสูงของเกณฑ์การป้องกัน

ผู้ปฏิบัติงานสามารถปรับแรงบิดของสลิปได้อย่างละเอียดในช่วงกว้าง เพียงแค่ปรับแรงดันพรีโหลดของสปริงภายใน พารามิเตอร์ที่ตั้งไว้มีความสามารถในการทำซ้ำสูงและค่าความผิดพลาดต่ำมาก ทำให้มั่นใจได้ถึงการส่งกำลังที่มีประสิทธิภาพและเสถียรภายใต้โหลดการทำงานปกติ ในกรณีที่เกิดการโอเวอร์โหลดอย่างกะทันหัน พื้นผิวที่เสียดสีจะลื่นไถลเพื่อกระจายแรงทันที ให้การป้องกันทันทีที่เกณฑ์โอเวอร์โหลดวิกฤต ในขณะเดียวกันก็รักษาสมดุลประสิทธิภาพการส่งผ่านกับความปลอดภัยของอุปกรณ์ไปพร้อมๆ กัน

3. ประสิทธิภาพของวัสดุที่เหนือกว่า: ปรับให้เหมาะกับสภาพแวดล้อมที่รุนแรงและอันตรายจากการระเบิด

อุปกรณ์นี้มาพร้อมกับแผ่นเสียดสีแห้งเกรดอุตสาหกรรมที่ปราศจากแร่ใยหิน ด้วยการละทิ้งวัสดุเสียดสีแบบดั้งเดิมที่ด้อยกว่า พื้นผิวจานจึงมีคุณสมบัติป้องกันสนิมและทนต่อการสึกหรอ ส่งผลให้อายุการใช้งานยาวนานกว่าส่วนประกอบเสียดสีมาตรฐานมาก โครงสร้างโดยรวมของผลิตภัณฑ์ได้รับการปรับให้เหมาะสมสำหรับสภาพแวดล้อมการทำงานที่มีความต้องการสูง ไม่ต้องใช้อุปกรณ์เสริมการซีลเพิ่มเติมหรือการปรับเปลี่ยนโครงสร้าง สามารถติดตั้งได้โดยตรงในพื้นที่ทำงานพิเศษซึ่งมีฝุ่นสะสมมาก การปนเปื้อนของน้ำมัน หรือข้อกำหนดการป้องกันการระเบิดที่เข้มงวด

คำถามที่พบบ่อย

- คำถามที่ 1: อะไรคือความแตกต่างพื้นฐานระหว่างตัวจำกัดแรงบิดแรงเสียดทานแบบหลายแผ่นและตัวจำกัดแรงบิดแบบแรงเสียดทานมาตรฐาน?

A1: ตัวจำกัดประเภทแรงเสียดทานมาตรฐานโดยทั่วไปจะใช้โครงสร้างแผ่นเดียว ทำให้เหมาะสำหรับโหลดที่เบาถึงปานกลางและอุปกรณ์ขนาดเล็กถึงขนาดกลางเท่านั้น ในทางตรงกันข้าม รุ่นงานหนักแบบหลายแผ่นใช้โครงสร้างแรงเสียดทานหลายชั้นแบบเรียงซ้อน ส่งผลให้มีความหนาแน่นของแรงบิดสูงขึ้นอย่างมาก ที่ปริมาตรทางกายภาพที่เท่ากัน ความสามารถในการรับน้ำหนักจะเพิ่มขึ้นหลายเท่า—สามารถทนต่อแรงบิดมหาศาลถึงหลายพัน N·m—และได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการใช้งานหนัก เช่น เครื่องจักรในเหมืองและระบบสายพานลำเลียงขนาดใหญ่

- Q2: อุปกรณ์นี้สามารถชดเชยความผิดพลาดในการติดตั้งได้หรือไม่? จำเป็นต้องซื้อข้อต่อแยกด้วยหรือไม่?

คำตอบ 2: ตัวผลิตภัณฑ์เองไม่มีฟังก์ชันการชดเชยการตั้งศูนย์กลางในตัวมันเอง จึงต้องจับคู่กับข้อต่อแบบยืดหยุ่นเพื่อการทำงานร่วมกัน เมื่อติดตั้งร่วมกัน การตั้งค่านี้จะชดเชยข้อผิดพลาดในการติดตั้งสามประเภทได้อย่างมีประสิทธิภาพ ได้แก่ แนวแกน แนวรัศมี และเชิงมุม ซึ่งช่วยให้กระบวนการประกอบง่ายขึ้น เหมาะอย่างยิ่งสำหรับเครื่องจักรขนาดใหญ่และงานหนักซึ่งการควบคุมโคแอกเซียลของเพลาอย่างแม่นยำทำได้ยาก

- คำถามที่ 3: จำเป็นต้องปรับเปลี่ยนโครงสร้างการซีลเพื่อใช้ในสภาพแวดล้อมที่เป็นอันตราย (ป้องกันการระเบิด) หรือไม่?

A3: ไม่จำเป็นต้องแก้ไขเพิ่มเติม อุปกรณ์นี้มาพร้อมกับวัสดุบุรองเสียดสีแบบแห้งที่ปราศจากแร่ใยหินซึ่งติดตั้งมาจากโรงงาน คุณสมบัติของวัสดุที่สอดคล้องกับข้อกำหนดที่เข้มงวดของสภาวะการทำงานที่ป้องกันการระเบิด ด้วยเหตุนี้ การกำหนดค่ามาตรฐานจากโรงงานของยูนิตจึงสามารถใช้งานได้โดยตรงในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง รวมถึงสภาพแวดล้อมที่มีฝุ่น อันตรายจากการระเบิด/ไวไฟ การปนเปื้อนของน้ำมัน หรือมีความชื้นสูง ซึ่งช่วยประหยัดทั้งต้นทุนและเวลาที่โดยทั่วไปเกี่ยวข้องกับการดัดแปลงโครงสร้าง

- Q4: คุณมีการปรับแต่งข้อกำหนดแรงบิดหรือไม่? สามารถผลิตยูนิตตามแบบอุปกรณ์เฉพาะได้หรือไม่?

A4: ใช่ การปรับแต่งได้รับการสนับสนุนอย่างเต็มที่ นอกเหนือจากข้อกำหนดแรงบิดมาตรฐานของเราแล้ว ทีมเทคนิคของเรายังสามารถออกแบบและสร้างโมเดลแรงบิดสูงเฉพาะทางที่ได้รับการปรับแต่งให้ตรงกับความต้องการอุปกรณ์เฉพาะของลูกค้าอย่างแม่นยำ โดยคำนึงถึงปัจจัยต่างๆ เช่น แรงบิดที่กำหนด ความสามารถในการรับน้ำหนักสูงสุด และความเร็วในการหมุนสูงสุด นอกจากนี้เรายังนำเสนอบริการตัดเฉือนเฉพาะบุคคลเพื่อรองรับเส้นผ่านศูนย์กลางเพลาที่ไม่ได้มาตรฐานและโครงสร้างการเชื่อมต่อที่เป็นเอกลักษณ์
