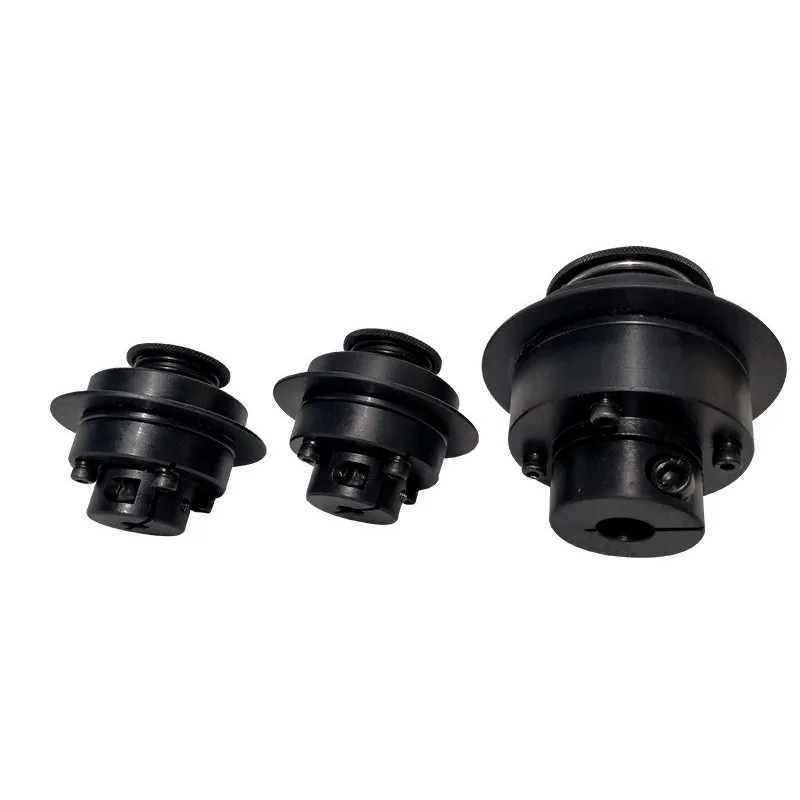

ตัวจำกัดแรงบิดชนิดลูกกลิ้ง

ตัวจำกัดแรงบิดแบบลูกกลิ้งเป็นส่วนประกอบด้านความปลอดภัยทางกลที่ใช้กันอย่างแพร่หลายภายในระบบส่งกำลังทางอุตสาหกรรม ด้วยการใช้โครงสร้างการยึดลูกกลิ้งที่สมบูรณ์ ทำให้สามารถควบคุมแรงบิดได้อย่างแม่นยำ ต่างจากอุปกรณ์ความปลอดภัยที่ควบคุมด้วยระบบอิเล็กทรอนิกส์ เนื่องจากต้องใช้กลไกทางกลทั้งหมดเพื่อดำเนินการป้องกันการโอเวอร์โหลด

เมื่ออุปกรณ์พบกับสภาวะการทำงานที่ผิดปกติ เช่น การติดขัด การหยุดทำงาน หรือโหลดมากเกินไป อุปกรณ์จะเลื่อนและหลุดออกโดยอัตโนมัติ ส่งผลให้การส่งกำลังขาด วิธีนี้จะช่วยป้องกันความล้มเหลวที่แหล่งกำเนิด โดยปกป้องส่วนประกอบที่สำคัญ เช่น มอเตอร์ ตัวลด และสปินเดิล จากปัญหาต่างๆ เช่น การแตกหักของเพลาหรือการแตกหักของส่วนประกอบ

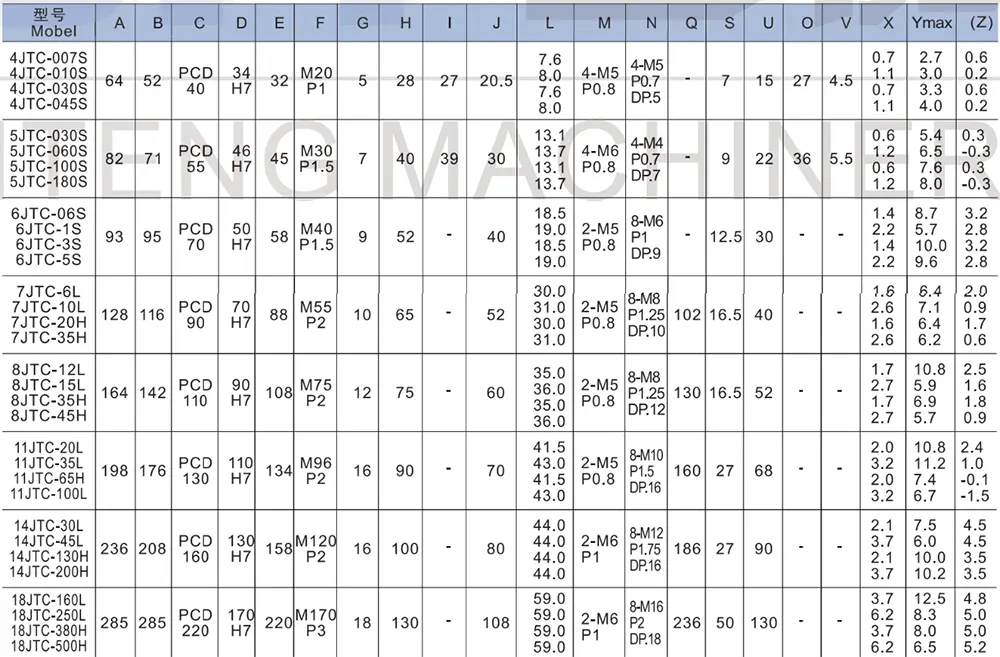

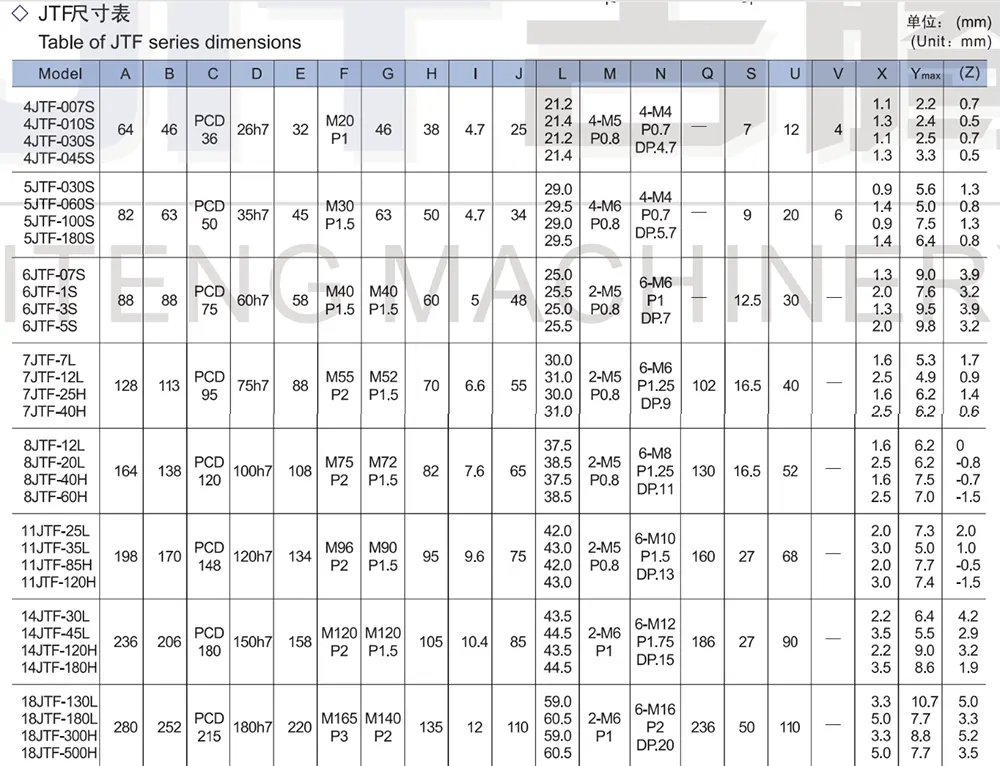

ข้อมูลจำเพาะ

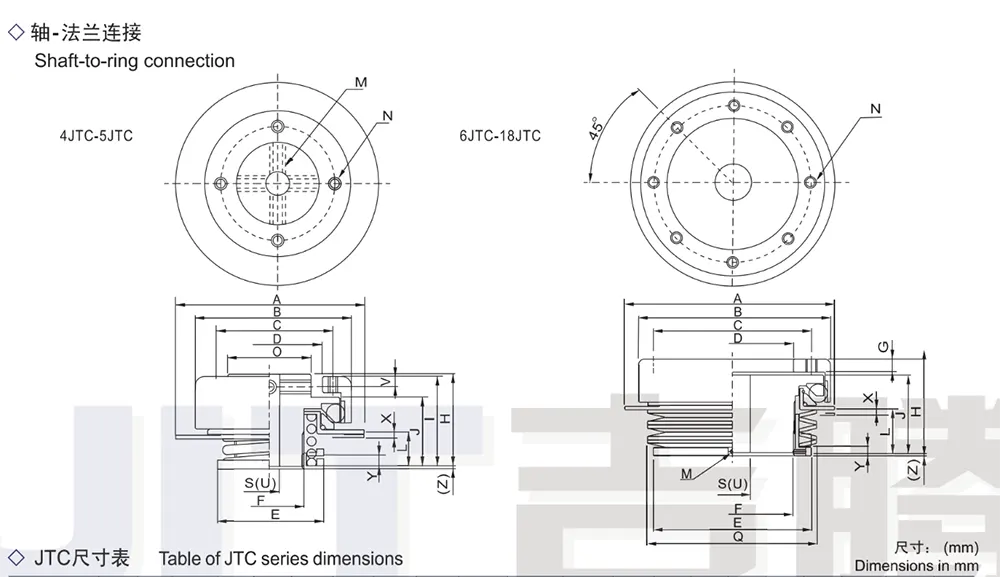

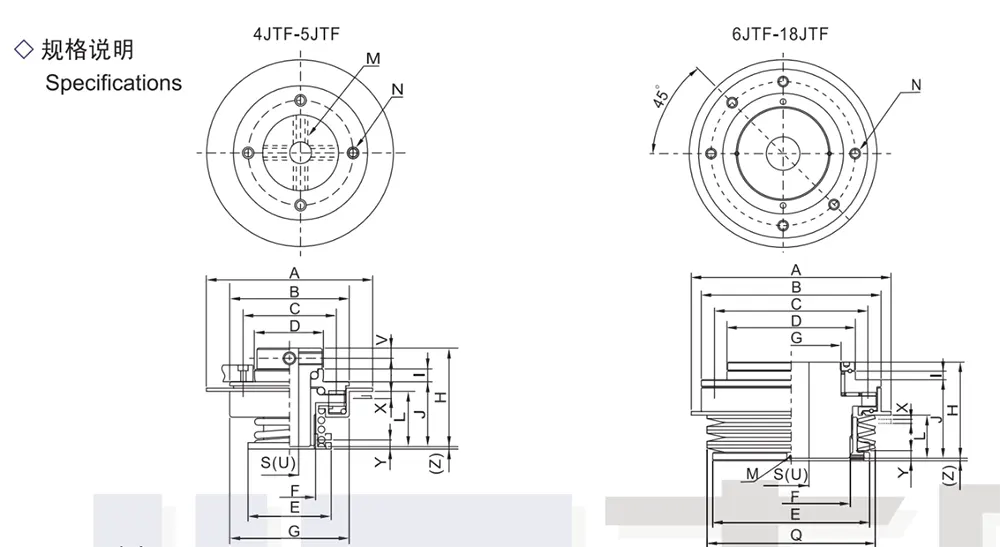

(M): เส้นผ่านศูนย์กลางรูและระยะพิทช์ของสกรูตัวหนอนภายในน็อตปรับแรงบิด

(N): ความลึกของรูสลักเกลียวยึด

(S): ขนาดรูที่เจาะไว้ล่วงหน้า

(U): เส้นผ่านศูนย์กลางรูที่กลึงได้สูงสุด

(X): ระยะการกระดอนของแผ่นความดันการตรวจจับเมื่อเกิดการโอเวอร์โหลด

(Ymax): ความยาวล็อคสูงสุดของน็อตปรับแรงบิด

(Z): ความสูงของน็อตปรับแรงบิดเมื่อสปริงไม่ได้โหลด

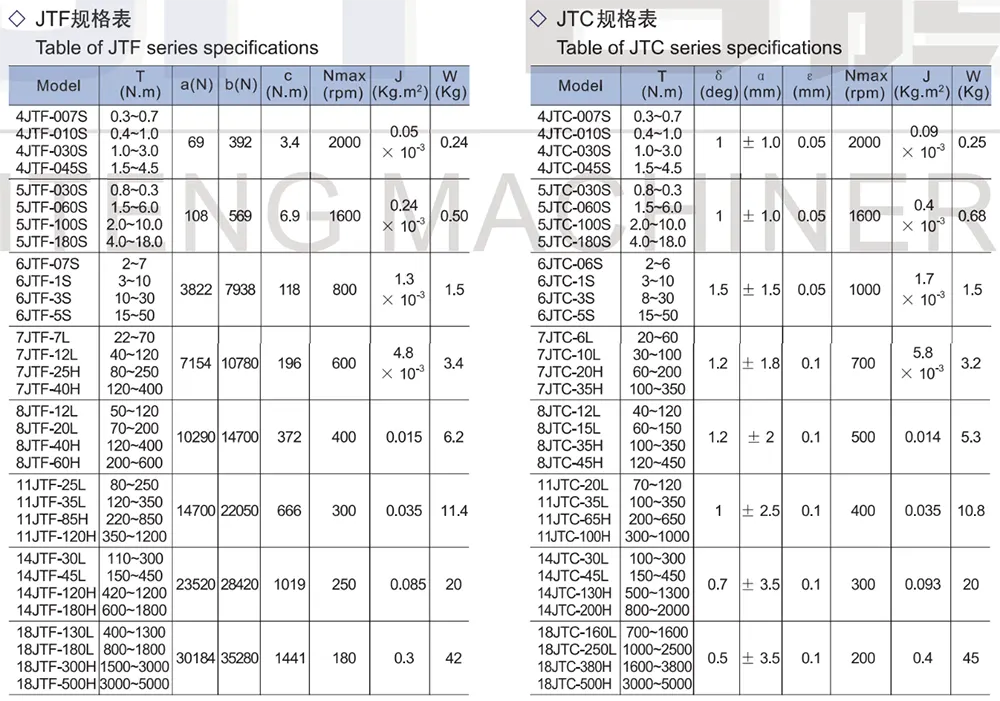

(T): ช่วงการปรับแรงบิดสะดุด (δ): ข้อผิดพลาดการจัดแนวเชิงมุมที่อนุญาตสูงสุด

(α): ระยะห่างตามแนวแกนสูงสุดที่อนุญาตระหว่างศูนย์กลางเพลาที่เชื่อมต่อกันทั้งสอง

(ε): ข้อผิดพลาดแนวขนาน (ออฟเซ็ต) ที่อนุญาตสูงสุดที่อนุญาต

(Nmax): ความเร็วการหมุนสูงสุดที่อนุญาต

(J): โมเมนต์ความเฉื่อยของลิมิตเตอร์ทอร์ก

(W): น้ำหนัก.

หมายเหตุ 1: ข้อผิดพลาดในการกวาดล้างถูกกำหนดตามชุดมิติ H ซึ่งให้ระยะห่างเพลาตามแนวแกนสูงสุดที่อนุญาต

หมายเหตุ 2: ข้อผิดพลาดการวางแนวแบบขนาน (ออฟเซ็ต) บ่งชี้ถึงพิกัดความเผื่อสูงสุดของลูกเหล็กที่ส่งแรงบิด

หมายเหตุ 3: สำหรับการใช้งานที่ความเร็วเกิน Nmax (RPM) โปรดปรึกษาบริษัทของเรา

โครงสร้างผลิตภัณฑ์และหลักการทำงาน

ตัวจำกัดแรงบิดแบบลูกกลิ้งมีการออกแบบแบบผสมผสานทางกลไกล้วนๆ มันอาศัยการมีส่วนร่วมทางกายภาพและการปลดออกเพื่อให้การป้องกันการโอเวอร์โหลด ตรรกะการปฏิบัติงานนั้นเรียบง่ายและเชื่อถือได้ จึงมั่นใจได้ว่ามีความเสี่ยงต่ำที่จะเกิดความล้มเหลวแม้ในระหว่างการใช้งานในระยะยาว

- โครงสร้างการมีส่วนร่วมหลัก: หน่วยนี้ใช้กลไกการส่งผ่านการมีส่วนร่วมแบบลูกกลิ้งตลอด ส่วนประกอบต่างๆ ได้รับการตัดเฉือนอย่างแม่นยำพร้อมระยะเว้นช่องว่างที่ปรับให้เหมาะสม ช่วยให้ส่งแรงบิดได้อย่างเสถียรภายใต้สภาวะปกติ และรับประกันว่าอุปกรณ์ทำงานได้อย่างราบรื่น

- หลักการปลดโอเวอร์โหลด: เมื่ออุปกรณ์ติดขัด ล็อค หรือโหลดเกินขีดจำกัดที่ตั้งไว้ ลูกกลิ้งภายในจะถูกแทนที่ด้วยแรงที่ใช้ อุปกรณ์จะเลื่อนและหลุดออกโดยอัตโนมัติ ซึ่งจะตัดการส่งกำลังอย่างรวดเร็ว และป้องกันไม่ให้โหลดแรงกระแทกถูกส่งไปยังสปินเดิลและมอเตอร์โดยตรง

- ลอจิกการรีเซ็ตและการกู้คืน: เมื่อข้อบกพร่องของอุปกรณ์ได้รับการแก้ไขแล้ว และโหลดกลับสู่ระดับปกติแล้ว อุปกรณ์สามารถเชื่อมต่อใหม่และรีเซ็ตเป็นสถานะการส่งสัญญาณปกติได้อย่างรวดเร็ว โดยไม่ต้องถอดชิ้นส่วนเครื่องจักรทั้งหมด ซึ่งช่วยลดเวลาหยุดทำงานที่จำเป็นสำหรับการบำรุงรักษาได้อย่างมาก

ฟังก์ชั่นหลักและคุณสมบัติการปรับแต่ง

- การตั้งค่าแรงบิดที่แม่นยำ: รองรับการปรับค่าแรงบิดแบบไม่มีขั้นตอนและยืดหยุ่น ช่วยให้สามารถกำหนดเกณฑ์การป้องกันของอุปกรณ์ได้อย่างแม่นยำ ผู้ปฏิบัติงานสามารถกำหนดค่าพารามิเตอร์ได้อย่างอิสระเพื่อให้ตรงกับโหลด กำลังไฟฟ้าที่ส่งออก และระดับความปลอดภัยของอุปกรณ์ที่ต้องการ

- การตอบสนองการโอเวอร์โหลดอย่างรวดเร็ว: ในกรณีที่มีสภาวะผิดปกติ เช่น การหยุดนิ่ง วัสดุติดขัด หรือการโอเวอร์โหลด ตัวจำกัดแรงบิดแบบลูกกลิ้งจะดำเนินการปลดการเชื่อมต่อและตัดไฟทันที การตอบสนองที่มีความไวสูงจะบล็อกแรงกระแทกทันที จึงเป็นการปกป้องส่วนประกอบสำคัญของเครื่องจักรทั้งหมด

- การออกแบบการควบคุมด้วยกลไกล้วนๆ: ตัวเครื่องมีโครงสร้างทางกลทั้งหมด ไม่มีตัวควบคุมอิเล็กทรอนิกส์ เซ็นเซอร์ หรือส่วนประกอบทางไฟฟ้าอื่นๆ ไม่ต้องใช้แหล่งจ่ายไฟภายนอกหรือสัญญาณควบคุม โดยพื้นฐานแล้วจะช่วยลดความเสี่ยงที่อาจเกิดขึ้นจากความล้มเหลวที่เกี่ยวข้องกับอายุของวงจรหรือสัญญาณทำงานผิดปกติ ข้อดีในการปรับตัวและการติดตั้งด้านสิ่งแวดล้อม

ได้รับการปรับให้เหมาะสมสำหรับสภาพการทำงานที่ซับซ้อนที่พบในโรงงาน อุปกรณ์นี้มีคุณสมบัติป้องกันการรบกวนที่แข็งแกร่งและมีความคล่องตัวในการติดตั้งในวงกว้าง ทำให้เข้ากันได้กับการกำหนดค่าการส่งและการประกอบที่หลากหลาย

- ความทนทานต่อสภาพแวดล้อมที่รุนแรง: มีความต้านทานต่อการรบกวนเป็นพิเศษ โดยจะรักษาการทำงานที่มั่นคงแม้ในสภาวะที่มีการสะสมฝุ่นจำนวนมาก การปนเปื้อนของน้ำมัน หรือการสั่นสะเทือนของอุปกรณ์อย่างต่อเนื่อง ทำให้เหมาะสำหรับสภาพแวดล้อมการผลิตที่รุนแรงทุกประเภท

- การออกแบบตัวเครื่องกะทัดรัด: โครงสร้างโดยรวมมีความคล่องตัวและกะทัดรัด มีขนาดเล็กกว่าเครื่องจำกัดแรงบิดแบบเสียดทานแบบดั้งเดิมอย่างเห็นได้ชัด ทำให้มั่นใจได้ว่าจะไม่กินพื้นที่ในการติดตั้งมากเกินไป และเหมาะอย่างยิ่งสำหรับโครงร่างอุปกรณ์อัตโนมัติขนาดกะทัดรัด

- ความเข้ากันได้ของการประกอบที่หลากหลาย: โครงสร้างที่มีความอเนกประสงค์สูง รองรับวิธีการประกอบการส่งกำลังมาตรฐานต่างๆ รวมถึงการติดตั้งที่ปลายเพลา การติดตั้งหน้าแปลน และการขับเคลื่อนด้วยโซ่หรือสายพาน ทำให้เข้ากันได้กับระบบส่งกำลังส่วนใหญ่

ข้อดีด้านประสิทธิภาพ

- ความแม่นยำในการควบคุมแรงบิดสูง: มีเกณฑ์การป้องกันที่ชัดเจนและแม่นยำ ภายใต้โหลดปกติ การส่งกำลังจะเกิดขึ้นโดยไม่มีการสูญเสียและประสิทธิภาพที่มั่นคง ในสถานการณ์โอเวอร์โหลดที่สำคัญ ระบบสามารถขัดขวางการส่งกำลังภายในมิลลิวินาที ทำให้มั่นใจได้ถึงการป้องกันที่เสถียรและเชื่อถือได้

- ความต้านทานต่อแรงกระแทกและความทนทานต่อความเมื่อยล้า: สามารถทนต่อโหลดสลับที่เกิดจากการสตาร์ทและหยุดอุปกรณ์บ่อยครั้ง รวมถึงโหลดแรงกระแทกทันทีที่เกิดจากวัสดุติดขัด ความต้านทานต่อความเมื่อยล้าที่เหนือกว่าช่วยยืดอายุการใช้งานโดยรวมของตัวจำกัดแรงบิดแบบลูกกลิ้งได้อย่างมีประสิทธิภาพ

- การรีเซ็ตขณะไม่โหลดอย่างราบรื่น: เมื่อแก้ไขข้อผิดพลาดโอเวอร์โหลดแล้ว อุปกรณ์จะรีเซ็ตอย่างราบรื่นภายใต้สภาวะไม่มีโหลด หลีกเลี่ยงปัญหาต่างๆ เช่น การติดขัดหรือการรีเซ็ตล้มเหลว จึงช่วยให้สายการผลิตกลับมาทำงานตามจังหวะการทำงานได้อย่างรวดเร็ว

ฟิลด์แอปพลิเคชัน

- เครื่องจักรลำเลียง: สายพานลำเลียง รอก และอุปกรณ์ป้อนวัสดุต่างๆ ออกแบบมาโดยเฉพาะเพื่อแก้ไขปัญหาการโอเวอร์โหลดกะทันหันที่เกิดจากการสะสมหรือการติดขัดของวัสดุในระหว่างกระบวนการลำเลียง

- อุปกรณ์แปรรูปอุตสาหกรรมเบา: เครื่องจักรบรรจุภัณฑ์ เครื่องจักรงานไม้ และเครื่องจักรการพิมพ์ เหมาะอย่างยิ่งสำหรับสภาพการทำงานโดยทั่วไปของอุปกรณ์อุตสาหกรรมเบา ซึ่งเกี่ยวข้องกับการสตาร์ท/หยุดความถี่สูง และความอ่อนแอต่อการหยุดทันที

- อุปกรณ์เคมีและระบบอัตโนมัติ: ระบบส่งสารเคมี สายการประกอบอัตโนมัติ และอุปกรณ์การประมวลผลอัจฉริยะ ให้การป้องกันความปลอดภัยในการโอเวอร์โหลดตลอด 24 ชั่วโมงทุกวันสำหรับสายการผลิตทางอุตสาหกรรมที่ต้องการการทำงานอย่างต่อเนื่องและไม่สะดุด

คำถามที่พบบ่อย

- Q1: อะไรคือความแตกต่างระหว่างตัวจำกัดแรงบิดแบบลูกกลิ้งและตัวจำกัดแรงบิดแบบเสียดสี?

A1: กลไกแบบลูกกลิ้งใช้ลูกกลิ้งเหล็กโลหะผสมสำหรับการส่งผ่านการมีส่วนร่วมในเชิงบวก โดยอาศัยโครงสร้างทางกลที่แม่นยำสำหรับการปลดออก ส่งผลให้เกิดความแม่นยำของแรงบิดที่เหนือกว่าและความสามารถในการทำซ้ำที่ยอดเยี่ยม ในทางตรงกันข้าม กลไกประเภทแรงเสียดทานอาศัยการเลื่อนของแผ่นแรงเสียดทานเพื่อป้องกันการโอเวอร์โหลด ซึ่งโดยทั่วไปจะให้ความแม่นยำต่ำกว่าและมีแนวโน้มที่จะเกิดการสึกหรอ ดังนั้นรุ่นประเภทลูกกลิ้งจึงเหมาะกว่าสำหรับอุปกรณ์อัตโนมัติที่มีการติดขัดบ่อยครั้ง รอบการสตาร์ท-หยุดความถี่สูง หรือการใช้งานที่ต้องการความแม่นยำในการป้องกันในระดับสูง

- Q2: จำเป็นต้องใช้เซ็นเซอร์ในการทำงานหรือไม่?

A2: ผลิตภัณฑ์นี้เป็นอุปกรณ์ป้องกันโอเวอร์โหลดเชิงกลล้วนๆ ไม่ต้องใช้เซ็นเซอร์ โมดูลควบคุมอิเล็กทรอนิกส์ หรือแหล่งพลังงานภายนอก โดยอาศัยโครงสร้างลูกกลิ้งภายในเพียงอย่างเดียวเพื่อรองรับทั้งการส่งกำลังและการปลดโอเวอร์โหลด การออกแบบนี้ให้ความต้านทานต่อการรบกวนที่เหนือกว่า ทำให้เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการทำงานที่รุนแรง เช่น ฝุ่น การปนเปื้อนของน้ำมัน หรือความชื้นสูง ซึ่งส่วนประกอบควบคุมอิเล็กทรอนิกส์ไม่เหมาะสม

- Q3: ไม่แนะนำให้ใช้ตัวจำกัดแรงบิดชนิดลูกกลิ้งภายใต้สภาวะการทำงานใด

A3: ไม่เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับการเลื่อนหลุดอย่างต่อเนื่องเป็นเวลานาน หากอุปกรณ์ต้องการการบัฟเฟอร์อย่างต่อเนื่องสำหรับสภาวะโอเวอร์โหลด แทนที่จะต้องหยุดแรงทันที เราขอแนะนำให้เลือกใช้กลไกประเภทแรงเสียดทานแทน กลไกแบบลูกกลิ้งเหมาะที่สุดสำหรับสถานการณ์ที่เกี่ยวข้องกับการหยุดทันที การติดขัดของวัสดุ หรือข้อกำหนดการป้องกันโหลดเกินกะทันหันอย่างกะทันหัน

- คำถามที่ 4: อายุการใช้งานโดยประมาณคือเท่าใด และต้องมีการบำรุงรักษาตามปกติจำนวนเท่าใด

A4: ลูกกลิ้งเหล็กโลหะผสมมีความทนทานต่อการสึกหรอและแรงอัดสูง ภายใต้สภาวะการทำงานปกติ อายุการใช้งานจะสูงกว่าผลิตภัณฑ์ประเภทแรงเสียดทานมาตรฐานอย่างมาก การบำรุงรักษาตามปกติไม่จำเป็นต้องมีการหล่อลื่นบ่อยครั้ง ผู้ใช้เพียงแค่ต้องทำความสะอาดฝุ่นบนพื้นผิวและคราบน้ำมันเป็นระยะๆ และตรวจสอบค่าการตั้งค่าแรงบิด ส่งผลให้ค่าบำรุงรักษาต่ำมาก
