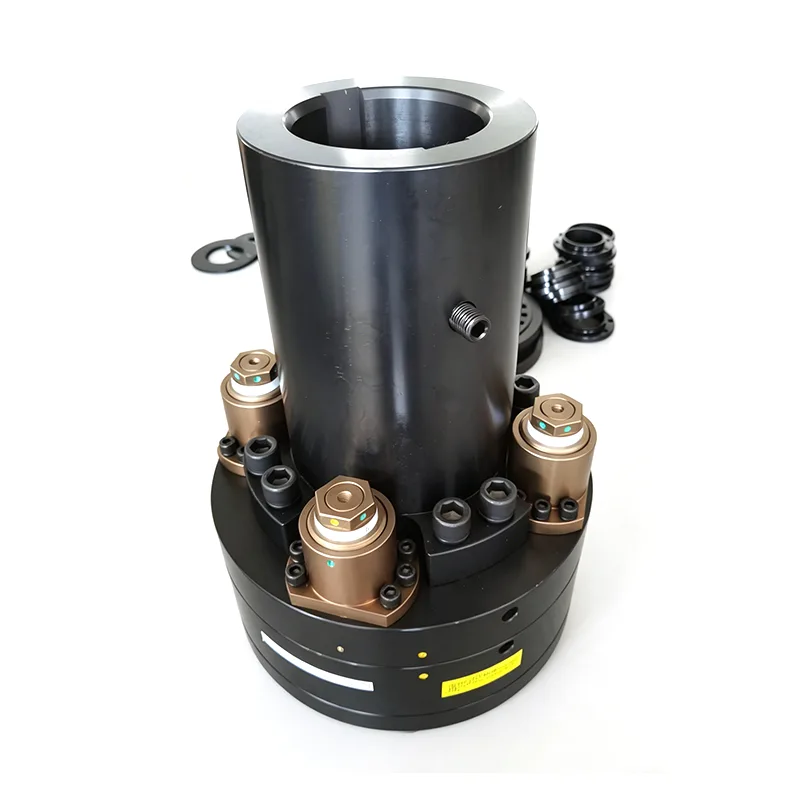

ลิมิตเตอร์แรงบิดชนิดพิน

ตัวจำกัดแรงบิดแบบพินเป็นส่วนประกอบป้องกันการโอเวอร์โหลดทางกลล้วนๆ ที่มีความแข็งแกร่งสูง ซึ่งปัจจุบันเป็นหนึ่งในอุปกรณ์จำกัดแรงบิดและความปลอดภัยที่หลากหลายที่สุดที่ใช้ในระบบส่งกำลังทางอุตสาหกรรม ด้วยการใช้ประโยชน์จากการออกแบบโครงสร้างที่รวมดิสก์สปริงเข้ากับหมุดที่เชื่อมต่อกัน จึงทำให้มีการส่งกำลังโดยไม่มีฟันเฟืองเป็นศูนย์ การออกแบบนี้แตกต่างจากผลิตภัณฑ์ประเภทลูกบอลหรือลูกกลิ้งทั่วไป โดยให้ความแข็งแกร่งในการส่งผ่านโดยรวมที่เหนือกว่า และความต้านทานต่อแรงกระแทกที่ยอดเยี่ยม หากอุปกรณ์พบกับสภาวะการโอเวอร์โหลด เช่น การติดขัดหรือไฟกระชากกะทันหัน หมุดภายในจะปลดออกโดยอัตโนมัติเพื่อลดแรงกด ขัดขวางการส่งกำลังทันที และป้องกันความล้มเหลวของอุปกรณ์ที่สำคัญ เช่น เพลาส่งกำลังแตกหักหรือความเสียหายของเกียร์

มุมมองต้นทุนและเศรษฐกิจ

1. ประสิทธิภาพด้านต้นทุนโดยรวมสูง ส่วนประกอบหลักของตัวจำกัดแรงบิดแบบพินมีความทนทานเป็นเลิศด้วยความถี่ในการเปลี่ยนต่ำ ช่วยลดค่าใช้จ่ายในการจัดซื้อชิ้นส่วนอะไหล่

2. โครงสร้างเรียบง่ายช่วยให้ถอดประกอบและบำรุงรักษาได้ง่าย ไม่จำเป็นต้องมีอุปกรณ์ระดับมืออาชีพที่ซับซ้อน ซึ่งช่วยลดต้นทุนค่าแรงในการบำรุงรักษา

3.ป้องกันการแตกหักของเพลา การแตกหักของเกียร์ และความเสียหายของอุปกรณ์ได้อย่างมีประสิทธิภาพ ช่วยลดต้นทุนการบำรุงรักษาและการสูญเสียเวลาหยุดทำงานของการผลิตได้อย่างมาก

4. ช่วงข้อกำหนดที่สมบูรณ์สำหรับการจับคู่โมเดลแบบกำหนดเอง หลีกเลี่ยงต้นทุนที่ไม่จำเป็นอันเนื่องมาจากความซ้ำซ้อนด้านประสิทธิภาพที่มากเกินไป

หลักการทำงาน

1. ระบบส่งกำลังปกติ

ปลอกนิ้วถูกกดลงในร่องวางตำแหน่งของจานที่ขับเคลื่อนด้วยสปริงจาน จานขับและจานขับพอดีอย่างแน่นหนาเพื่อส่งแรงบิดได้อย่างต่อเนื่องโดยไม่มีระยะฟันเฟืองเป็นศูนย์

2. การปลดโอเวอร์โหลด

โหลดกระชากฉับพลันหรือแผงลอยทำให้แรงบิดจริงเกินขีดจำกัดที่ตั้งไว้ ปลอกนิ้วถูกดันขึ้นต้านแรงกดของสปริง ทำให้แผ่นดิสก์ทั้งสองแยกออกจากกันทันที และตัดการส่งกำลัง

3. รีเซ็ตด้วยตนเองหลังจากปิดเครื่อง

หลังจากแก้ไขปัญหาแล้ว ให้จัดตำแหน่งการจับยึดโดยการหมุนหน้าแปลนขณะที่อุปกรณ์หยุดทำงาน กดเพื่อรีเซ็ตและส่งกำลังต่อ

การปรับตัวของระบบส่งกำลัง

โครงสร้างแบบตาข่ายให้ความแข็งแกร่งในการส่งผ่านสูง ไม่มีฟันเฟืองหรือแรงสั่นสะเทือนเกิดขึ้นระหว่างการสตาร์ท การหยุด และการเปลี่ยนความเร็ว ทำให้ได้กำลังที่สม่ำเสมอและสม่ำเสมอ ตัวจำกัดแรงบิดแบบพินทำงานได้อย่างน่าเชื่อถือในการหมุนไปข้างหน้าและย้อนกลับโดยไม่เกิดความล้มเหลวในการส่งเมื่อเปลี่ยนทิศทาง และรองรับโหมดการทำงานที่ความเร็วคงที่ ไม่ต่อเนื่อง และกระแทก

การปรับและการใช้งาน

มีโครงสร้างการปรับเทียบมาตรฐาน หมุนน็อตเพื่อปรับพรีโหลดสปริงจานเป็นเส้นตรง โดยมองเห็นระดับแรงบิดที่ชัดเจน การทดสอบการใช้งานที่ง่ายดายไม่ต้องใช้เครื่องมือที่ซับซ้อน ช่วยให้สามารถตั้งค่าขีดจำกัดการป้องกันที่ไซต์งานได้อย่างรวดเร็วเพื่อให้เหมาะกับข้อกำหนดการป้องกันโหลดที่หลากหลาย

ความต้านทานต่อสิ่งแวดล้อม

โครงสร้างที่ปิดสนิทช่วยป้องกันฝุ่น ความชื้น และน้ำมันไม่ให้เข้าสู่ส่วนประกอบภายใน ตัวจำกัดแรงบิดแบบพินทำจากวัสดุโลหะ ทนทานต่ออุณหภูมิที่รุนแรงและการสั่นสะเทือนทางกล ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงและยาวนานในสภาพแวดล้อมที่รุนแรง เช่น เหมือง โรงงานเคมี และโรงปฏิบัติงานกลางแจ้ง

คำถามที่พบบ่อย

1. ถาม: หลักการทำงานพื้นฐานของ Pin Type Torque Limiter คืออะไร?

A: During normal operation, disc springs press the pins firmly into the positioning grooves of the driven plate; the driving plate and driven plate remain in close contact, ensuring stable, backlash-free torque transmission. เมื่อโหลดเพิ่มขึ้นหรืออุปกรณ์ติดขัด—ทำให้แรงบิดจริงเกินขีดจำกัดที่ตั้งไว้—หมุดจะเอาชนะแรงดันสปริงและการคลายออก This causes the driving and driven plates to separate rapidly, thereby cutting off power transmission. เมื่อแก้ไขข้อบกพร่องแล้ว สามารถรีเซ็ตยูนิตเพื่อให้กลับมาส่งสัญญาณตามปกติได้โดยการหยุดอุปกรณ์ จัดแนวหน้าแปลนให้ตรงกับช่องหมั้น และใช้แรงกดเพื่อรีเซ็ตพิน

2. ถาม: ผลิตภัณฑ์แสดงอาการฟันเฟืองเกียร์หรือปัญหาการสั่นสะเทือนระหว่างการใช้งานหรือไม่?

ตอบ: ตัวจำกัดแรงบิดประเภทพินมีโครงสร้างแบบตาข่ายที่มีความแม่นยำซึ่งให้ความแข็งแกร่งในการส่งผ่านโดยรวมในระดับสูง มันทำงานโดยไม่มีการฟันเฟืองการส่งสัญญาณใดๆ ในระหว่างการเริ่มต้นอุปกรณ์ การปิดระบบ หรือการเปลี่ยนแปลงความเร็ว เครื่องทำงานได้อย่างราบรื่นโดยไม่มีการสั่นสะเทือนอย่างเห็นได้ชัด ให้กำลังขับที่สม่ำเสมอและเสถียร จึงรับประกันการทำงานที่ต่อเนื่องและเชื่อถือได้ของระบบส่งกำลัง

3. ถาม: ผลิตภัณฑ์นี้สามารถใช้งานได้อย่างมีประสิทธิภาพกับอุปกรณ์ที่ต้องสลับระหว่างการหมุนไปข้างหน้าและย้อนกลับหรือไม่?

ตอบ: ตัวจำกัดแรงบิดชนิดพินนี้รองรับการทำงานแบบสองทิศทาง (ทั้งเดินหน้าและถอยหลัง) ไม่มีปัญหาในการส่งสัญญาณขัดข้องหรือติดขัดเมื่อเปลี่ยนทิศทาง นอกจากนี้ ยังเข้ากันได้กับโหมดการทำงานที่หลากหลาย รวมถึงการทำงานต่อเนื่องด้วยความเร็วคงที่ งานไม่ต่อเนื่อง และการใช้งานที่เกี่ยวข้องกับแรงกระแทก ทำให้เหมาะสำหรับสภาพการทำงานที่หลากหลาย

4. ถาม: ผลิตภัณฑ์นี้สามารถใช้ในสภาพแวดล้อมที่รุนแรงซึ่งเกี่ยวข้องกับฝุ่น ความชื้น หรือการปนเปื้อนของน้ำมันได้หรือไม่?

ตอบ: ผลิตภัณฑ์มีโครงสร้างที่ปิดสนิทซึ่งออกแบบมาเพื่อป้องกันไม่ให้ฝุ่น ความชื้น และสารปนเปื้อนจากน้ำมันแทรกซึมและส่งผลต่อส่วนประกอบภายใน ตัวเครื่องสร้างขึ้นจากวัสดุโลหะทั้งหมด โดยทนทานต่ออุณหภูมิสุดขั้วและแรงสั่นสะเทือนทางกล ช่วยให้สามารถทำงานได้อย่างเสถียรในระยะยาวในสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน เช่น เหมือง โรงงานเคมี และโรงปฏิบัติงานกลางแจ้ง

5. ถาม: จำเป็นต้องมีการบำรุงรักษาตามปกติอะไรบ้าง และกระบวนการบำรุงรักษาโดยรวมมีความยากหรือไม่?

ตอบ: ผลิตภัณฑ์มีโครงสร้างเรียบง่ายที่ช่วยให้ถอดและประกอบได้ง่าย ขั้นตอนการบำรุงรักษาเป็นประจำนั้นตรงไปตรงมาและไม่จำเป็นต้องมีการดำเนินการที่ซับซ้อนหรือเครื่องมือพิเศษ ด้วยการออกแบบการป้องกันที่ปิดสนิท ส่วนประกอบภายในจึงได้รับการปกป้องอย่างดีจากสิ่งปนเปื้อนภายนอก ดังนั้นภายใต้สภาวะการทำงานปกติ ความต้องการในการบำรุงรักษาจึงมีน้อย ส่งผลให้ต้นทุนการดำเนินงานและการบำรุงรักษาโดยรวมลดลงในระยะยาว

6. ถาม: อุปกรณ์ส่งสัญญาณประเภทใดที่เหมาะกับการใช้งานกับผลิตภัณฑ์นี้มากที่สุด?

ตอบ: เนื่องจากความแข็งแกร่งในการส่งผ่านสูง ทนต่อแรงกระแทก และความสามารถในการปิดผนึกและการป้องกันที่เหนือกว่า ทำให้ตัวจำกัดแรงบิดแบบพินจึงเหมาะอย่างยิ่งสำหรับอุปกรณ์ส่งสัญญาณประเภทต่างๆ ที่ทำงานในสภาพแวดล้อมการทำเหมือง สารเคมี และกลางแจ้ง เหมาะอย่างยิ่งสำหรับเครื่องจักรที่ต้องเปลี่ยนทิศทางบ่อยครั้ง การทำงานเป็นระยะๆ หรือความสามารถในการทนต่อแรงกระแทกชั่วคราว รวมถึงอุปกรณ์ที่อยู่ในสภาพแวดล้อมภาคสนามซึ่งมีฝุ่นหนามาก การปนเปื้อนของน้ำมัน หรือมีความชื้นสูง
