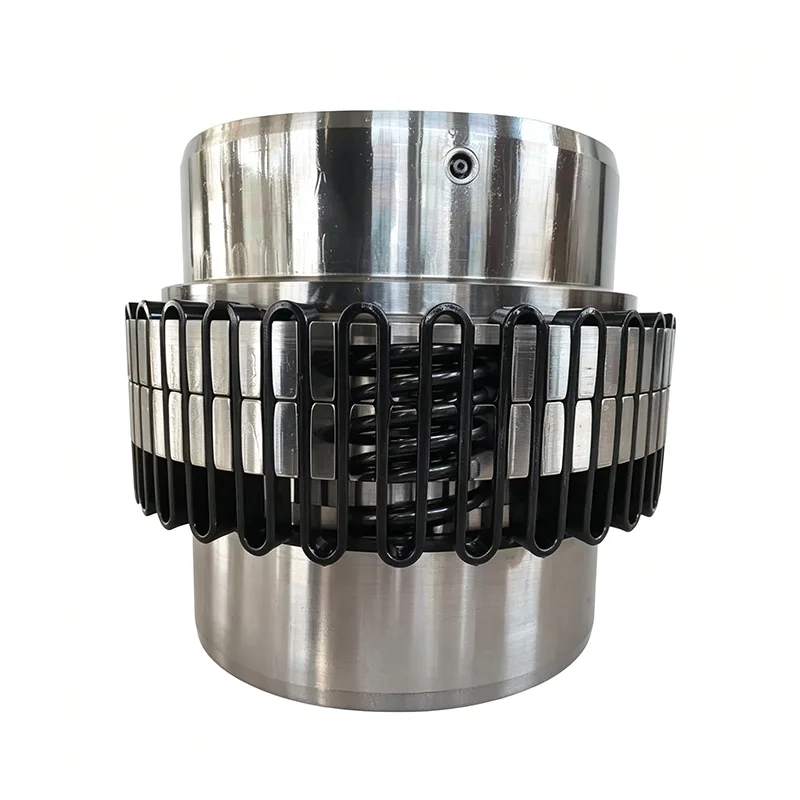

ข้อต่อสปริงเซอร์เพนไทน์ JS Series

ข้อต่อสปริงเซอร์เพนไทน์ ซีรีส์ JS แสดงถึงส่วนประกอบการส่งผ่านโลหะที่ยืดหยุ่นและยืดหยุ่นได้ประสิทธิภาพสูง โดยทำหน้าที่เป็นผลิตภัณฑ์อัพเกรดขั้นสูง ซึ่งออกแบบมาโดยเฉพาะเพื่อทดแทนข้อต่อยืดหยุ่นที่ไม่ใช่โลหะในสภาพแวดล้อมการทำงานที่มีความเร็วปานกลางถึงสูงและงานหนัก ผลิตภัณฑ์นี้แตกต่างจากข้อต่อแบบยืดหยุ่นที่ทำจากยางหรือไนลอน ซึ่งเป็นวัสดุที่เสื่อมสภาพได้ง่าย ผลิตภัณฑ์นี้หลีกเลี่ยงสารที่ไม่ใช่โลหะที่เน่าเสียง่าย แต่กลับใช้แถบสปริงคดเคี้ยวที่มีความแข็งแรงสูงเป็นองค์ประกอบหลักในการส่งแรงบิดแบบยืดหยุ่น โดยใช้การเปลี่ยนรูปแบบยืดหยุ่นของสปริงเพื่อดูดซับแรงกระแทกและลดเสียงสะท้อน ส่วนประกอบที่สมบูรณ์ประกอบด้วยส่วนประกบสองส่วน ตัวเรือนฝาครอบป้องกัน วงแหวนซีล และแถบสปริงคดเคี้ยว การส่งกำลังทำได้โดยการประสานกันของแถบสปริงภายในช่องเกียร์ของคัปปลิ้ง ดังนั้นจึงผสมผสานประสิทธิภาพการส่งผ่านสูงของคัปปลิ้งแบบแข็งเข้ากับความสามารถในการบัฟเฟอร์และการชดเชยของคัปปลิ้งแบบยืดหยุ่น

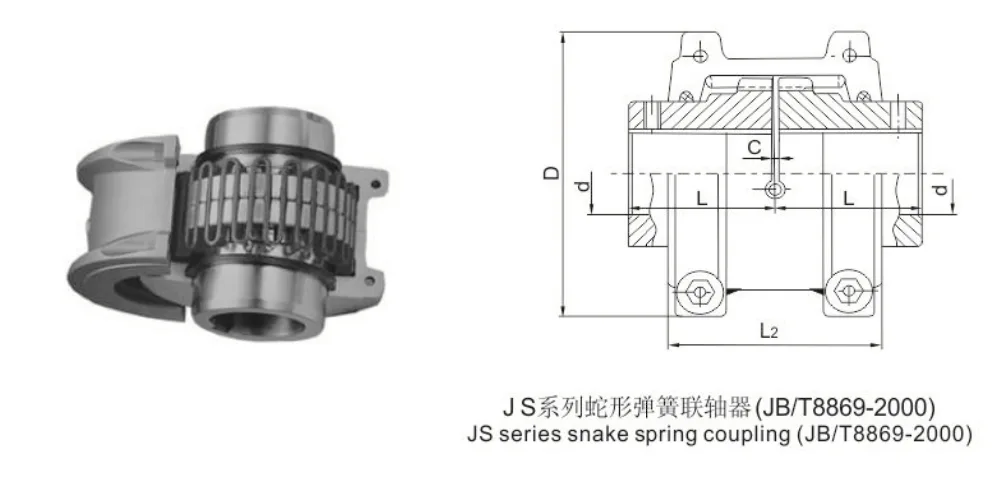

ส่วนประกอบโครงสร้าง

- การประกอบมาตรฐานโดยสมบูรณ์: อุปกรณ์ทั้งชุดประกอบด้วยส่วนคัปปลิ้ง 2 ส่วน, 2 ส่วนของตัวเรือนป้องกันด้านนอก, วงแหวนซีลกันฝุ่น 2 วง และแถบสปริงคดเคี้ยว จำนวนชิ้นส่วนทั้งหมดต่ำกว่าข้อต่อสำหรับงานหนักอื่นๆ ที่มีความสามารถในการรับน้ำหนักเท่ากันอย่างมาก ส่งผลให้อัตราความล้มเหลวลดลง

- โครงสร้างการส่งผ่านแรงบิดตามแนวแกนพิเศษ: แถบสปริงคดเคี้ยวถูกสอดเข้าในแนวแกนและอยู่ภายในช่องเกียร์ของครึ่งคัปปลิ้งทั้งสองครึ่ง การส่งแรงบิดนั้นขับเคลื่อนโดยแรงดันสม่ำเสมอซึ่งกระทำโดยปีกข้างของช่องเกียร์กับสปริง สิ่งนี้ทำให้มั่นใจได้ถึงการกระจายแรงที่สมดุล ดังนั้นจึงป้องกันความเข้มข้นของความเครียดเฉพาะจุดที่อาจนำไปสู่ความล้มเหลวของโครงสร้าง

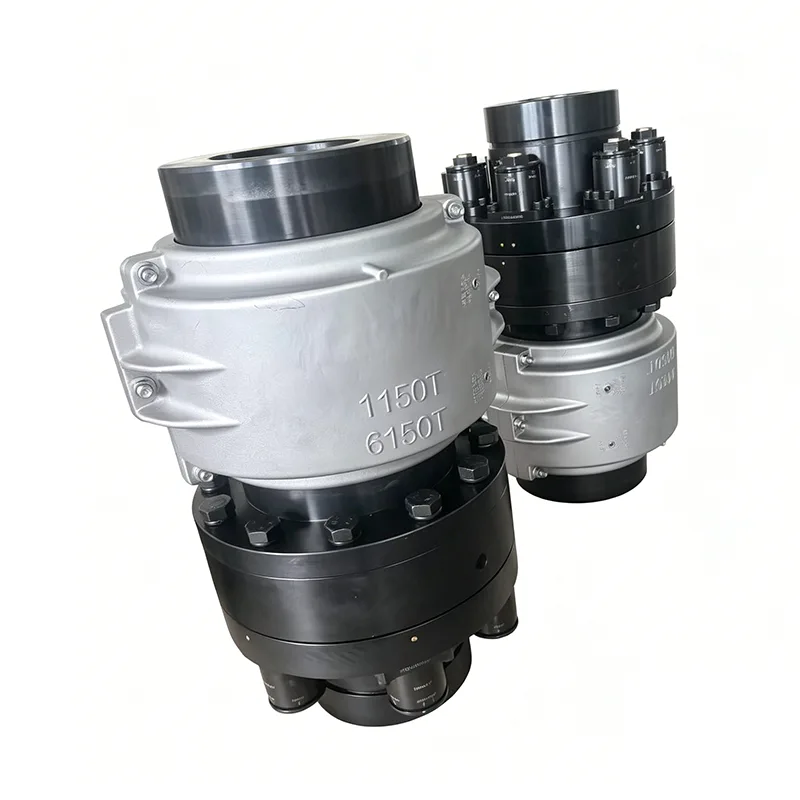

- การออกแบบการป้องกันแบบปิด: คัปปลิ้งมีตัวเรือนด้านนอกแบบแยกส่วนจับคู่กับวงแหวนซีล การออกแบบนี้ไม่เพียงแต่ช่วยรักษาตำแหน่งของแถบสปริงเท่านั้น แต่ยังป้องกันการเข้ามาของฝุ่นและความชื้นภายนอกเข้าสู่โซนการมีส่วนร่วมได้อย่างมีประสิทธิภาพ ดังนั้นจึงปกป้องทั้งแถบสปริงและโครงสร้างช่องเกียร์ในขณะที่ลดการสึกหรอในแต่ละวันให้เหลือน้อยที่สุด

หลักการปฏิบัติงาน

ข้อต่อสปริงเซอร์เพนไทน์ ซีรีส์ JS ใช้ลอจิกการส่งผ่านความแข็งแบบแปรผันตามปฏิกิริยาการอัดระหว่างช่องเกียร์และแถบสปริง ในระหว่างการทำงาน คัปปลิ้งสามารถปรับความเข้มของบัฟเฟอร์แบบไดนามิกได้ ซึ่งจะช่วยบรรเทาปัญหาทั่วไปภายในระบบส่งกำลัง เช่น การสั่นสะเทือนและเสียงสะท้อนโดยพื้นฐาน

- ตรรกะการส่งกำลังแบบมาตรฐาน: เพลาขับและเพลาขับเคลื่อนเชื่อมต่อกันผ่านข้อต่อแบบครึ่งทางที่สอดคล้องกันที่ปลายแต่ละด้าน ผนังด้านข้างของช่องเกียร์ฝั่งคนขับออกแรงตามแนวเส้นรอบวงกับสปริงคดเคี้ยว เนื่องจากการเสียรูปแบบยืดหยุ่นของส่วนประกอบสปริงเหล่านี้ ด้านขับเคลื่อนจะถูกขับเคลื่อนให้หมุนพร้อมกัน ดังนั้นจึงส่งแรงบิดได้สำเร็จ

- กลไกการดูดซับแรงกระแทกและการลดการสั่นสะเทือนที่มีประสิทธิภาพสูง: ในระหว่างการเริ่มต้นอุปกรณ์ การปิดเครื่อง หรือความผันผวนของโหลด สปริงคดเคี้ยวจะเกิดการเปลี่ยนรูปแบบยืดหยุ่นแบบปรับตัวได้เพื่อลดทอนการสั่นสะเทือนที่เกิดจากโหลดแบบสลับ ดังนั้นจึงป้องกันไม่ให้ระบบส่งกำลังทั้งหมดเข้าสู่สภาวะของการสั่นพ้อง ผลิตภัณฑ์นี้มีอัตราการหน่วงและการสั่นสะเทือนโดยเฉลี่ยเกิน 36% ให้ประสิทธิภาพการดูดซับแรงกระแทกที่เหนือกว่าข้อต่อแบบยืดหยุ่นมาตรฐานมาก

- ความแข็งที่แปรผันได้ซึ่งปรับให้เข้ากับสภาวะโหลด: เนื่องจากขนาดของแรงบิดที่ส่งผ่านแตกต่างกันไป ระดับของการเปลี่ยนรูปยืดหยุ่นในส่วนประกอบสปริงจะเปลี่ยนไปตามลำดับ โดยจะปรับความแข็งโดยรวมของคัปปลิ้งโดยอัตโนมัติ การออกแบบนี้สร้างความสมดุลระหว่างความราบรื่นในการปฏิบัติงานภายใต้ภาระน้ำหนักเบา พร้อมด้วยความสามารถในการรับน้ำหนักที่แข็งแกร่งภายใต้ภาระหนัก ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่เกี่ยวข้องกับสภาวะโหลดที่ผันผวน

การกำหนดค่าวัสดุและอายุการใช้งาน

ส่วนประกอบยืดหยุ่นหลักประดิษฐ์จากเหล็กสปริงสั่งทำพิเศษ เสริมความแข็งแรงผ่านกระบวนการอบชุบด้วยความร้อนหลายขั้นตอน วิธีการนี้ช่วยแก้ไขจุดเจ็บปวดทั่วไปของอุตสาหกรรมที่เกี่ยวข้องกับองค์ประกอบยืดหยุ่นที่ไม่ใช่โลหะได้อย่างมีประสิทธิภาพ เช่น ความไวต่อความชรา ความล้มเหลวเมื่อยล้า และความต้านทานต่ออุณหภูมิสูงที่ไม่ดี

- วัตถุดิบสปริงคุณภาพสูง: ส่วนประกอบสปริงคดเคี้ยวถูกสร้างขึ้นจากเหล็กแท่งสปริงเกรดอุตสาหกรรมที่คัดสรรแล้ว วัสดุเหล่านี้ได้รับการบำบัดที่แม่นยำอย่างครอบคลุม รวมถึงการชุบแข็งและการอบคืนตัว เพื่อให้แน่ใจว่าความต้านทานแรงดึง ความต้านทานต่อความล้า และความเหนียวล้วนเป็นไปตามมาตรฐานอุตสาหกรรมสูงสุด

- ความทนทานยาวนานและการสึกหรอน้อยที่สุด: ตัวสปริงโลหะทนทานต่อปัญหาต่างๆ เช่น อายุ การแข็งตัว หรือการแตกร้าวที่มีฤทธิ์กัดกร่อน และยังคงไม่ได้รับผลกระทบจากสภาพแวดล้อมการทำงานที่มีอุณหภูมิสูงหรือต่ำมาก เมื่อเปรียบเทียบกับข้อต่อยืดหยุ่นที่ไม่ใช่โลหะ (เช่น ข้อต่อที่ทำจากยางหรือไนลอน) การออกแบบนี้ทำให้อายุการใช้งานโดยรวมยาวนานขึ้นอย่างเห็นได้ชัด

- ความสามารถในการปรับตัวให้เข้ากับโหลดสลับที่ซับซ้อน: ข้อต่อสปริงเซอร์เพนไทน์ ซีรีส์ JS ได้รับการออกแบบมาเพื่อทนต่อวงจรการสตาร์ท-ดับบ่อยครั้ง โหลดแรงกระแทกแบบสองทิศทาง และการเสียรูปแบบลูกสูบความเร็วสูงเป็นเวลานาน แม้ว่าจะทำงานอย่างต่อเนื่องภายในสภาพแวดล้อมที่มีภาระโหลดสูงและมีความเครียดสลับกัน แต่ก็ยังคงรักษาสมรรถนะทางกลที่มั่นคงและมีความไวต่อการเสื่อมสภาพของความยืดหยุ่นน้อยที่สุด

ประสิทธิภาพการส่งผ่านและคุณลักษณะด้านความปลอดภัย

- ประสิทธิภาพการส่งผ่านสูงเป็นพิเศษ: การใช้กลไกการส่งผ่านแบบสัมผัสพื้นผิวระหว่างช่องเกียร์และส่วนประกอบสปริง คัปปลิ้งจึงลดการสูญเสียกำลังให้เหลือน้อยที่สุด ประสิทธิภาพการส่งผ่านโดยรวมสามารถสูงถึง 99.47% ทำให้มีอัตราการใช้พลังงานที่เหนือกว่าข้อต่อการส่งผ่านแบบยืดหยุ่นส่วนใหญ่ที่มีอยู่ในปัจจุบัน

- การป้องกันการโอเวอร์โหลดแบบสองทิศทาง: นำเสนอความสามารถในการบัฟเฟอร์โอเวอร์โหลดในระยะสั้น พร้อมความสามารถในการรับน้ำหนักสูงสุดที่สูงถึงสองเท่าของแรงบิดพิกัด ช่วยให้สามารถดูดซับโหลดสูงสุดทันทีได้อย่างง่ายดาย ดังนั้นจึงป้องกันความล้มเหลวร้ายแรง เช่น การแตกหักของเพลาหรือฟันเฟืองที่เกิดจากการโอเวอร์โหลดกะทันหัน

- การชดเชยการเยื้องศูนย์แบบหลายมิติ: การใช้ประโยชน์จากคุณลักษณะการเสียรูปหลายทิศทางของสปริงเซอร์เพนไทน์ ทำให้การคัปปลิ้งสามารถชดเชยการเยื้องศูนย์ในการติดตั้งตามแนวแกน รัศมี และเชิงมุมไปพร้อมๆ กัน ซึ่งจะช่วยลดเกณฑ์การติดตั้งที่เกี่ยวข้องกับโคแอกเซียลของเพลา ทำให้เหมาะอย่างยิ่งสำหรับการรวมเข้ากับอุปกรณ์ที่มีอยู่ซึ่งความเบี่ยงเบนของการจัดตำแหน่งอาจเกินค่าความคลาดเคลื่อนมาตรฐาน

ข้อดีการประกอบและการบำรุงรักษา

- โครงสร้างกะทัดรัดและน้ำหนักเบา: ข้อต่อสปริง Serpentine ซีรีส์ JS มีขนาดกะทัดรัดและการออกแบบให้มีน้ำหนักเบา สำหรับอัตราแรงบิดที่กำหนดนั้น ใช้พื้นที่ในการติดตั้งน้อยกว่าอย่างมากเมื่อเทียบกับประเภทคัปปลิ้งอื่นๆ ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานภายในระบบส่งกำลังแบบจำกัดหรือแบบปิด

- การประกอบและการแยกชิ้นส่วนที่ง่ายขึ้น: แต่ละชุดข้อต่อใช้ส่วนประกอบสปริงเพียง 2 ถึง 4 ตัว ทำให้มั่นใจได้ถึงลำดับการประกอบ/การแยกชิ้นส่วนที่ง่ายและใช้งานง่าย เมื่อเปรียบเทียบกับไดอะแฟรมหรือข้อต่อแบบเกียร์ ความซับซ้อนและความยากลำบากที่เกี่ยวข้องกับการตรวจสอบและการเปลี่ยนส่วนประกอบจะลดลงอย่างมาก

- การบำรุงรักษาตามปกติความถี่ต่ำ: สปริงโลหะไม่จำเป็นต้องเปลี่ยนบ่อย ในขณะที่โครงสร้างตัวเรือนแบบปิดผนึกช่วยปกป้องส่วนประกอบภายในได้อย่างมีประสิทธิภาพ การบำรุงรักษาตามปกติจำกัดอยู่ที่การตรวจสอบสถานะการยึดของตัวเรือนและระดับการหล่อลื่นเป็นระยะๆ ทำให้ไม่จำเป็นต้องเปลี่ยนชิ้นส่วนที่สึกหรอแบบยืดหยุ่นเป็นระยะๆ ซึ่งโดยทั่วไปต้องใช้กับข้อต่อประเภทอื่นๆ

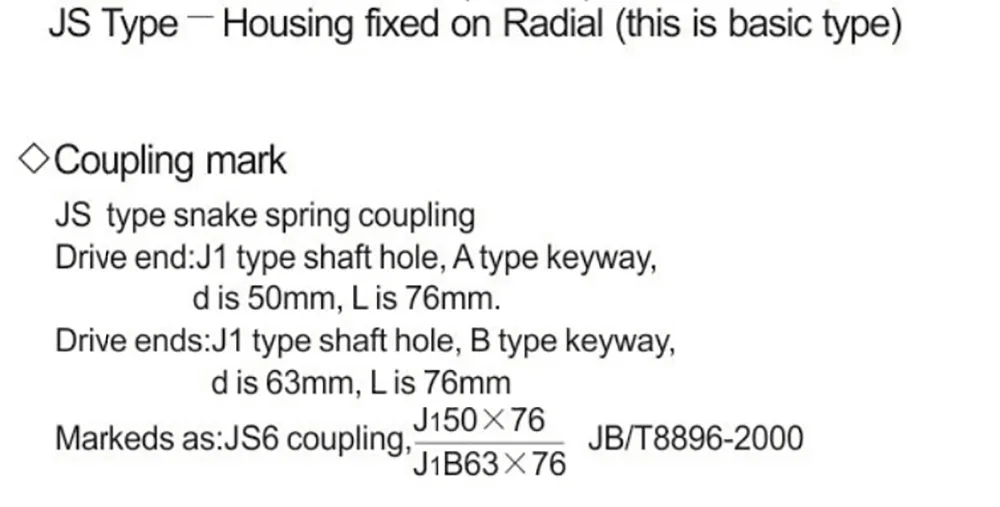

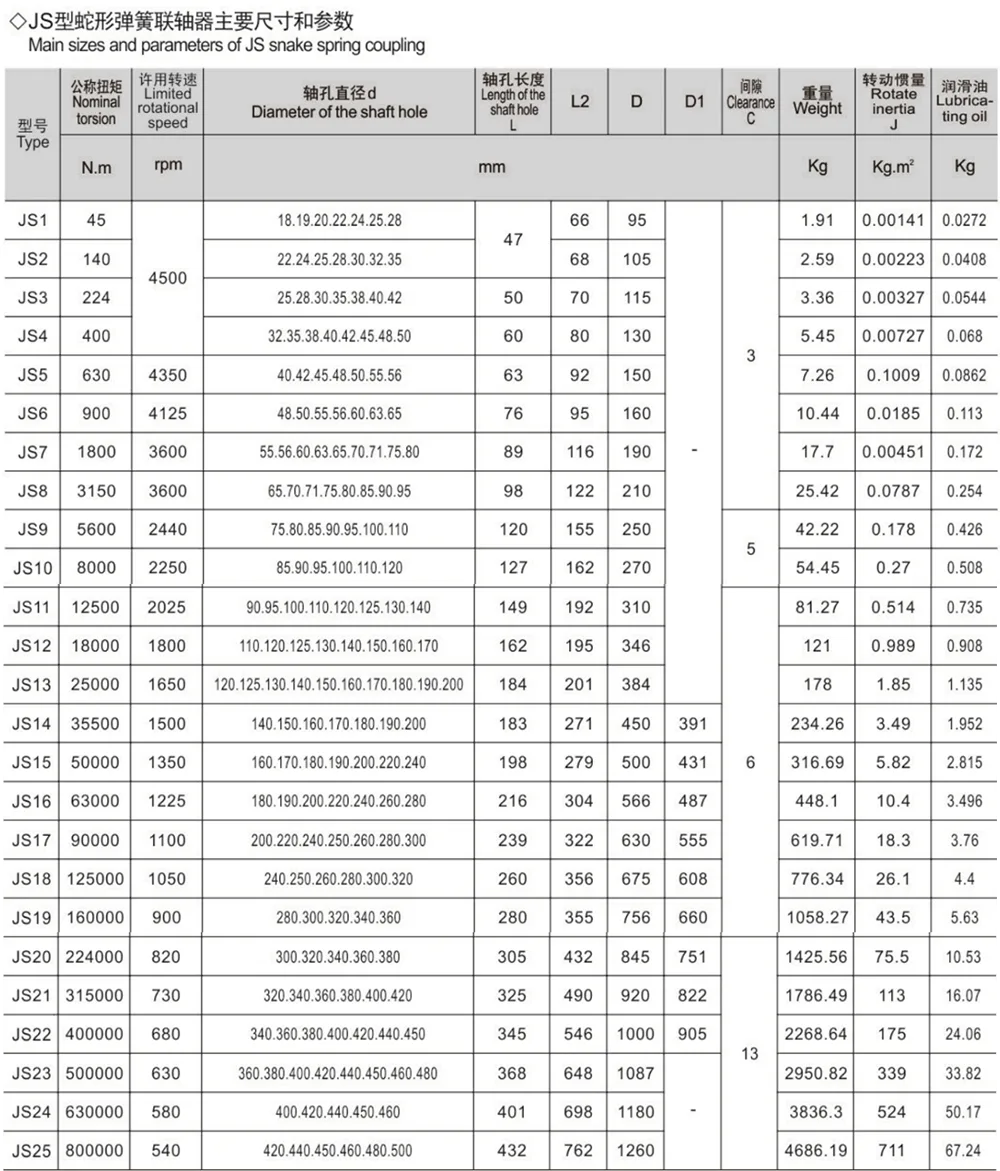

หมายเหตุ: 1. โปรดปรึกษากับแผนกเทคโนโลยีของเราเมื่อคุณเลือกรูเพลา (GB/T 3852) 2. การคำนวณน้ำหนักและความเฉื่อยในการหมุนเนื่องจากสถานะไม่มีรู
