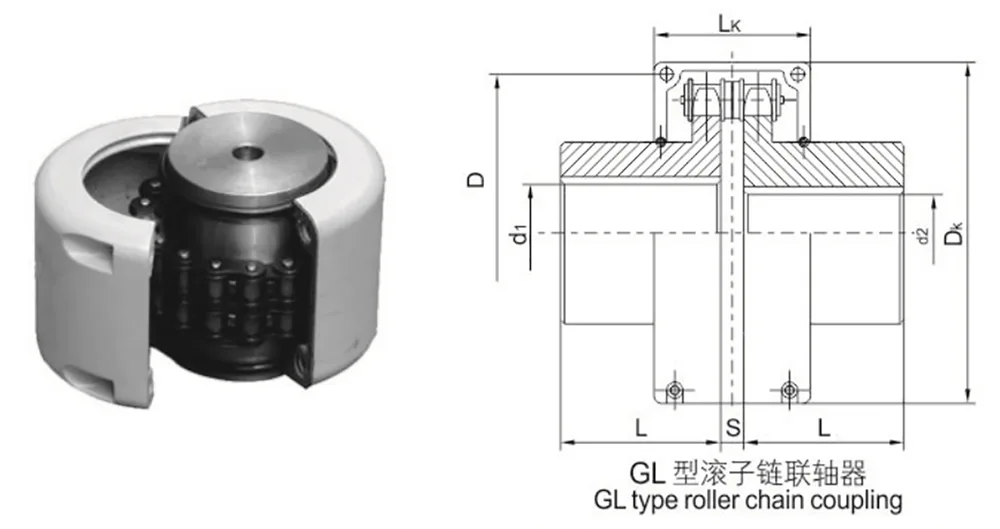

ข้อต่อโซ่แบบลูกกลิ้งชนิด GL

ข้อต่อโซ่แบบลูกกลิ้งชนิด GL ย่อมาจากตัวเชื่อมต่อกึ่งแข็งแบบคลาสสิกภายในขอบเขตการส่งผ่านทางอุตสาหกรรมที่ใช้งานหนัก ผลิตภัณฑ์นี้แตกต่างจากข้อต่อแบบยืดหยุ่นที่ทำจากยางหรือไนลอนตรงที่ผลิตภัณฑ์นี้จ่ายด้วยองค์ประกอบกันกระแทกแบบยืดหยุ่น แต่อาศัยการทำงานของโซ่แบบลูกกลิ้งสองแถวและเฟืองคู่เพื่อส่งกำลัง การออกแบบนี้ผสมผสานคุณลักษณะความสามารถในการรับน้ำหนักสูงของคัปปลิ้งแบบแข็งเข้ากับความสามารถในการชดเชยแนวที่ไม่ตรงตามปกติของคัปปลิ้งแบบยืดหยุ่นได้อย่างมีประสิทธิภาพ

ความสามารถด้านโครงสร้าง

โซ่ของข้อต่อโซ่ลูกกลิ้งดูเพล็กซ์ควรเป็นไปตามข้อกำหนดของ "โซ่ลูกกลิ้งความแม่นยำระยะพิทช์สั้นที่ใช้สำหรับการส่งผ่าน" ของ GB1243.1-83

รูปแบบและขนาดของรูกุญแจควรเป็นไปตามข้อกำหนดของ GB/T 3852-1997

โครงสร้างและขนาดของฝาครอบตัวเรือนสามารถเลือกได้ตามความต้องการของลูกค้า

เครื่องหมายควรสอดคล้องกับ GB/T 3852-1997

โครงสร้างที่เรียบง่าย ข้อต่อโซ่แบบลูกกลิ้งชนิด GL สะดวกในการประกอบและถอดแยกชิ้นส่วน ไม่ใช้สำหรับการขับถอยหลังโดยมีแรงกระแทก

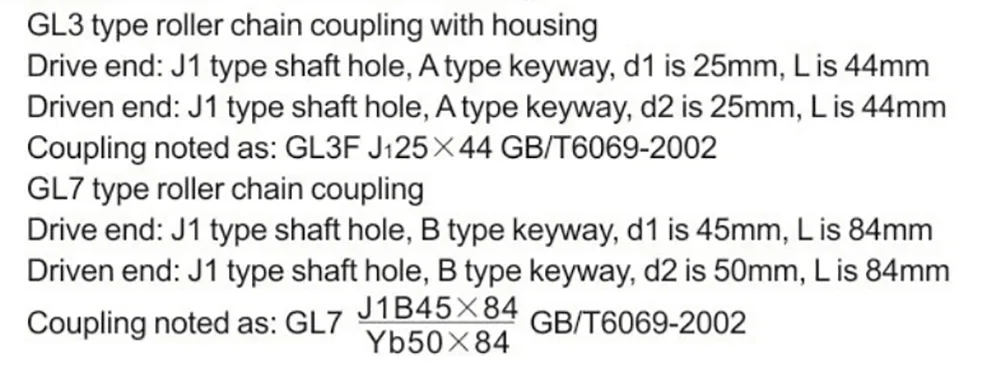

ทำเครื่องหมายตัวอย่าง (โปรดเติม "F" เมื่อมีที่อยู่อาศัย)

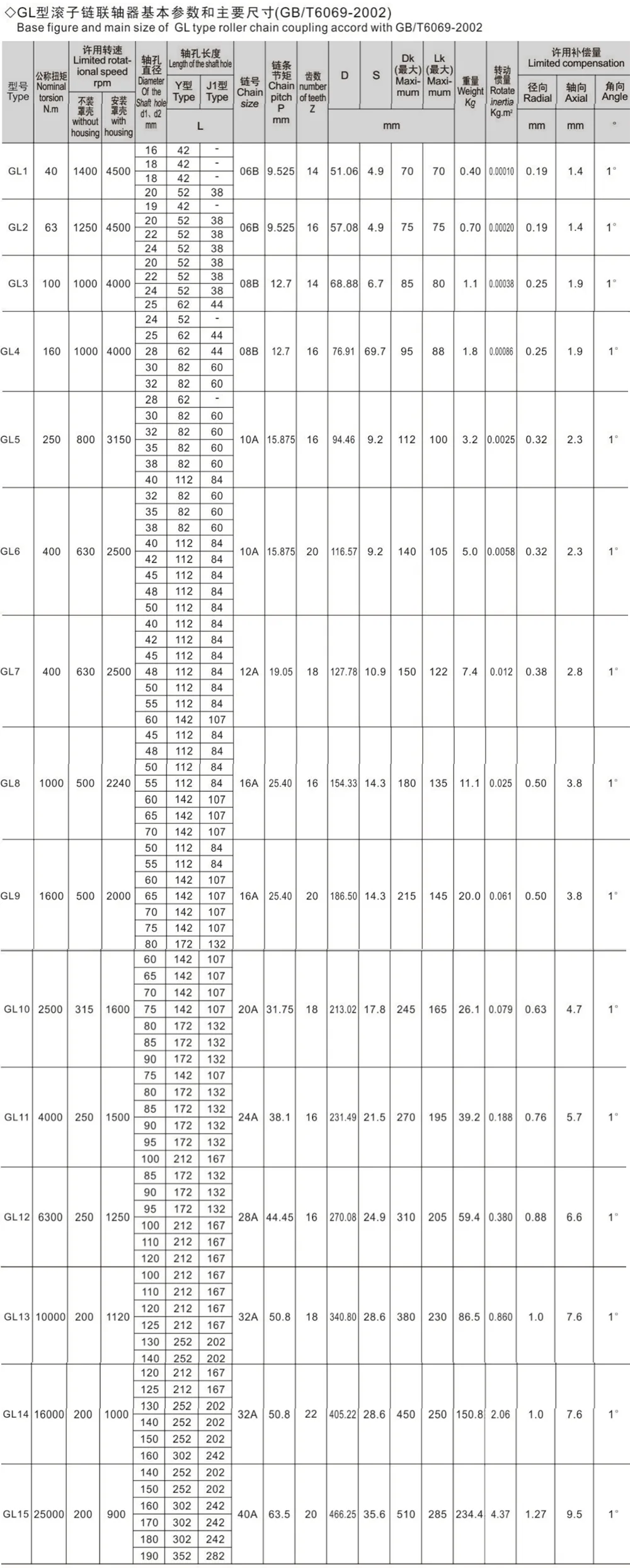

หมายเหตุ: ค่าความเฉื่อยของการหมุนและน้ำหนักของคัปปลิ้งในแผ่นงานด้านบนนี้มีค่าใกล้เคียงกัน

จุดเด่นที่สำคัญ

ข้อต่อโซ่แบบลูกกลิ้งชนิด GL มีความเข้ากันได้ดีกับสภาพแวดล้อม โดยยังคงไม่ได้รับผลกระทบจากฝุ่น ความชื้น การปนเปื้อนของน้ำมัน หรืออุณหภูมิที่สูงมาก มีความสามารถในการทำงานเต็มกำลังอย่างยั่งยืนในช่วงอุณหภูมิกว้างพิเศษซึ่งครอบคลุมตั้งแต่ -40°C ถึง +120°C หน่วยนี้มีความแข็งแกร่งในการส่งโดยรวมสูง ประสิทธิภาพการส่งผ่านที่เหนือกว่า อัตราความล้มเหลวต่ำ และความต้องการการบำรุงรักษาขั้นต่ำ พัฒนาขึ้นโดยเฉพาะสำหรับอุปกรณ์ที่ใช้งานหนักซึ่งทำงานที่ความเร็วต่ำถึงปานกลางด้วยรอบการทำงานที่ต่อเนื่องและไม่สะดุด โดยจะช่วยแก้ไขปัญหาทั่วไปที่เกี่ยวข้องกับข้อต่อแบบเดิม เช่น ความไวต่อการเสื่อมสภาพ การปนเปื้อน และความต้านทานความร้อนต่ำ ทำให้เป็นส่วนประกอบระบบส่งกำลังมาตรฐานที่คุ้มค่าที่สุดสำหรับสภาวะการทำงานที่ซับซ้อนและรับโหลดสูง

ความเหมาะสมในการปฏิบัติงาน

- ความเข้ากันได้ด้านสิ่งแวดล้อมที่ยอดเยี่ยม: ข้อต่อโซ่แบบลูกกลิ้งชนิด GL ไม่มีวัสดุที่เสื่อมสภาพได้ง่าย เช่น ยางหรือไนลอน ต่างจากข้อต่อแบบยืดหยุ่นแบบดั้งเดิมซึ่งมีความไวต่อการเสื่อมสภาพและความล้มเหลวที่เกิดจากฝุ่น ความชื้น และอุณหภูมิสูง ช่วยให้มั่นใจได้ถึงการทำงานในระยะยาวและมีเสถียรภาพในสภาพแวดล้อมที่รุนแรง โดยมีฝุ่นสะสมจำนวนมาก ความชื้น น้ำนิ่ง และการปนเปื้อนน้ำมันเล็กน้อย ซึ่งแสดงให้เห็นถึงความทนทานต่อสภาวะแวดล้อมที่เลวร้ายได้สูงมาก

- ความทนทานต่ออุณหภูมิที่กว้างเป็นพิเศษ: สร้างขึ้นจากส่วนประกอบที่เป็นโลหะทั้งหมด ตัวเครื่องยังคงไม่ได้รับผลกระทบจากความผันผวนของอุณหภูมิ ได้รับการจัดอันดับอย่างเป็นทางการสำหรับช่วงอุณหภูมิการทำงานที่ -40°C ถึง +120°C โดยสามารถรองรับการทำงานกลางแจ้งที่มีความต้องการสูงในสภาพแวดล้อมการผลิตที่มีอุณหภูมิสูงและเย็นจัดภายในเวิร์กช็อปได้เท่าเทียมกัน ทำให้เหมาะสำหรับอุปกรณ์อุตสาหกรรมหนักที่ทำงานกลางแจ้งซึ่งการเปลี่ยนแปลงของอุณหภูมิตามฤดูกาลมีความสำคัญ

- ความเหมาะสมสำหรับการใช้งานหนักอย่างต่อเนื่อง: ด้วยความสามารถในการรับน้ำหนักโดยรวมที่แข็งแกร่งและความแข็งแกร่งในการส่งผ่านสูง ข้อต่อนี้ทำให้มั่นใจได้ว่าการส่งผ่านพลังงานแทบไม่มีการสูญเสียพลังงาน ดังนั้นจึงทำให้อุปกรณ์ทำงานอย่างต่อเนื่องที่โหลดเต็มที่เป็นระยะเวลานาน ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อรองรับสภาวะโหลดปานกลางถึงหนัก ขจัดความล้มเหลวทั่วไป เช่น การเลื่อนหลุด การแตกหัก และความล้มเหลวในการดำเนินงานภายใต้ภาระงานหนักได้อย่างมีประสิทธิภาพ

สถานการณ์การใช้งาน

ข้อต่อโซ่แบบลูกกลิ้งชนิด GL ใช้ประโยชน์จากการผสมผสานที่ครอบคลุมของการต้านทานความร้อนสูง ทนต่อสิ่งสกปรก ความสามารถในการรับน้ำหนักสูง และความต้องการในการบำรุงรักษาต่ำในอุตสาหกรรมหนักต่างๆ ครอบคลุมทั้งเครื่องจักรอุตสาหกรรมแบบอยู่กับที่และอุปกรณ์การเกษตรเคลื่อนที่

- อุปกรณ์การทำเหมืองแร่และโลหะผสม: ใช้งานได้กับเครื่องจักรทำเหมืองและระบบสายพานลำเลียงโลหะที่หลากหลาย ออกแบบมาเพื่อทนต่อความท้าทายในการดำเนินงานที่เป็นเอกลักษณ์ของสภาพแวดล้อมใต้ดิน—โดดเด่นด้วยระดับฝุ่นสูง ความชื้นสูง และความผันผวนของอุณหภูมิรายวันที่สำคัญ—ทำหน้าที่เป็นตัวทดแทนที่แข็งแกร่งสำหรับข้อต่อชนิดยืดหยุ่นที่บริโภคได้ง่าย

- เครื่องจักรเคมีและวัสดุก่อสร้าง: เหมาะสำหรับใช้กับอุปกรณ์ผสมสารเคมีและระบบส่งกำลังแบบพิเศษภายในสายการผลิตวัสดุก่อสร้าง สามารถทนต่อการสัมผัสกับตัวกลางสารเคมีที่ระเหยได้และสภาพแวดล้อมเตาเผาที่มีอุณหภูมิสูง ขณะเดียวกันก็ปรับให้เข้ากับการทำงานต่อเนื่องตลอด 24 ชั่วโมงได้อย่างเต็มที่

- เกษตรกรรมและอุปกรณ์ลำเลียง: เหมาะสำหรับการเก็บเกี่ยวทางการเกษตรและการไถพรวนเครื่องจักร ตลอดจนสายพานลำเลียงวัสดุต่างๆ พัดลมอุตสาหกรรมขนาดใหญ่ และอุปกรณ์ลดความเร็วที่เกี่ยวข้อง ออกแบบมาเพื่อทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมกลางแจ้งที่ซับซ้อนซึ่งมีลักษณะของโคลนและฝุ่น

- ข้อจำกัดการใช้งาน: ผลิตภัณฑ์นี้ได้รับการออกแบบมาเป็นหลักสำหรับสถานการณ์ความเร็วปานกลางถึงต่ำ โหลดหนัก และการทำงานต่อเนื่อง เหมาะที่สุดสำหรับการส่งกำลังในสภาวะคงตัวในสภาพแวดล้อมที่รุนแรง และไม่แนะนำสำหรับอุปกรณ์ส่งกำลังที่มีความแม่นยำซึ่งเกี่ยวข้องกับความเร็วในการหมุนสูงเป็นพิเศษ หรือรอบการสตาร์ท-หยุดบ่อยครั้งโดยมีการกลับทิศทางอย่างรวดเร็ว

คำถามที่พบบ่อย

- Q1: อะไรคือความแตกต่างพื้นฐานระหว่างข้อต่อโซ่แบบลูกกลิ้งชนิด GL และข้อต่อแบบยืดหยุ่นหรือแบบยาง?

A1: ประเภท GL ใช้กลไกตาข่ายเฟืองและโซ่ที่ทำจากโลหะทั้งหมด แสดงถึงการออกแบบโครงสร้างแบบไฮบริดที่มีความแข็งและยืดหยุ่น ไม่มีส่วนประกอบของยางหรือไนลอนที่เสื่อมสภาพง่าย มีข้อได้เปรียบที่ชัดเจนในแง่ของการทนความร้อนสูง กันฝุ่น และอายุการใช้งานที่ยาวนานขึ้น ในทางตรงกันข้าม คัปปลิ้งแบบยืดหยุ่นนั้นอาศัยองค์ประกอบอีลาสโตเมอร์ในการดูดซับแรงกระแทก มีขีดจำกัดบนที่ต่ำกว่าสำหรับการต้านทานความร้อน ไวต่อการกัดกร่อนจากน้ำมันและจาระบี และโดยทั่วไปจะเหมาะกว่าสำหรับมาตรฐาน อุณหภูมิห้อง และสภาพแวดล้อมการทำงานที่สะอาด

- Q2: ความต้านทานต่ออุณหภูมิสูงสุดของข้อต่อนี้คือเท่าใด?

A2: ผลิตภัณฑ์ได้รับการออกแบบมาให้ทำงานภายในช่วงอุณหภูมิ -40°C ถึง 120°C โครงสร้างโลหะทั้งหมดช่วยขจัดปัญหาการแข็งตัวและการแตกร้าวของอีลาสโตเมอร์ที่มักพบในข้อต่อประเภทอื่นๆ ด้วยเหตุนี้ อุปกรณ์กลางแจ้งที่ใช้คัปปลิ้งนี้สามารถสตาร์ทและใช้งานได้โดยตรงแม้ในสภาพอากาศที่หนาวจัดอย่างรุนแรง โดยไม่จำเป็นต้องให้ความร้อนหรือมาตรการป้องกันล่วงหน้า ทำให้เหมาะอย่างยิ่งสำหรับเครื่องจักรอุตสาหกรรมหนักที่ทำงานกลางแจ้งในภาคเหนือ

- Q3: การบำรุงรักษาตามปกติทำได้ยากหรือไม่?

A3: ความยากในการบำรุงรักษาโดยรวมต่ำมาก เมื่อเปรียบเทียบกับส่วนประกอบระบบส่งกำลังอื่นๆ ผลิตภัณฑ์นี้ต้องการการบำรุงรักษาน้อยกว่า เพียงต้องการการเติมน้ำมันหล่อลื่นจำนวนเล็กน้อยเป็นระยะสำหรับโซ่แบบลูกกลิ้งสองแถว ซึ่งช่วยลดความจำเป็นในการถอดแยกชิ้นส่วนและการเปลี่ยนชิ้นส่วนที่สึกหรอบ่อยครั้ง ซึ่งช่วยลดค่าใช้จ่ายในการดำเนินการและบำรุงรักษาในระยะยาวได้อย่างมาก
