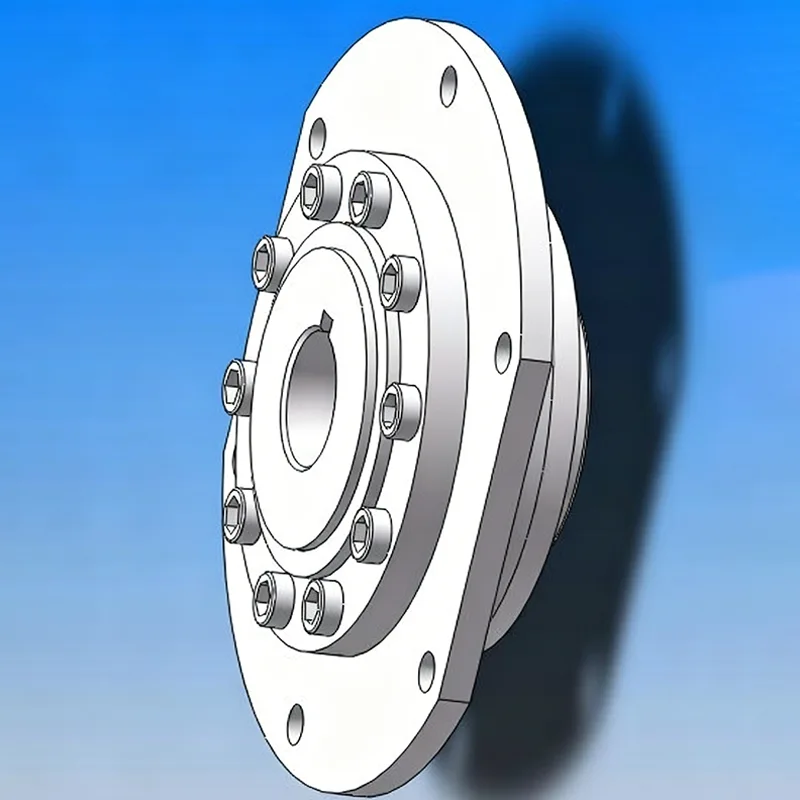

ข้อต่อลูกกลิ้งทรงกลมชนิด WJA

ข้อต่อลูกกลิ้งทรงกลมชนิด WJA เป็นส่วนประกอบการเชื่อมต่อระบบส่งกำลังที่ได้รับการอัพเกรดซึ่งออกแบบมาโดยเฉพาะสำหรับสภาพการทำงานหนักและงานหนัก ด้วยการใช้โครงสร้างการส่งผ่านลูกกลิ้งทรงกลมที่สมบูรณ์และวิธีการเชื่อมต่อรูเพลาทรงกระบอกที่มีความอเนกประสงค์สูง จึงทำให้เกิดความสมดุลระหว่างความง่ายในการติดตั้งและความเสถียรในการทำงาน

แตกต่างจากส่วนประกอบระบบส่งกำลังทั่วไป มันมีการชดเชยการเคลื่อนที่หลายมิติ ความสามารถในการรับน้ำหนักที่มีความแข็งแรงสูง และการปรับตัวเข้ากับสภาพแวดล้อมที่แข็งแกร่ง ด้วยการตีขึ้นรูปแบบบูรณาการและการประมวลผลที่แม่นยำ ช่วยเพิ่มประสิทธิภาพโครงสร้างและสามารถรองรับสภาพการทำงานที่ซับซ้อนและรุนแรงได้อย่างมีประสิทธิภาพตลอดจนโหมดการทำงานความถี่สูงเป็นเวลานาน เป็นส่วนประกอบหลักที่ต้องการสำหรับการส่งกำลังในอุปกรณ์อุตสาหกรรมหนักต่างๆ

ข้อดีของกระบวนการ

1. การปั้นแบบผสมผสานด้วยวัสดุที่มีความแข็งแรงสูง

ด้วยการใช้วัตถุดิบโลหะผสมที่มีความแข็งแรงสูงคุณภาพสูง ผลิตภัณฑ์จึงถูกสร้างขึ้นผ่านกระบวนการตีขึ้นรูปที่สมบูรณ์ โครงสร้างโดยรวมไม่มีช่องว่างรอยต่อ และความแข็งแรงพื้นฐานและความเหนียวของโครงสร้างนั้นเกินกว่าผลิตภัณฑ์เชื่อมทั่วไปมาก ซึ่งช่วยให้มั่นใจได้ว่าจะหลีกเลี่ยงปัญหาต่างๆ เช่น การเสียรูปและการแตกหักของภาระหนักได้ตั้งแต่ต้น

2. เครื่องจักรกลซีเอ็นซีที่แม่นยำ

เครื่องจักรทั้งหมดได้รับการประมวลผลโดยใช้เครื่องจักร CNC ที่มีความแม่นยำ ข้อผิดพลาดด้านมิติของส่วนประกอบหลักสามารถควบคุมได้ และการเบี่ยงเบนของโคแอกเชียลมีน้อย ช่วยให้มั่นใจในความแม่นยำของการประกอบส่วนประกอบ และป้องกันไม่ให้ระยะห่างจากการประกอบมากเกินไปจนทำให้เกิดความกระวนกระวายใจในการทำงาน และลดข้อผิดพลาด

3. การบำบัดเสริมความแข็งแกร่งด้วยความร้อนโดยรวม

ข้อต่อลูกกลิ้งทรงกลมชนิด WJA ผ่านการเพิ่มประสิทธิภาพกระบวนการบำบัดความร้อนโดยรวม สิ่งนี้ช่วยเพิ่มความแข็งโดยรวมและความทนทานทางโครงสร้างของผลิตภัณฑ์ไปพร้อมๆ กัน ทำให้เกิดความสมดุลระหว่างความแข็งแกร่งและความเหนียว สามารถทนต่อแรงกระแทกที่มีน้ำหนักมากและหลีกเลี่ยงความเสียหายจากความเมื่อยล้าที่เกิดจากโหลดสลับในระยะยาว

4. กระบวนการบดละเอียดสำหรับพื้นผิวสัมผัสลูกกลิ้ง

ลูกกลิ้งส่งกำลังหลักมีพื้นผิวสัมผัสที่ละเอียด พื้นผิวสัมผัสของการผสมพันธุ์นั้นเรียบและเรียบ ทำให้มั่นใจได้ว่าตาข่ายจะราบรื่นและไม่มีสิ่งกีดขวางระหว่างการทำงานโดยไม่มีการติดขัดหรือการสึกหรอแบบเกาะติด ช่วยลดการสูญเสียการส่งผ่านได้อย่างมาก

5. การคัดกรองการควบคุมคุณภาพอย่างเข้มงวดหลายครั้ง

มีการนำมาตรฐานการตรวจสอบคุณภาพหลายระดับมาใช้ โดยควบคุมพารามิเตอร์หลักอย่างเข้มงวด เช่น ความแม่นยำของขนาด ความร่วมแกนร่วม และระยะห่าง สิ่งนี้จะควบคุมคุณภาพจากแหล่งที่มาและทำให้แน่ใจว่าผลิตภัณฑ์สามารถทำงานได้อย่างต่อเนื่องโดยไม่หลวม ล้มเหลว หรือประสิทธิภาพไม่เสถียรในระยะเวลานาน

การปรับสภาพการทำงาน

- ทนทานต่อสภาพอากาศในช่วงอุณหภูมิที่กว้าง: ข้อต่อลูกกลิ้งทรงกลมชนิด WJA มีความทนทานต่ออุณหภูมิสูงและต่ำได้ดีเยี่ยม สามารถปรับตัวเข้ากับสภาพอากาศสุดขั้ว เช่น การเปิดรับแสงแดดกลางแจ้ง ความหนาวเย็นและความชื้นสูง โดยไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิปกติ และการรักษาการทำงานที่มั่นคงในทุกฤดูกาล

- ความต้านทานต่อการกัดกร่อนในสภาพแวดล้อมที่ซับซ้อน: ด้วยโครงสร้างการซีลเสริมแรง จึงสามารถป้องกันการกัดเซาะของฝุ่น น้ำมัน และความชื้นจากภายนอกได้อย่างมีประสิทธิภาพ ให้การป้องกันที่ครอบคลุมสำหรับโครงสร้างการส่งผ่านลูกกลิ้งภายใน เหมาะสำหรับการประชุมเชิงปฏิบัติการการผลิตที่รุนแรงที่มีฝุ่น เลี่ยน และชื้น

- ความสามารถในการปรับตัวสำหรับโหมดการทำงานที่มีความเข้มข้นสูง: สามารถปรับให้เข้ากับโหมดการทำงานที่มีความเข้มข้นสูงได้อย่างสมบูรณ์แบบ เช่น การทำงานต่อเนื่อง 24 ชั่วโมง การสตาร์ท-หยุดบ่อยครั้ง และการเคลื่อนที่แบบลูกสูบของอุปกรณ์ โดยมีกำลังขับที่ต่อเนื่องและเสถียร โดยไม่มีการลดทอนกำลังหรือความล้มเหลวในการส่งกำลัง

- การใช้งานหนักอเนกประสงค์: เหมาะสำหรับอุปกรณ์อุตสาหกรรมหนักต่างๆ เช่น รถเครน เครื่องจักรโลหะ และเครื่องจักรในเหมืองแร่ โดยสามารถรองรับสภาวะงานหนักที่รุนแรงต่างๆ ได้อย่างเสถียร และเป็นส่วนประกอบสนับสนุนที่เชื่อถือได้สำหรับระบบส่งกำลังงานหนัก

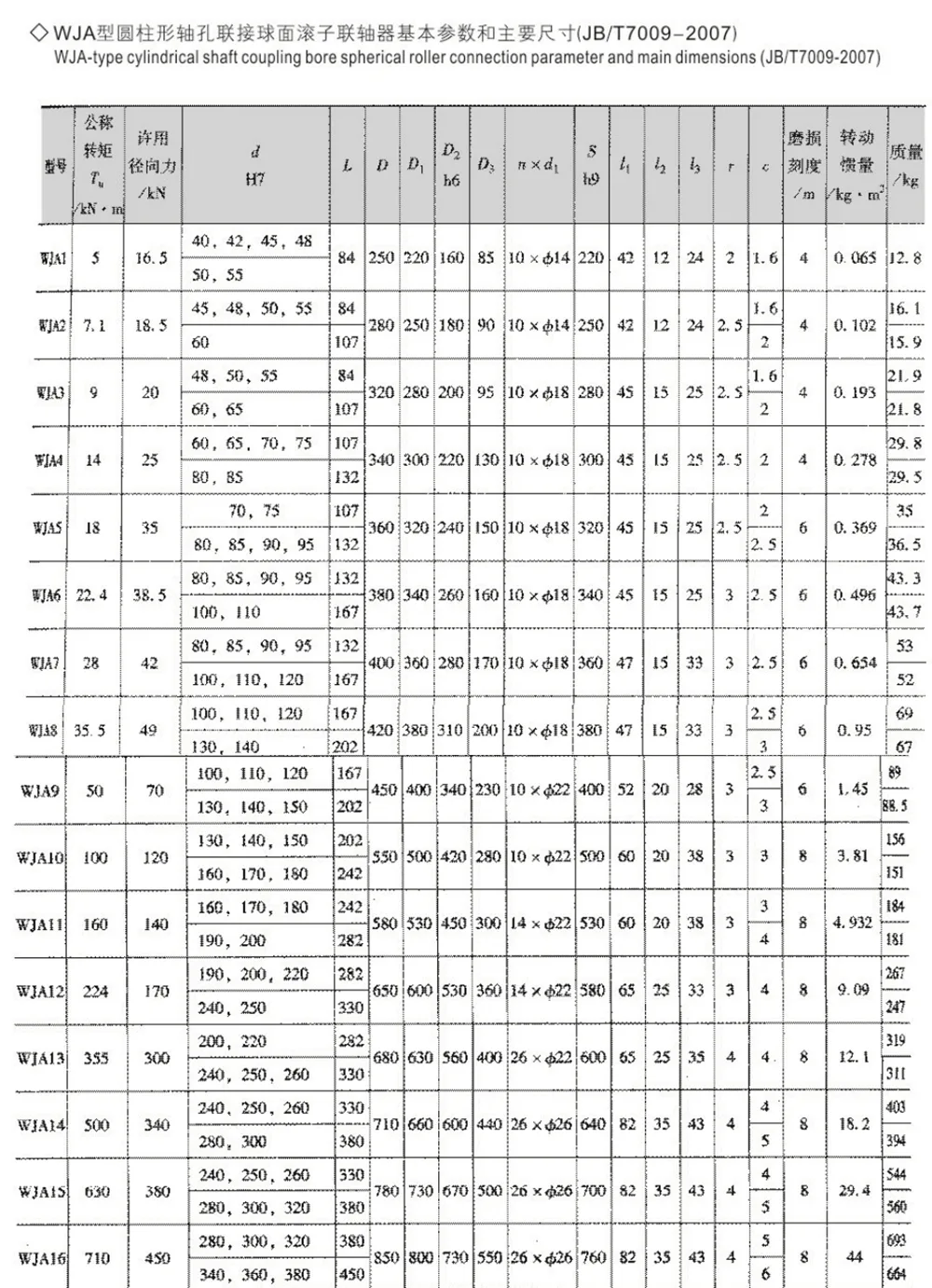

หมายเหตุ: 1. โมเมนต์ความเฉื่อยและมวลคำนวณตามเส้นผ่านศูนย์กลางต่ำสุดของรูเพลาโดยประมาณ

2. ใช้เส้นผ่านศูนย์กลางรูเพลาและระดับ Si L นอกขอบเขตของรายการหรือประเภทรูสลักอื่นๆ โดยปรึกษากับผู้ผลิต

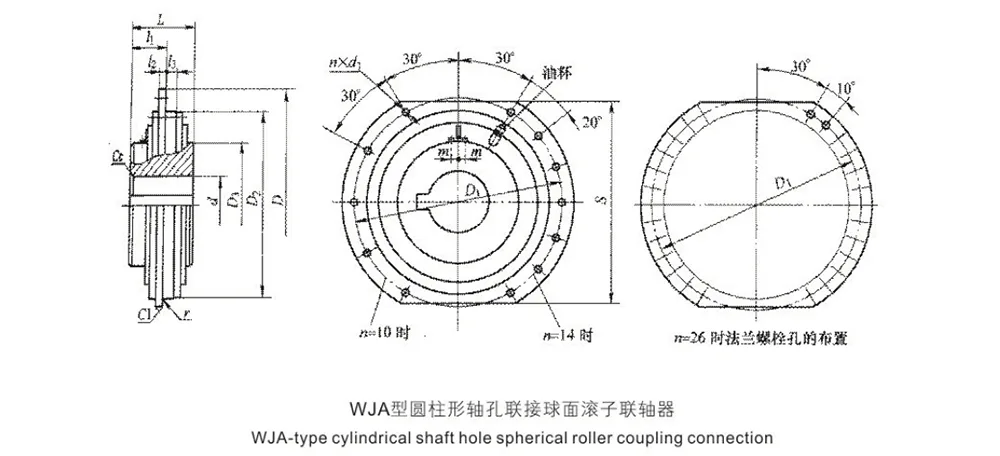

รูเพลา รูปแบบการเชื่อมต่อ และขนาดของข้อต่อประเภท WJA จะต้องเป็นไปตามรูเพลาประเภท J1 และรูสลักประเภท A หรือประเภท B ที่ระบุใน GB/T 3852—1997 และความหยาบผิว Ra ของรูเพลาจะต้องไม่เกิน 3.2μm

ขัดข้อต่อก่อนการติดตั้ง ระหว่างการประกอบ ให้ทาจาระบีหล่อลื่นในช่องลูกกลิ้ง

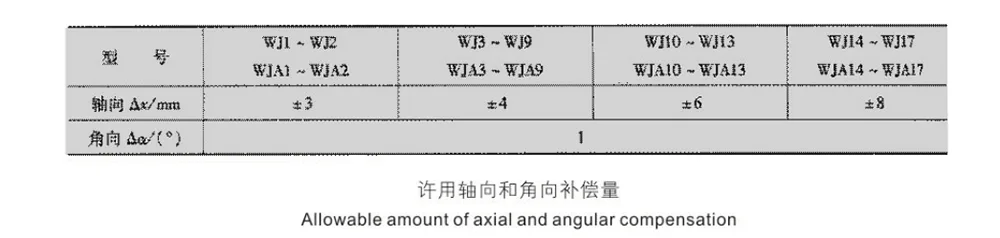

หลังจากประกอบแล้ว ข้อต่อครึ่งตัวแต่ละตัวจะต้องสามารถหมุนได้อย่างอิสระและเคลื่อนที่ในแนวแกนตามค่า Δx ที่ระบุในตารางที่ 4-107

คำถามที่พบบ่อย

คำถามที่ 1: ข้อต่อลูกกลิ้งทรงกลมชนิด WJA มีข้อดีอะไรบ้าง

A1: ข้อต่อลูกกลิ้งทรงกลมชนิด WJA ใช้รูเพลาทรงกระบอกในการเชื่อมต่อ ซึ่งมีความคล่องตัวสูงและการจัดตำแหน่งการประกอบที่เรียบง่าย ยังคงความสามารถในการชดเชยการกระจัดหลายมิติของข้อต่อลูกกลิ้งทรงกลม ทำให้ติดตั้งง่ายและมีเสถียรภาพในการส่งผ่านอย่างสมดุล ได้รับการออกแบบมาโดยเฉพาะเพื่อปรับให้เข้ากับกระปุกเกียร์ ดรัม และกลไกการส่งกำลังของเครื่องจักรกลหนักต่างๆ

คำถามที่ 2: สามารถใช้งานได้นานในสภาพแวดล้อมกลางแจ้งที่เต็มไปด้วยฝุ่น มัน และชื้นหรือไม่

A2: ผลิตภัณฑ์มีโครงสร้างการปิดผนึกเสริมแรง ซึ่งสามารถป้องกันฝุ่น น้ำมัน และไอน้ำเข้าสู่โครงสร้างภายในได้อย่างมีประสิทธิภาพ ในเวลาเดียวกัน มีความทนทานต่อการเปลี่ยนแปลงของอุณหภูมิทั้งในอุณหภูมิสูงและต่ำได้ดีเยี่ยม และสามารถปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนและสมบุกสมบัน เช่น พื้นที่เปิดโล่งกลางแจ้ง โรงงานที่เต็มไปด้วยฝุ่นและมัน ฯลฯ เพื่อการทำงานในระยะยาว

คำถามที่ 3: ผลิตภัณฑ์นี้สามารถใช้กับอุปกรณ์ที่รับน้ำหนักมากซึ่งสตาร์ทและหยุดบ่อยครั้งและทำงานอย่างต่อเนื่องเป็นเวลา 24 ชั่วโมงได้หรือไม่?

A3: ผลิตภัณฑ์ได้รับการบำบัดความร้อนโดยรวมเพื่อเพิ่มความแข็งแรงและต้านทานความล้าได้ดีเยี่ยม สามารถทนต่อแรงกระแทกจากการสตาร์ทและหยุดบ่อยครั้ง รวมถึงการทำงานต่อเนื่องเต็มโหลดในระยะยาว กำลังขับมีเสถียรภาพ อัตราความล้มเหลวต่ำ และเหมาะสำหรับโหมดการทำงานในอุตสาหกรรมที่มีความเข้มสูง

- คำถามที่ 4: ข้อดีของเทคโนโลยีการประมวลผลของผลิตภัณฑ์ประเภท WJA มีประโยชน์ต่อการทำงานของอุปกรณ์อย่างไร

A4: การตีขึ้นรูปแบบบูรณาการ + การประมวลผลด้วยความแม่นยำ CNC ช่วยให้มั่นใจในความแม่นยำของเครื่องจักรโดยรวม โดยมีข้อผิดพลาดด้านโคแอกเชียลเล็กน้อยและไม่มีการกระวนกระวายใจระหว่างการทำงาน การบดละเอียดของพื้นผิวสัมผัสของลูกกลิ้งทำให้ตาข่ายเรียบขึ้น การสูญเสียการส่งผ่านลดลง และมีโอกาสน้อยที่จะคลายหรือล้มเหลวตลอดระยะเวลาการทำงานที่ยาวนาน ซึ่งช่วยลดต้นทุนการบำรุงรักษาได้อย่างมาก
