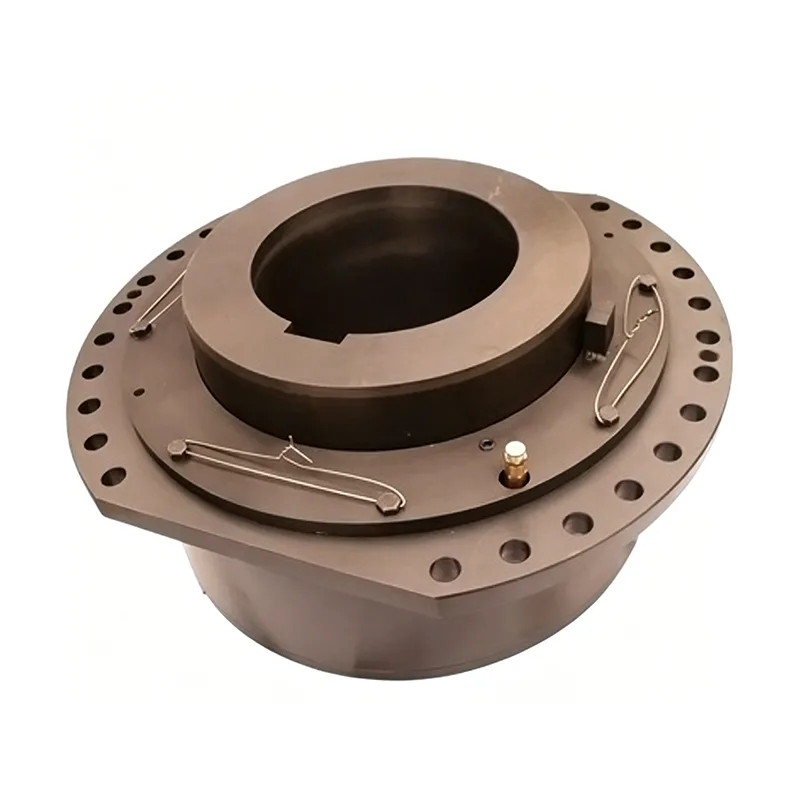

ข้อต่อลูกกลิ้งทรงกลม

ข้อต่อลูกกลิ้งทรงกลมเป็นส่วนประกอบระบบส่งกำลังแบบพิเศษที่พัฒนาขึ้นโดยเฉพาะเพื่อแก้ไขจุดบกพร่องที่สำคัญในระบบขับเคลื่อนดรัมของกลไกการยกเครน ช่วยแก้ไขข้อบกพร่องหลายประการที่มีอยู่ในคัปปลิ้งเกียร์แบบดั้งเดิม ระบบขับเคลื่อนด้วยเกียร์เปิด และโครงสร้างเพลาแบบประกบได้อย่างมีประสิทธิภาพ ด้วยการใช้ตาข่ายที่ยืดหยุ่นของลูกกลิ้งทรงกลมเพื่อส่งแรงบิด ผลิตภัณฑ์จึงมีลักษณะเฉพาะของตลับลูกปืนที่ปรับแนวได้เอง ทำให้สามารถปรับให้เข้ากับแนวที่ไม่ตรงเชิงมุมภายในอุปกรณ์ได้โดยอัตโนมัติ รูปแบบโครงสร้างมีขนาดกะทัดรัดและน้ำหนักเบา ทำให้มั่นใจได้ว่าจะไม่กินพื้นที่เพิ่มเติมภายในกลไกของรถเข็น เหมาะอย่างยิ่งสำหรับสภาพการทำงานที่ความเร็วต่ำ โหลดหนัก และขับเคลื่อนด้วยดรัมตามแบบฉบับของอุปกรณ์รอก นอกจากนี้ ยังนำเสนอการครอบคลุมพารามิเตอร์ที่หลากหลาย และรับประกันการทำงานที่เสถียรและเชื่อถือได้

การเปรียบเทียบข้อดีและข้อเสียของโครงสร้างข้อต่อเครนแบบดั้งเดิม

ในการเชื่อมโยงการส่งผ่านระหว่างเพลาส่งออกตัวลดและดรัมในกลไกการยกของเครน การออกแบบแบบดั้งเดิมโดยทั่วไปจะใช้ข้อต่อเกียร์แบบดิสก์ ไดรฟ์เกียร์เปิด หรือการเชื่อมต่อเพลาแบบประกบแกนคงที่และแกนลอย โครงสร้างแต่ละประเภทมีข้อเสียในการดำเนินงานที่แตกต่างกัน ซึ่งเป็นข้อจำกัดในการบำรุงรักษาอุปกรณ์และความยืดหยุ่นของโครงร่างโครงสร้าง

- ข้อต่อเกียร์แบบหลายแผ่นชนิดดิสก์ (สำหรับเครนขนาดเล็กถึงขนาดกลาง): แม้ว่าจะมีโครงสร้างโดยรวมที่กะทัดรัดและการผสานรวมในระดับสูง แต่รูปทรงเรขาคณิตที่ซับซ้อนส่งผลให้ต้นทุนการผลิตสูงและความยากลำบากในการประมวลผลที่สำคัญ นอกจากนี้ การมีน้ำหนักตัวเองที่สูงเป็นอุปสรรคต่อความคิดริเริ่มในการออกแบบน้ำหนักเบาสำหรับเครนขนาดเล็กถึงขนาดกลาง และขั้นตอนการถอดแยกชิ้นส่วนและการบำรุงรักษาที่ตามมานั้นไม่สะดวกอย่างมาก

- Open Gear Drives (สำหรับอุปกรณ์ที่มีน้ำหนักมาก): ใช้งานเป็นหลักในเครนที่มีความสามารถในการยกเกิน 80 ตัน การกำหนดค่านี้ช่วยลดความเร็วได้สองระดับ และช่วยเพิ่มระยะห่างจากศูนย์กลางระหว่างมอเตอร์และดรัม แม้ว่าโครงสร้างจะเรียบง่าย แต่ลักษณะการสัมผัสของเกียร์ทำให้สภาพการหล่อลื่นไม่ดี ด้วยเหตุนี้ พื้นผิวฟันเฟืองจึงไวต่อการสึกหรอและความล้มเหลวอย่างรวดเร็ว ส่งผลให้อุปกรณ์มีอัตราความล้มเหลวค่อนข้างสูง

- โครงสร้างเพลาแบบประกบแกนคงที่และแกนลอย (การออกแบบเพลายาว): การออกแบบเหล่านี้ช่วยลดขนาดแกนของดรัม จึงทำให้มีพื้นที่การติดตั้งที่กะทัดรัด อย่างไรก็ตาม จำเป็นต้องใช้ชุดประกอบเพลายาว ซึ่งจะเพิ่มน้ำหนักโดยรวมของกลไกการยก ยิ่งไปกว่านั้น การประกอบและการจัดตำแหน่งเกียร์ไม่สามารถทำแยกกันได้ กระบวนการถอดประกอบและประกอบกลับมีความยุ่งยาก ส่งผลให้ประสิทธิภาพในการบำรุงรักษาต่ำ

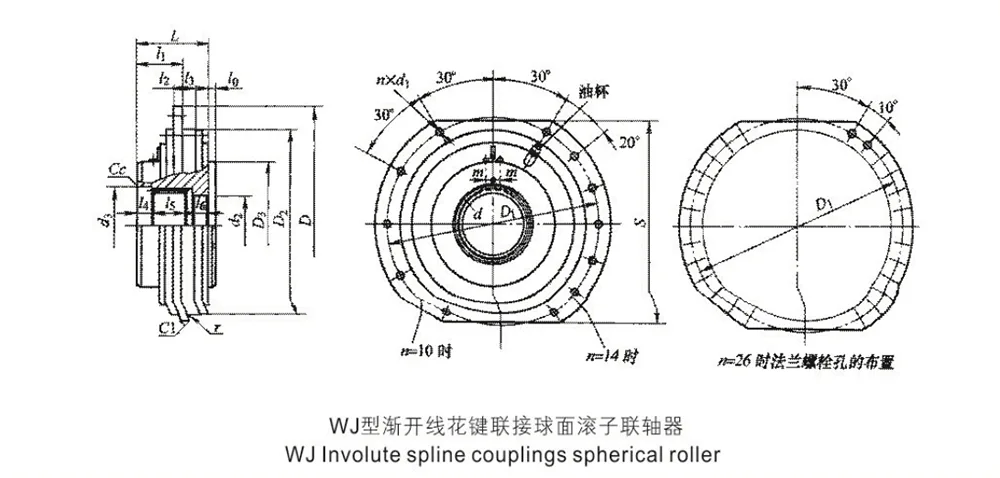

โครงสร้างผลิตภัณฑ์และหลักการส่งแรงบิด

ข้อต่อลูกกลิ้งทรงกลมมีองค์ประกอบโครงสร้างที่กำหนดไว้อย่างชัดเจนและวิธีการส่งแรงบิดที่ได้รับการออกแบบทางวิทยาศาสตร์ ด้วยการใช้ประโยชน์จากตาข่ายที่ยืดหยุ่นของลูกกลิ้งทรงกลม ทำให้สามารถส่งทั้งแรงบิดและแรงในแนวรัศมีไปพร้อมกัน ส่งผลให้มีความยืดหยุ่นในการปฏิบัติงานในระดับที่สูงขึ้น

- การกำหนดค่าโครงสร้างที่ครอบคลุม: ส่วนประกอบที่สมบูรณ์ประกอบด้วยส่วนประกอบหลักเป็นหลัก เช่น ครึ่งหนึ่งของข้อต่อ ปลอกด้านนอก ลูกกลิ้งทรงกลม ฝาครอบด้านใน และฝาครอบด้านนอก การจัดเรียงส่วนประกอบได้รับการปรับปรุงให้ดีขึ้น โดยปราศจากชิ้นส่วนที่มีความแม่นยำและซับซ้อนมากเกินไป ส่งผลให้อัตราความล้มเหลวลดลงอย่างมาก

- การส่งแรงบิดของตาข่ายตามเส้นรอบวง: ลูกกลิ้งทรงกลมจะถูกกระจายอย่างสม่ำเสมอไปตามเส้นรอบวงของข้อต่อ โดยจะอยู่ภายในรูกำหนดตำแหน่งที่อยู่ระหว่างครึ่งของข้อต่อและปลอกด้านนอก ด้วยการสัมผัสแบบแนบชิดและแรงอัดระหว่างลูกกลิ้งและรูที่เกี่ยวข้อง คัปปลิ้งจึงสามารถส่งผ่านทั้งแรงบิดและโหลดในแนวรัศมีได้แบบสองทิศทาง

- วิธีการประกอบที่ได้มาตรฐาน: ในระหว่างการทำงาน จะมีการติดตั้งคัปปลิ้งครึ่งหนึ่งและยึดเข้ากับเพลาเอาท์พุตของกระปุกเกียร์ (ตัวลด) ในขณะที่ปลอกด้านนอกจะเชื่อมต่ออย่างแน่นหนากับดรัมเชือกลวดโดยใช้โบลท์ที่มีความแข็งแรงสูง การกำหนดค่านี้ช่วยให้มั่นใจได้ถึงการกระจายโหลดที่สม่ำเสมอระหว่างการส่งสัญญาณ สร้างการเชื่อมต่อที่ปลอดภัยซึ่งมีความทนทานต่อการคลายตัวสูง

- ลักษณะการส่งผ่านเกียร์แบบยืดหยุ่น: กลไกการส่งผ่านโดยรวมนั้นคล้ายคลึงอย่างใกล้ชิดกับข้อต่อเกียร์แบบยืดหยุ่นพิน โดยอาศัยการส่งแรงที่ยืดหยุ่นจากองค์ประกอบกลิ้งเพื่อลดปัญหาแรงกระแทกและการสึกหรอจากการเสียดสีซึ่งมักเกี่ยวข้องกับระบบตาข่ายที่เข้มงวดได้อย่างมีประสิทธิภาพ

ลักษณะการดำเนินงานหลักและความสามารถในการชดเชย

ข้อต่อลูกกลิ้งทรงกลมมีฟังก์ชันการจัดตำแหน่งในตัว ทำให้สามารถปรับให้เข้ากับความเบี่ยงเบนในการปฏิบัติงานภายในอุปกรณ์ได้โดยอัตโนมัติ ช่วยแก้ไขปัญหาทั่วไปในการยกเครื่องจักรได้อย่างมีประสิทธิภาพ เช่น การติดตั้งที่ไม่ตรงแนวและการเปลี่ยนแปลงรูปแบบการปฏิบัติงาน ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานหนักในระยะยาว

1. ประสิทธิภาพการชดเชยการปรับแนวในตัวเอง: แสดงให้เห็นลักษณะการทำงานของตลับลูกปืนปรับแนวได้เอง ข้อต่อจะชดเชยการเยื้องศูนย์เชิงมุมระหว่างเพลาเอาท์พุตของกระปุกเกียร์และเพลาดรัมอย่างแม่นยำ ดังนั้นจึงรองรับทั้งข้อผิดพลาดในการประกอบเริ่มแรกและการเปลี่ยนรูปแบบไดนามิกระหว่างการทำงาน

2. ความสามารถในการปรับตัวให้เข้ากับการเคลื่อนที่แบบสัมพัทธ์แบบสองทิศทาง: ข้อต่อรองรับรูปแบบการเคลื่อนที่สัมพัทธ์ต่างๆ ระหว่างเพลาทั้งสองพร้อมกัน ชดเชยความเค้นที่เกิดขึ้นระหว่างการทำงานของอุปกรณ์ได้อย่างยืดหยุ่น สิ่งนี้จะช่วยป้องกันความล้มเหลว เช่น การยึดเกาะของเพลา (ความเค้นที่ล็อคไว้) การสึกหรอที่ผิดปกติ และการกระตุกของชุดเกียร์

3. ระบบส่งกำลังแบบแบริ่งรับน้ำหนักที่เสถียร: ข้อต่อจะจัดการทั้งการส่งแรงบิดในการทำงานและการรองรับโหลดในแนวรัศมีไปพร้อมๆ กัน โครงสร้างรับน้ำหนักได้รับการออกแบบมาอย่างเหมาะสม ทำให้มั่นใจได้ถึงประสิทธิภาพที่ไม่มีการลื่นและไม่มีการเคลื่อนตัวระหว่างการทำงานที่ความเร็วต่ำและงานหนักเป็นเวลานาน ความเสถียรในการส่งผ่านนั้นเหนือกว่าโครงสร้างเกียร์เปิดแบบดั้งเดิมอย่างมาก

ข้อดีเชิงโครงสร้าง

เมื่อเปรียบเทียบกับโครงสร้างระบบส่งกำลังแบบรอกแบบดั้งเดิม ข้อต่อลูกกลิ้งทรงกลมมีข้อได้เปรียบที่แตกต่างกันในแง่ของการออกแบบที่มีน้ำหนักเบา การจัดวางเชิงพื้นที่ ความง่ายในการติดตั้ง และความน่าเชื่อถือโดยรวม คุณลักษณะเหล่านี้ทำให้เหมาะสมอย่างยิ่งที่จะตอบสนองข้อจำกัดด้านพื้นที่และข้อกำหนดรูปแบบของรถเข็นยก

1. การออกแบบที่กะทัดรัดและน้ำหนักเบา: ด้วยขนาดโดยรวมที่เล็กและน้ำหนักของตัวเองที่ต่ำ ทำให้ไม่จำเป็นต้องใช้เพลายาวหรือชุดเกียร์ที่ซับซ้อนเพิ่มเติม ซึ่งช่วยลดน้ำหนักโดยรวมของกลไกได้อย่างมาก และปรับเค้าโครงโครงสร้างของรถเข็นเครนให้เหมาะสม

2. การติดตั้งและบำรุงรักษาที่สะดวก: การออกแบบมีโครงสร้างที่เรียบร้อยและตรรกะในการประกอบที่เรียบง่าย โดยไม่ต้องใช้ขั้นตอนการทดสอบการใช้งานที่ซับซ้อน งานประกอบและบำรุงรักษาสามารถดำเนินการได้อย่างอิสระ โดยแก้ไขจุดบกพร่องทั่วไปที่เกี่ยวข้องกับโครงสร้างแบบดั้งเดิมได้อย่างมีประสิทธิภาพ โดยเฉพาะอย่างยิ่ง ความยากในการถอดประกอบ/ประกอบกลับ และการไม่สามารถดำเนินการปรับเปลี่ยนแบบแยกส่วนได้

3. ความน่าเชื่อถือในการดำเนินงานสูง: ด้วยการขจัดข้อบกพร่องโดยธรรมชาติของเกียร์ที่เปิดเผยซึ่งมีแนวโน้มที่จะสึกหรอ โครงสร้างการยึดลูกกลิ้งที่ล้อมรอบยังคงไม่ได้รับผลกระทบจากปัจจัยด้านสิ่งแวดล้อมเป็นส่วนใหญ่ ช่วยให้การทำงานราบรื่นที่ความเร็วต่ำและมีเสียงรบกวนน้อยที่สุด ทำให้เหมาะอย่างยิ่งสำหรับสภาพการทำงานต่อเนื่องตามแบบฉบับของอุปกรณ์ยก

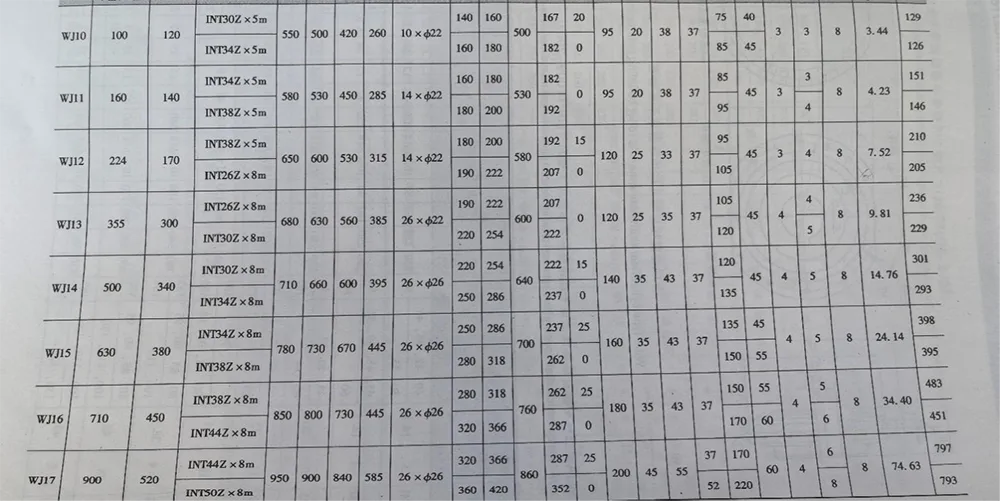

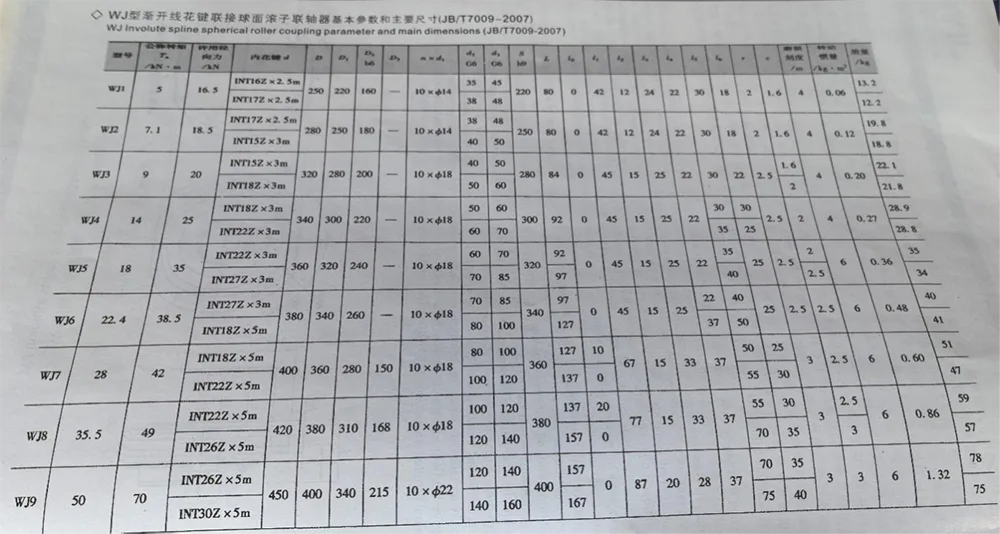

ความสามารถในการปรับตัวและช่วงพารามิเตอร์ในการทำงาน

ผลิตภัณฑ์นำเสนอพารามิเตอร์ที่หลากหลายและความสามารถในการปรับให้เข้ากับสภาวะการทำงานต่างๆ ได้อย่างยอดเยี่ยม ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อให้เหมาะกับความต้องการการส่งผ่านแบบพิเศษของเครื่องจักรยก โดยมีข้อกำหนดด้านประสิทธิภาพที่ยึดถือมาตรฐานงานหนักทางอุตสาหกรรมอย่างเคร่งครัด

- สถานการณ์อุปกรณ์ที่ใช้งานได้: ข้อต่อลูกกลิ้งทรงกลมถูกใช้เป็นหลักในกลไกการยกของเครน ระบบดรัมไดรฟ์ความเร็วต่ำ และอุปกรณ์ส่งกำลังที่คล้ายกันทั่วไป ได้รับการออกแบบมาโดยเฉพาะเพื่อตอบสนองความต้องการของอุตสาหกรรมการยกสำหรับการทำงานที่ความเร็วต่ำ งานหนัก และงานต่อเนื่อง

- ช่วงอุณหภูมิในการทำงาน: สามารถทำงานได้อย่างเสถียรและเป็นปกติภายในช่วงอุณหภูมิแวดล้อม -25°C ถึง +28°C ทำให้เหมาะสำหรับสภาพแวดล้อมภายในอาคารมาตรฐาน เช่นเดียวกับการยกกลางแจ้งที่ไม่รุนแรงมาก

- ช่วงพิกัดแรงบิด: ช่วงพิกัดการส่งแรงบิดครอบคลุมตั้งแต่ 5,000 N·m ถึง 900,000 N·m ครอบคลุมข้อกำหนดการส่งผ่านของอุปกรณ์ยกตั้งแต่ขนาดเล็กถึงขนาดกลางไปจนถึงเครื่องจักรขนาดใหญ่ได้อย่างมีประสิทธิภาพ

- ขีดจำกัดโหลดในแนวรัศมี: สามารถทนต่อแรงในแนวรัศมีตั้งแต่ 16,500 N ถึง 450,000 N ความสามารถในการรับน้ำหนักในแนวรัศมีที่แข็งแกร่งทำให้มั่นใจได้ว่าจะสามารถรองรับแรงในแนวรัศมีที่หนักซึ่งโดยทั่วไปเกี่ยวข้องกับระบบการยกแบบดรัมได้อย่างมีประสิทธิภาพ
