ข้อต่อแบบยืดหยุ่นชนิด HL

ต่างจากข้อต่อแบบยืดหยุ่นที่ใช้ยาง ข้อต่อแบบยืดหยุ่นแบบ HL ใช้ไนลอนที่มีความแข็งแรงสูงสำหรับหมุดส่งกำลัง โดยใช้ประโยชน์จากความเหนียวโดยธรรมชาติและความต้านทานแรงเฉือนของวัสดุไนลอนเพื่ออำนวยความสะดวกในการส่งกำลัง ในขณะที่วิธีการขับเคลื่อนโดยตรงแบบแข็งแบบดั้งเดิมมีแนวโน้มที่จะเกิดปัญหาทั่วไป เช่น การสึกหรอของรูกุญแจ การแตกหักของส่วนประกอบ การสั่นสะเทือนของอุปกรณ์ และเสียงรบกวนที่ผิดปกติ ผลิตภัณฑ์นี้นำเสนอโซลูชั่นที่สมบูรณ์แบบ โดยอาศัยหมุดไนลอนเพื่อรองรับแรงกระแทกจากการสตาร์ทและการหยุด ในขณะเดียวกันก็ช่วยลดแรงสั่นสะเทือนที่เกิดจากโหลดสลับกัน

ความสามารถในการออกแบบ

1. วัสดุของส่วนประกอบยางยืดคือผ้าลินินจึงมีความแข็งและทนทานต่อการสึกหรอสูง และใช้สำหรับสภาวะที่มีการกัดกร่อน

2. พื้นผิววงกลมของวงแหวนเบรกโลหะทำงานโดยการดับ

3. ขนาดรู ขนาดร่องสลัก และวิธีการกำหนดของข้อต่อเป็นไปตามข้อกำหนดของ GB/T 3852-1977 "ประเภทการเชื่อมต่อและขนาดของรูเพลา" สามารถเลือกรูของครึ่งข้อต่อทั้งสองแยกจากกันและรวมเข้าด้วยกันในรูปแบบใดก็ได้

4. อุณหภูมิในการทำงาน: ตั้งแต่-20 ถึง +70 ℃

5. มาตรฐานเดิมคือมาตรฐานสากล GB5051-85

ทำเครื่องหมายหมายเหตุ:

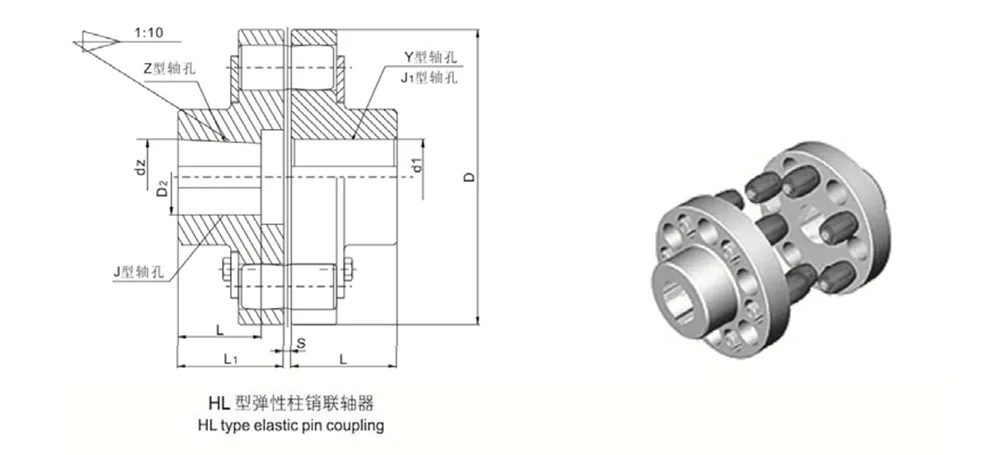

สำหรับประเภท Zand J ที่มีเคาน์เตอร์บอร์ จะไม่รวมความยาวของความพอดี ค่า L ดังรูปด้านล่าง

ทำเครื่องหมายตัวอย่าง:

ข้อต่อขาแบบยืดหยุ่นชนิด HL6

ปลายไดรฟ์: รูเพลาชนิด Y, รูกุญแจประเภท A, d1 คือ 65 มม., L คือ 142 มม.

ปลายขับเคลื่อน: รูเพลาชนิด Y, รูกุญแจประเภท A, d2 คือ 75 มม., L คือ 142 มม.

คลัป: HL6 YA75×142YA65×142 GB/T5014-2003

วัสดุของพินคือ MC6 ไลลอน

เพื่อปรับปรุงสภาพการสัมผัสและชดเชยความสามารถ ปลายด้านหนึ่งของหมุดควรทำเป็นรูปดรัม

ความเหมาะสมในการปฏิบัติงาน

ข้อต่อแบบยืดหยุ่นชนิด HL ได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับสภาพแวดล้อมการทำงานมาตรฐานที่โดดเด่นด้วยการสตาร์ท/หยุดบ่อยครั้งและโหลดที่ไม่เสถียร สามารถใช้งานร่วมกับอุปกรณ์เครื่องจักรกลทั่วไปส่วนใหญ่ที่เกี่ยวข้องกับโหลดระดับปานกลาง ดังนั้นจึงช่วยปรับสถานะการทำงานของอุปกรณ์จากแหล่งกำเนิดได้อย่างเหมาะสม

- ความสามารถในการปรับตัวต่อการกลับตัวบ่อยครั้ง: ออกแบบมาโดยเฉพาะสำหรับระบบส่งกำลังที่ต้องสตาร์ท/หยุดซ้ำๆ และการสลับทิศทางอย่างต่อเนื่อง ส่วนประกอบไนลอนแบบยืดหยุ่นมีความเหนียวเพียงพอที่จะทนต่อแรงกระแทกที่เกิดจากการเปลี่ยนทิศทางในระยะยาว ป้องกันปัญหาที่เกี่ยวข้องกับการเสื่อมสภาพหรือการแตกหักของวัสดุได้อย่างมีประสิทธิภาพ

- ความผันผวนของโหลดกันกระแทก: เมื่อเผชิญกับความผันผวนเล็กน้อยของโหลดหรือโหลดสูงสุดชั่วขณะระหว่างการทำงาน หมุดไนลอนจะใช้ความยืดหยุ่นโดยธรรมชาติเพื่อรองรับแรงกระแทกและกระจายแรง ดังนั้นจึงป้องกันเสียงรบกวนในการส่งผ่านและการสั่นสะเทือนของอุปกรณ์ที่เกิดจากความไม่เสถียรของโหลด

- การบรรเทาข้อเสียของการเชื่อมต่อที่แข็ง: ผลิตภัณฑ์นี้ใช้แทนข้อต่อแข็งแบบชิ้นเดียวแบบดั้งเดิม ช่วยลดแรงกระแทกที่รุนแรงที่เกี่ยวข้องกับการเชื่อมต่อโดยตรงที่แข็ง ช่วยลดความล้มเหลวของอุปกรณ์ทั่วไป เช่น การแตกหักของส่วนประกอบ การสึกหรอของรูกุญแจ การสั่นสะเทือนของร่างกาย และเสียงรบกวนจากการปฏิบัติงานได้อย่างมีประสิทธิภาพ

การป้องกันความปลอดภัย

- กลไกป้องกันการโอเวอร์โหลดแบบเสียสละ: ในกรณีที่สภาพการทำงานผิดปกติ เช่น อุปกรณ์ติดขัด การหยุดทำงาน หรือการโอเวอร์โหลดชั่วขณะ หมุดไนลอนภายในได้รับการออกแบบให้เสียหายก่อนเนื่องจากการแตกหักของแรงเฉือน ดังนั้นจึงตัดเส้นทางการส่งแรงบิดทั้งหมดอย่างแข็งขัน - การปกป้องอุปกรณ์หลักที่มีมูลค่าสูง: การโอเวอร์โหลดจะถูกขัดขวางอย่างมีประสิทธิภาพโดยการตัดหมุดยางยืด ป้องกันไม่ให้แพร่กระจายไปยังส่วนประกอบโครงสร้างปลายน้ำ ให้การปกป้องที่แข็งแกร่งสำหรับส่วนประกอบหลักที่มีราคาแพง เช่น มอเตอร์ ตัวลด และสปินเดิล เพื่อปกป้องส่วนประกอบจากความเสียหายที่ไม่อาจรักษากลับคืนได้

- การป้องกันที่เสถียรทางกลไก: กลไกการป้องกันทั้งหมดมีลักษณะเป็นกลไกล้วนๆ แต่ยังคงไม่ได้รับผลกระทบจากปัจจัยต่างๆ เช่น ไฟฟ้าดับ สัญญาณขัดข้อง หรือการรบกวนจากสิ่งแวดล้อม ด้วยเหตุนี้ ความเสถียรในการป้องกันจึงเหนือกว่าระบบความปลอดภัยแบบใช้สัญญาณเตือนแบบอิเล็กทรอนิกส์อย่างมาก ทำให้เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการประชุมเชิงปฏิบัติการทางอุตสาหกรรมที่ซับซ้อนและสมบุกสมบัน

ความเข้ากันได้ในการปฏิบัติงาน

เมื่อเปรียบเทียบกับข้อต่อแบบยืดหยุ่นมาตรฐาน ข้อต่อแบบยืดหยุ่นแบบ HL มีความสามารถในการรับน้ำหนักที่สูงกว่าและครอบคลุมสถานการณ์การใช้งานที่หลากหลายกว่า สามารถรองรับอุปกรณ์ส่งสัญญาณโหลดปานกลางหลายประเภทพร้อมกันในหลายอุตสาหกรรมได้

- การมุ่งเน้นการใช้งานแบบกำหนดเป้าหมาย: ได้รับการออกแบบมาเป็นหลักสำหรับสภาพแวดล้อมการทำงานที่มีการโหลดปานกลาง โดยเหมาะอย่างยิ่งสำหรับอุปกรณ์เครื่องจักรกลที่เกี่ยวข้องกับการสตาร์ท-หยุดบ่อยครั้ง การกลับทิศทาง และโหลดแรงกระแทกแบบสลับ โดยสามารถแก้ไขข้อบกพร่องของอุตสาหกรรมได้อย่างมีประสิทธิภาพ โดยเฉพาะความสามารถในการรับน้ำหนักที่ไม่เพียงพอของข้อต่อยาง และการขาดการดูดซับแรงกระแทกที่มีอยู่ในข้อต่อแบบแข็ง

- ความคล่องตัวทั่วทั้งอุตสาหกรรม: ความเข้ากันได้ของผลิตภัณฑ์ไม่ได้จำกัดตามหมวดหมู่อุปกรณ์ สามารถนำไปใช้ในเครื่องจักรทำเหมือง โรงงานผลิตทางอุตสาหกรรมที่ครอบคลุม เครื่องจักรแปรรูปอุตสาหกรรมเบาต่างๆ รวมถึงเครื่องจักรของเหลว เช่น ปั๊มน้ำและพัดลม

- ความสามารถในการปรับตัวให้เข้ากับอุปกรณ์ใหม่และอุปกรณ์ที่มีอยู่: ด้วยขนาดมาตรฐาน ข้อต่อสามารถติดตั้งล่วงหน้าได้โดยตรงเป็นส่วนประกอบ OEM ในอุปกรณ์ใหม่ นอกจากนี้ยังทำหน้าที่ทดแทนข้อต่อเก่าที่ชำรุดในเครื่องจักรที่มีอยู่ได้อย่างเหมาะสม กระบวนการติดตั้งเพิ่มเติมมีความยากต่ำและไม่จำเป็นต้องดัดแปลงโครงสร้างการส่งกำลังดั้งเดิมของอุปกรณ์

ทำไมต้องเลือก Jiteng?

ในฐานะผู้ผลิตดั้งเดิมของข้อต่อแบบยืดหยุ่นชนิด HL บริษัทของเราได้ทุ่มเทหลายปีให้กับการวิจัยและพัฒนาและการผลิตข้อต่อแบบยืดหยุ่นและตัวจำกัดแรงบิดต่างๆ เราให้บริการสนับสนุนแบบครบวงจรแก่ผู้ซื้อในประเทศและต่างประเทศ ครอบคลุมทุกขั้นตอนตั้งแต่การควบคุมคุณภาพผลิตภัณฑ์และการจัดส่ง ไปจนถึงการเลือกผลิตภัณฑ์และการสนับสนุนหลังการขาย

1. R&D & การผลิตภายในองค์กรพร้อมการควบคุมคุณภาพอย่างเข้มงวด:

ข้อต่อชนิด HL ทั้งชุดผ่านการผลิตแบบครบวงจรภายในบริษัท หมุดยางยืดไนลอนซึ่งเป็นส่วนประกอบจากภายนอกเพียงชนิดเดียวนั้นผลิตขึ้นโดยใช้วัตถุดิบที่จัดซื้ออย่างเข้มงวด มีความบริสุทธิ์สูง และทนทานต่อการสึกหรอ ทุกชุดผ่านการทดสอบแรงบิดและแรงเฉือนอย่างเข้มงวดก่อนออกจากโรงงาน

2. สต็อกสินค้าที่เพียงพอและการจัดส่งที่มีประสิทธิภาพ:

เรามีสินค้าคงคลังที่พร้อมสำหรับรุ่นข้อต่อมาตรฐานและหมุดไนลอนสำรอง เรามีความพร้อมในการตอบสนองคำสั่งซื้อตั้งแต่ตัวอย่างในหน่วยเดียวไปจนถึงการซื้อจำนวนมาก ดังนั้นจึงช่วยลดระยะเวลารอคอยสินค้าที่มักเกี่ยวข้องกับวงจรการผลิตแบบกำหนดเองได้

3. บริการเลือกผลิตภัณฑ์ที่แม่นยำฟรี

ทีมเทคนิคของเราจะวิเคราะห์ปัจจัยต่างๆ เช่น ประเภทโหลดอุปกรณ์ ความถี่ในการสตาร์ท-หยุด และพารามิเตอร์เส้นผ่านศูนย์กลางเพลา เพื่อแยกความแตกต่างระหว่างหมุดยางยืด HL และชุดผลิตภัณฑ์ปลอกยางยืด TL ดังนั้นจึงจับคู่ลูกค้าแต่ละรายกับโซลูชันข้อต่อที่เหมาะสมที่สุด

4. การสนับสนุนหลังการขายที่ครอบคลุมและครบวงจร

เราจัดเตรียมแบบแสดงมิติและแบบฝึกหัดการติดตั้งให้ฟรี และให้คำแนะนำทางเทคนิคระยะไกลสำหรับลูกค้าต่างประเทศโดยเฉพาะ นอกจากนี้ เรายังสนับสนุนการปรับแต่งขนาดรูและหมุดที่ไม่ได้มาตรฐานด้วยระดับความแข็งพิเศษ เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับอุปกรณ์ที่ทำงานภายใต้สภาวะเฉพาะได้
