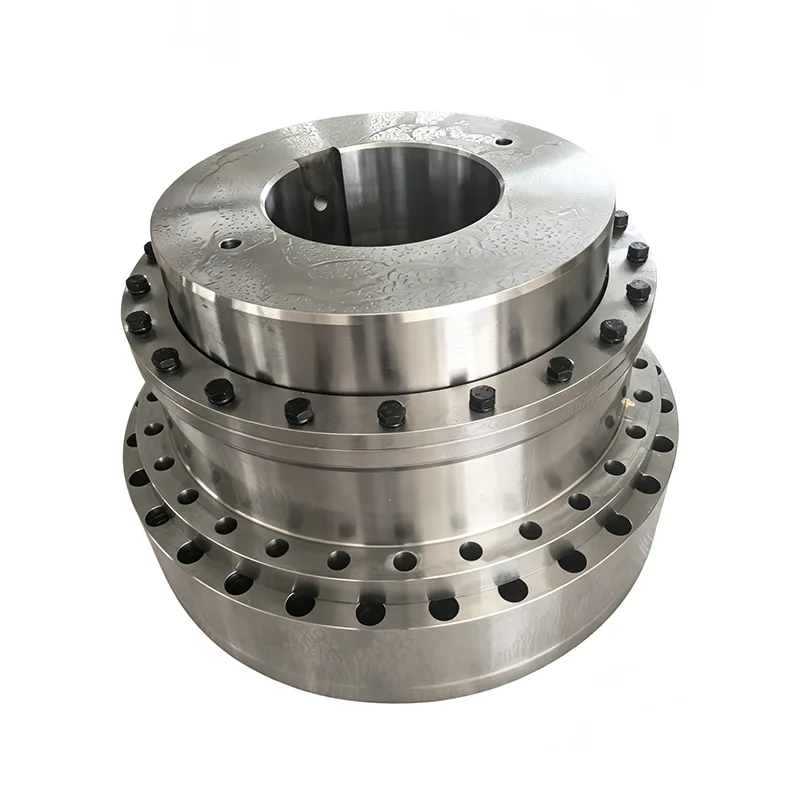

ข้อต่อดรัมเกียร์ชนิด GICL

ข้อต่อดรัมเกียร์แบบ GICL ทำหน้าที่เป็นส่วนประกอบเชื่อมต่อหลักสำหรับงานหนักในระบบส่งกำลังทางอุตสาหกรรม การใช้โครงสร้างตาข่ายที่เป็นเอกลักษณ์ซึ่งจับคู่ฟันภายนอกที่นูน (ครอบฟัน) กับฟันภายในที่เป็นเส้นตรง จะช่วยเอาชนะข้อจำกัดของข้อต่อเกียร์ฟันตรงมาตรฐาน ซึ่งประสบปัญหาความสามารถในการชดเชยการวางแนวที่จำกัด โดยใช้ประโยชน์จากส่วนโค้งของฟันเฟืองเพื่อให้ได้การชดเชยหลายทิศทางสำหรับการวางแนวที่ไม่ตรงในการติดตั้ง

ผลิตภัณฑ์นี้มีความสามารถในการบิดสูงสุดเป็นพิเศษและการสูญเสียกำลังน้อยที่สุด สามารถรองรับการทำงานเต็มกำลังอย่างต่อเนื่องของเครื่องจักรกลหนัก เช่น โรงสีลูกกลมและเครื่องบด ในระยะเวลาที่ขยายออกไป ขณะเดียวกันก็เหมาะอย่างยิ่งสำหรับชุดส่งกำลังและอุปกรณ์ที่มีความแม่นยำสูงที่ทำงานในสภาพแวดล้อมกลางแจ้งที่รุนแรง

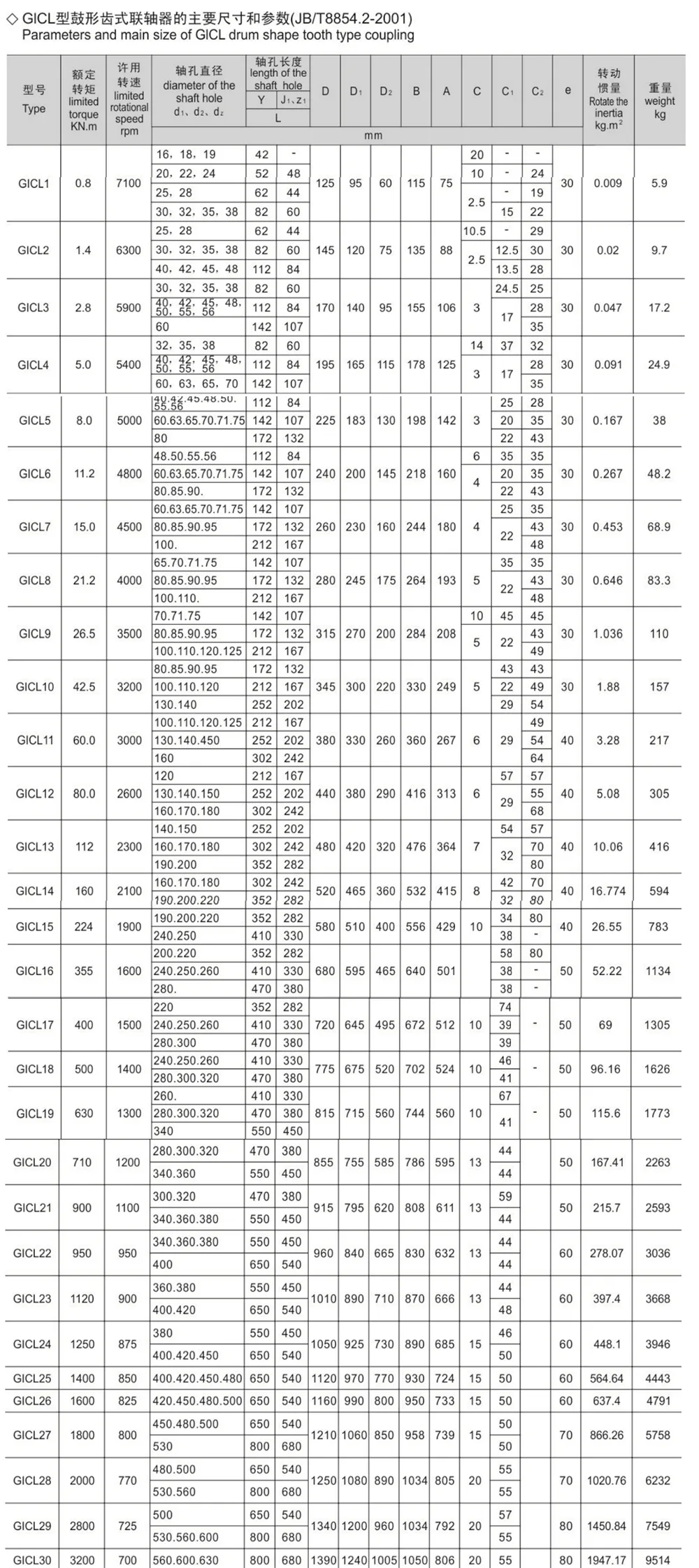

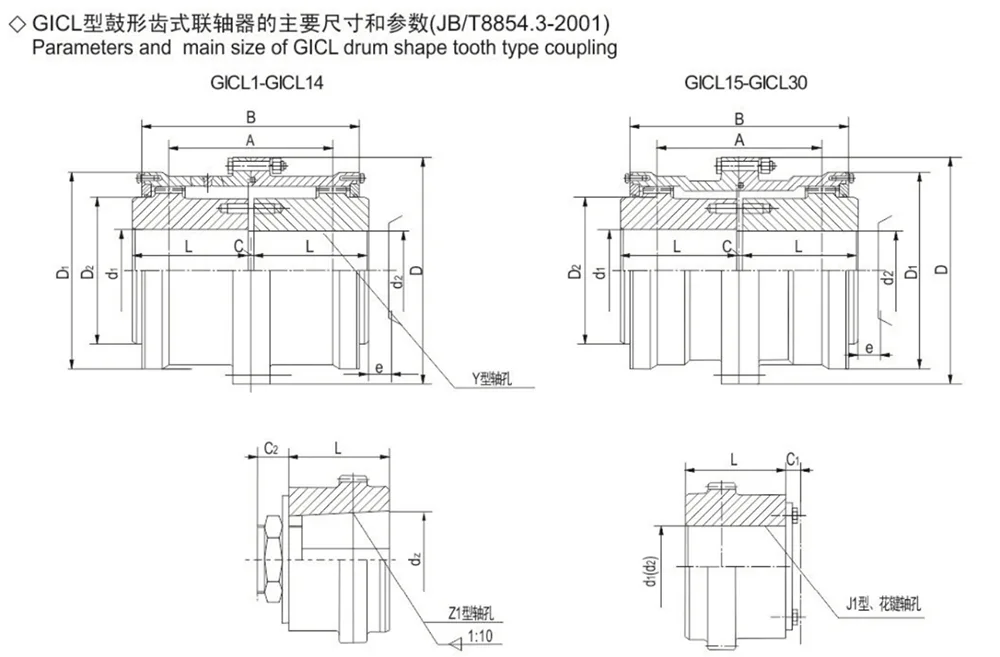

1. คุณภาพและโมเมนต์ความเฉื่อยเป็นการประมาณโดยคำนวณจากเส้นผ่านศูนย์กลางน้อยที่สุดและความยาวแกนที่ใหญ่ที่สุด

2. แหวนซีลถูกนำมาใช้โดยพื้นผิวทรงกลมที่อัดด้วยยาง

3. ตามความต้องการ รูเพลา J1 ไม่สามารถใช้วงแหวนบล็อกที่ส่วนท้ายได้

4. อนุญาตให้วางแนวชดเชย 1° 30'

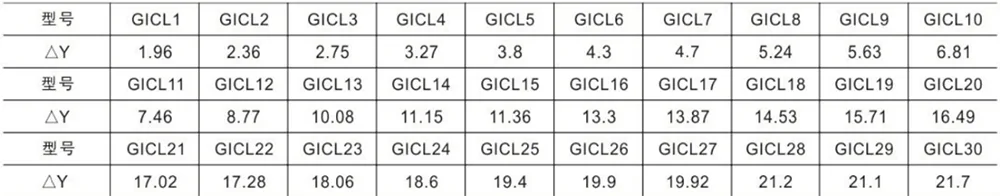

5. อนุญาตให้ชดเชยรัศมี Y เป็นไปตามรายการต่อไปนี้

ข้อดีด้านประสิทธิภาพคืออะไร?

1. ความสามารถในการรับน้ำหนักสูงเป็นพิเศษและระบบส่งกำลังแบบประหยัดพลังงาน

ข้อต่อดรัมเกียร์แบบ GICL มีพิกัดแรงบิดที่โดดเด่นและการสูญเสียการส่งผ่านกำลังต่ำมาก ส่งผลให้ประสิทธิภาพการส่งผ่านสูง ช่วยอนุรักษ์พลังงานและลดต้นทุนแม้ในระหว่างการใช้งานเต็มโหลดเป็นเวลานาน ตอบสนองความต้องการพลังงานอย่างต่อเนื่องของเครื่องจักรกลหนักผลผลิตสูงได้อย่างมีประสิทธิภาพ

2. การชดเชยการเยื้องศูนย์แบบหลายมิติด้วยการครอบฟัน

ด้วยโครงสร้างเฟืองครอบฟันอันเป็นเอกลักษณ์ ซึ่งใช้ระยะห่างจากโปรไฟล์ฟันโค้ง การมีเพศสัมพันธ์สามารถชดเชยแนวแกน แนวรัศมี และเชิงมุมไปพร้อมๆ กัน ซึ่งช่วยแก้ไขความท้าทายทั่วทั้งอุตสาหกรรมในการบรรลุการจัดตำแหน่งโคแอกเชียลที่แม่นยำระหว่างการประกอบอุปกรณ์

3. การทำงานที่ราบรื่น ลดเสียงรบกวน และการป้องกันระยะยาว

ข้อต่อให้การกันกระแทกโดยธรรมชาติและผลกระทบจากการสั่นสะเทือนระหว่างการทำงาน ส่งผลให้ระดับเสียงรบกวนโดยรวมต่ำ ช่วยให้มั่นใจได้ถึงการส่งกำลังที่ราบรื่นทั้งในสภาวะการทำงานทั้งความเร็วสูงและความเร็วต่ำ ช่วยลดการสั่นสะเทือนโดยรวมของเครื่องจักรและการสึกหรอของส่วนประกอบได้อย่างมีประสิทธิภาพ จึงช่วยยืดอายุการใช้งานของระบบส่งกำลังทั้งหมด

แอปพลิเคชันสากลในทุกสถานการณ์

1. ส่วนประกอบมาตรฐานสำหรับเครื่องจักรกลหนัก

ข้อต่อดรัมเกียร์แบบ GICL เข้ากันได้กับเครื่องจักรกลหนักทั่วไปหลายประเภท รวมถึงโรงบด เครื่องบด รอก สายพานลำเลียง โรงรีด รอก ปั๊มเคมี และคอมเพรสเซอร์ขนาดใหญ่ โดยทำหน้าที่เป็นส่วนประกอบเชื่อมต่อที่กำหนดไว้บ่อยครั้งสำหรับผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) ของเครื่องจักรอุตสาหกรรมหนัก

2. การทำงานที่มั่นคงในสภาพแวดล้อมที่หลากหลาย

ไม่ว่าจะใช้งานในสภาพแวดล้อมกลางแจ้งที่รุนแรงซึ่งสัมผัสกับลมและฝน ในโรงงานที่มีโหลดสูงซึ่งต้องการการผลิตอย่างต่อเนื่องตลอด 24 ชั่วโมง หรือในสถานีส่งสัญญาณที่มีความแม่นยำซึ่งความแม่นยำในการจัดตำแหน่งสูงเป็นสิ่งสำคัญยิ่ง ข้อต่อนี้รักษาประสิทธิภาพที่มั่นคงและเชื่อถือได้

3. ส่วนประกอบมาตรฐานที่คุ้มค่า

สามารถปรับให้เข้ากับสภาพแวดล้อมที่หลากหลายได้สูงและโดดเด่นด้วยอัตราความล้มเหลวของภาคสนามต่ำ ส่วนประกอบเหล่านี้เสนอต้นทุนการจัดซื้อและการบำรุงรักษาโดยรวมที่ควบคุมได้ โดดเด่นในฐานะส่วนประกอบมาตรฐานที่คุ้มต้นทุนสูงสำหรับระบบส่งกำลังงานหนักต่างๆ ที่พบในงานอุตสาหกรรมและเหมืองแร่

รับประกันการจัดหาโดยตรงจากโรงงานต้นทาง

ด้วยการใช้ประโยชน์จากสายการผลิตภายในองค์กรของเราเอง เราจึงสามารถบรรลุการผลิตแบบอัตโนมัติเต็มรูปแบบตลอดขั้นตอนการทำงานทั้งหมด ตั้งแต่การควบคุมคุณภาพ การปรับแต่ง และการกำหนดราคา ไปจนถึงการสนับสนุนหลังการขาย ดังนั้นจึงกำจัดมาร์กอัปที่กำหนดโดยคนกลาง

1. การควบคุมคุณภาพอย่างเข้มงวดและเป็นมาตรฐาน

ผลิตภัณฑ์ทั้งหมดผลิตและจัดส่งตามมาตรฐานอุตสาหกรรมในปัจจุบันอย่างเคร่งครัด ทุกยูนิตที่เสร็จสมบูรณ์จะผ่านกระบวนการตรวจสอบสามขั้นตอนที่เข้มงวด—การตรวจสอบมิติที่แม่นยำ การทดสอบแรงบิดพิกัดจริง และการตรวจสอบด้วยภาพอย่างครอบคลุม—เพื่อรับประกันคุณภาพของโรงงานที่แน่วแน่

2. บริการปรับแต่งที่ไม่ได้มาตรฐานที่ยืดหยุ่น

เรานำเสนอบริการปรับแต่งที่ยืดหยุ่นเพื่อตอบสนองความต้องการของลูกค้าโดยเฉพาะ รวมถึงขนาดภายนอกที่ไม่ได้มาตรฐานและเส้นผ่านศูนย์กลางรูเจาะแบบพิเศษ นอกจากนี้ เราสามารถสร้างโมเดลที่ปรับแต่งเองซึ่งออกแบบมาโดยเฉพาะเพื่อให้ทนทานต่อสภาวะการทำงานที่ท้าทาย เช่น สภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรืออุณหภูมิที่สูงมาก

3. ราคาตรงจากโรงงานและการสนับสนุนหลังการขาย

ด้วยการกำจัดมาร์กอัปตัวกลางหลายชั้น เราจึงเสนอราคาที่แข่งขันได้—พร้อมอัตราที่ดีกว่าสำหรับการสั่งซื้อจำนวนมาก เราให้การสนับสนุนด้านเทคนิคและบริการหลังการขายอย่างครอบคลุม โดยนำเสนอโซลูชั่นการส่งสัญญาณที่คุ้มค่าแก่องค์กรอุตสาหกรรมและเหมืองแร่ที่หลากหลายอย่างต่อเนื่อง

คำถามที่พบบ่อย

คำถามที่ 1: ข้อแตกต่างหลักระหว่างดรัมเกียร์คัปปลิ้งแบบ GICL และคัปปลิ้งฟันตรงแบบมาตรฐานคืออะไร

A1: ข้อต่อฟันตรงแบบมาตรฐานมีลักษณะเป็นเส้นตรง ซึ่งช่วยให้เกิดการวางแนวที่ไม่ตรงเพียงเล็กน้อยเท่านั้น และกำหนดข้อกำหนดที่เข้มงวดสำหรับการวางแนวการติดตั้ง ในทางตรงกันข้าม GICL ใช้โปรไฟล์ฟันภายนอก "รูปกลอง" (ครอบฟัน) การออกแบบนี้ช่วยให้มั่นใจได้ถึงการกระจายน้ำหนักที่สม่ำเสมอทั่วทั้งพื้นผิวฟัน และให้ช่วงการชดเชยที่กว้างขึ้นอย่างมากสำหรับแนวแนวแกน แนวรัศมี และเชิงมุม ด้วยเหตุนี้ GICL จึงทำงานได้อย่างน่าเชื่อถือแม้ในขณะที่การติดตั้งอุปกรณ์มีความเบี่ยงเบนในการจัดตำแหน่งมากขึ้น ทำให้เหมาะสมกับสภาพการทำงานที่หลากหลายยิ่งขึ้น

คำถามที่ 2: ผลิตภัณฑ์นี้สามารถใช้เป็นเวลานานในสภาพแวดล้อมกลางแจ้งที่มีฝุ่นและฝนตกหนักได้หรือไม่

A2: ผลิตภัณฑ์นี้มีโครงสร้างเฟืองโลหะทั้งหมดและไม่มีส่วนประกอบที่ยืดหยุ่น เช่น ยางหรือไนลอน ที่มีแนวโน้มที่จะเสื่อมสภาพ ทำงานได้อย่างเสถียรในสภาพแวดล้อมกลางแจ้งที่ชื้นและมีฝุ่นมาก การหล่อลื่นด้วยจาระบีเป็นประจำเป็นประจำเป็นการบำรุงรักษาที่จำเป็นเท่านั้น ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานตลอดทั้งปีในการขุดและโรงงานบดกลางแจ้ง

คำถามที่ 3: ข้อต่อ GICL เป็นตัวเลือกที่เหมาะสมสำหรับอุปกรณ์ที่สลับระหว่างความเร็วในการทำงานสูงและต่ำบ่อยครั้งหรือไม่

A3: ข้อต่อดรัมเกียร์แบบ GICL ช่วยให้การส่งผ่านกำลังราบรื่นภายใต้สภาวะการทำงานทั้งความเร็วสูงและความเร็วต่ำ ให้ความสามารถในการหน่วงการสั่นสะเทือนและลดเสียงรบกวนได้ดีเยี่ยม แรงกระแทกจากแรงสั่นสะเทือนที่เกิดจากความผันผวนของความเร็วบ่อยครั้งจะถูกบัฟเฟอร์และดูดซับอย่างมีประสิทธิภาพผ่านตะแกรงฟันเฟือง ดังนั้นจึงลดการสึกหรอของระบบเพลาและตัวลดเกียร์

คำถามที่ 4: จะเกิดอะไรขึ้นหากขนาดรูเพลาที่ต้องการไม่ตรงกับข้อกำหนดมาตรฐาน โรงงานสามารถทำการเจาะรูแบบกำหนดเองได้หรือไม่?

A4: เรารองรับบริการตัดเฉือนแบบกำหนดเอง ในฐานะผู้ผลิตโดยตรง เราสามารถตัดเฉือนรูเพลาที่ไม่ได้มาตรฐานเพื่อให้ตรงกับเส้นผ่านศูนย์กลางเพลาที่แท้จริงของอุปกรณ์ของลูกค้าของเราได้ นอกจากนี้ สำหรับการใช้งานที่เกี่ยวข้องกับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือสภาวะที่มีอุณหภูมิสูง เราสามารถใช้การรักษาพื้นผิวแบบพิเศษเพื่อให้ตรงตามข้อกำหนดการประกอบเฉพาะของเครื่องจักรที่ไม่ได้มาตรฐาน
