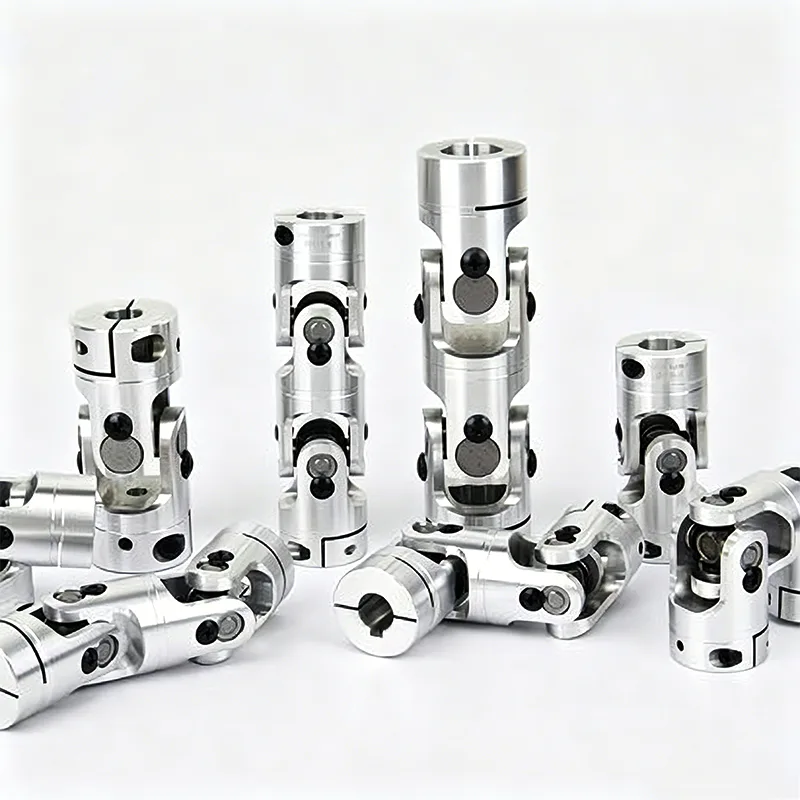

ข้อต่ออเนกประสงค์แบบยืดไสลด์

Telescopic Universal Joint เป็นส่วนประกอบระบบส่งกำลังอเนกประสงค์ที่ได้รับการอัพเกรดโดยใช้ข้อต่อสากลแบบดั้งเดิม แตกต่างจากข้อต่อสากลแบบตายตัวทั่วไปซึ่งสามารถชดเชยมุมได้เท่านั้น ส่วนประกอบนี้สามารถแก้ปัญหาจำนวนมากในอุปกรณ์อุตสาหกรรมที่เกิดจากข้อผิดพลาดในการติดตั้ง การเสียรูปของเฟรม และการสั่นสะเทือนขณะทำงาน เช่น การเปลี่ยนแปลงระยะเพลา ออฟเซ็ตศูนย์กลาง และปัญหาการส่งผ่าน

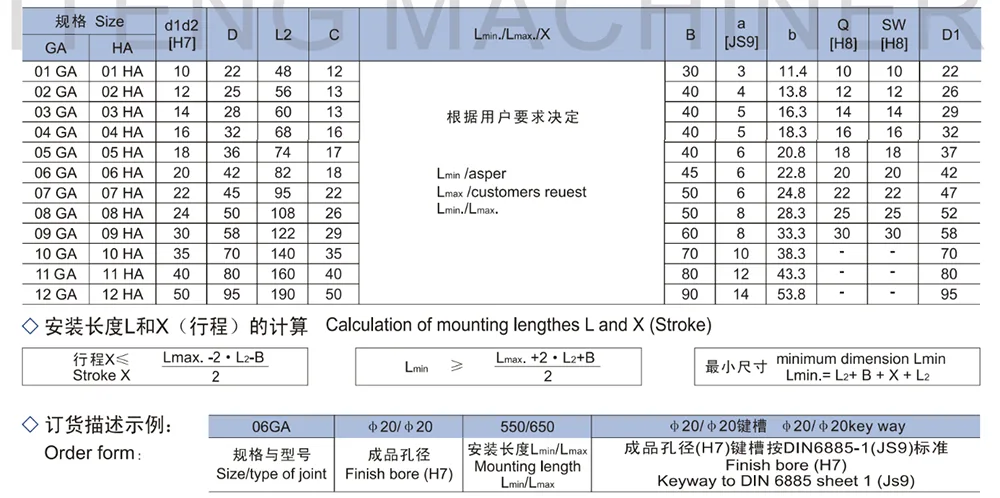

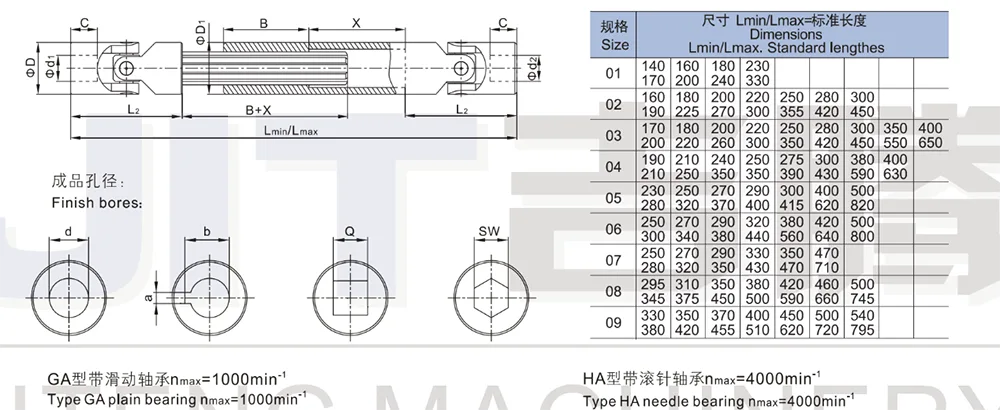

1.ข้อต่อคู่ที่มีความแม่นยำ - ขยายได้ มุมประกบสูงสุด 45 สำหรับแต่ละข้อต่อ

2. การเชื่อมระยะทางของเพลาที่ใหญ่ขึ้น

3.ประเภท GA (แบริ่งธรรมดา) nmax.=1000นาที⁻¹

4. ประเภท HA (แบริ่งเข็ม) nmax.=4000min⁻¹

5. มีจำหน่ายพร้อมรูเจาะผิวสำเร็จ H7 - ตามคำขอพร้อมรูสลัก รูหกเหลี่ยม หรือรูสี่เหลี่ยม

การออกแบบโครงสร้างหลัก

Telescopic Universal Joint ใช้การออกแบบโครงสร้างคอมโพสิตแบบบูรณาการ โดยผสมผสานกลไกการเลื่อนแบบยืดไสลด์เข้ากับกลไกการส่งกำลังแบบสากล โครงสร้างมีขนาดกะทัดรัด ความพอดีแม่นยำ และมีความทนทานสูง

1. กลไกยืดไสลด์แบบเลื่อนในตัว

ส่วนประกอบแบบยืดไสลด์แบบเลื่อนพิเศษได้รับการติดตั้งภายใน โดยอาศัยความร่วมมือที่แม่นยำเพื่อให้เกิดการเลื่อนในแนวแกนอิสระ โดยสามารถปรับความยาวที่มีประสิทธิภาพได้โดยอัตโนมัติตามระยะห่างที่แท้จริงของอุปกรณ์ โดยไม่จำเป็นต้องถอดประกอบและปรับเพิ่มเติม และเหมาะสำหรับสถานการณ์การติดตั้งที่มีระยะห่างผันแปร

2. โครงสร้างระบบส่งกำลังพวงมาลัยแบบสากล

มันยังคงรักษาข้อได้เปรียบในการบังคับเลี้ยวในมุมกว้างของข้อต่อสากลแบบดั้งเดิม และรองรับการส่งผ่านออฟเซ็ตมุมสองแกน ทะลุขีดจำกัดของโคแอกเชียลและมุมเล็กๆ ตรงตามข้อกำหนดการส่งกำลังของรูปแบบเชิงพื้นที่ที่ซับซ้อน

3. การออกแบบบูรณาการแบบบูรณาการ

ฟังก์ชั่นยืดไสลด์และอเนกประสงค์ถูกรวมเป็นหนึ่งเดียว โดยไม่มีอุปกรณ์เสริมภายนอกเพิ่มเติม โครงสร้างโดยรวมนั้นเรียบง่ายและกะทัดรัด พร้อมการตอบสนองการส่งข้อมูลโดยตรง หลีกเลี่ยงปัญหาต่างๆ เช่น การคลายตัวของโครงสร้างแบบแยก ช่องว่างที่มากเกินไป และความล่าช้าในการส่งข้อมูล

หลักการทำงาน

1. หลักการชดเชยการขยายตัวและการหดตัวของแกน

ในระหว่างการทำงาน โดยจะขยายและหดตัวได้อย่างอิสระผ่านโครงสร้างการเลื่อนในตัว โดยชดเชยการเคลื่อนที่ตามแนวแกนที่เกิดจากการสตาร์ท-หยุดอุปกรณ์ การเปลี่ยนแปลงโหลด และการเสียรูปของชั้นวางโดยอัตโนมัติ ช่วยขจัดปัญหาต่างๆ เช่น การติดขัดของระบบเพลา การดึง และการสะสมความเค้น

2. หลักการส่งสัญญาณสากลมุมกว้าง

ด้วยการใช้คุณลักษณะของโครงสร้างบานพับอเนกประสงค์ มันยังคงรักษาการหมุนแบบซิงโครนัส แม้ว่าเพลาทั้งสองจะมีการเบี่ยงเบนมุมมาก ไม่ขนานกัน และไม่เป็นโคแอกเชียลก็ตาม มันส่งแรงบิดพิกัดได้อย่างเสถียร

3. การส่งสมดุลแบบปรับตัวแบบไดนามิก

การชดเชยความยาวและการส่งมุมจะดำเนินการพร้อมกัน ปรับให้เข้ากับการเปลี่ยนแปลงแบบไดนามิกในสภาพอุปกรณ์แบบเรียลไทม์ ไม่ว่าจะเป็นการเบี่ยงเบนในการติดตั้งหรือการเคลื่อนตัวของราง ก็สามารถเข้ากันได้โดยอัตโนมัติ ทำให้ได้กำลังขับที่เสถียรตลอดเวลา

สถานการณ์การใช้งาน

ข้อต่ออเนกประสงค์แบบยืดไสลด์ที่มีข้อดีเฉพาะตัวของการชดเชยแบบคู่ ความสามารถในการปรับตัวสูง และการปรับตัวด้วยตนเองแบบไดนามิก เหมาะสำหรับสถานการณ์การส่งผ่านทางอุตสาหกรรมต่างๆ ที่เกี่ยวข้องกับการกระจัดและการเบี่ยงเบนมุม

- ระบบส่งกำลังของเครื่องจักรก่อสร้าง: ปรับให้เข้ากับโครงสร้างการส่งกำลังต่างๆ ของอุปกรณ์ทางวิศวกรรม จัดการกับสภาวะการเคลื่อนที่ที่ซับซ้อนที่เกิดจากการสั่นสะเทือนในการทำงานของอุปกรณ์ การเสียรูป และการเปลี่ยนแปลงมุม

- อุปกรณ์ลำเลียงและสายการประกอบ: ใช้สำหรับสายพานลำเลียงและสายการประกอบอัตโนมัติ เหมาะสำหรับความต้องการการส่งผ่านที่มั่นคงของอุปกรณ์ที่มีการทำงานอย่างต่อเนื่องในระยะยาว การเสียรูปเล็กน้อย และการเปลี่ยนแปลงระยะห่างเล็กน้อย

- เครื่องจักรทั่วไปและเครื่องจักรกลหนัก: ปรับให้เข้ากับเครื่องจักรกลหนักทั่วไป เช่น อุตสาหกรรมโลหะวิทยา เหมืองแร่ และเคมี เข้ากันได้กับสภาพการทำงานที่ซับซ้อนที่เกี่ยวข้องกับฝุ่น การสั่นสะเทือน และความผันผวนของโหลดอย่างมีนัยสำคัญ

- อุปกรณ์ที่ปรับแต่งไม่ได้มาตรฐาน: สำหรับอุปกรณ์ที่ไม่ได้มาตรฐานซึ่งมีระยะห่างในการติดตั้งแบบแปรผัน การจัดแนวเพลาที่ยากลำบาก และข้อกำหนดในการถอดและแก้ไขข้อบกพร่องบ่อยครั้ง ความสามารถในการปรับตัวนั้นเหนือกว่าส่วนประกอบการส่งผ่านแบบคงที่แบบเดิมมาก

คำถามที่พบบ่อย

คำถามที่ 1: ข้อแตกต่างพื้นฐานระหว่าง Telescopic Universal Joint และ Universal Joint ทั่วไปคืออะไร?

A1: ข้อต่อสากลทั่วไปรองรับเฉพาะการชดเชยความเบี่ยงเบนของมุมเท่านั้น และไม่สามารถรองรับการเคลื่อนที่ตามแนวแกนได้ ในทางกลับกัน ข้อต่ออเนกประสงค์แบบยืดไสลด์มีทั้งการชดเชยส่วนขยายตามแนวแกนและความสามารถในการโก่งมุมขนาดใหญ่ และสามารถรองรับการเบี่ยงเบนของมุม การเปลี่ยนแปลงระยะห่าง และรันเอาท์ได้พร้อมกัน ทำให้เหมาะสำหรับสภาวะไดนามิกมากขึ้น

- Q2: เมื่ออุปกรณ์กำลังทำงาน มีการเคลื่อนที่ตามแนวแกน สินค้านี้เหมาะกับการใช้งานดังกล่าวหรือไม่?

A2: ผลิตภัณฑ์นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการเคลื่อนที่ตามแนวแกนและการเปลี่ยนแปลงระยะห่างแบบไดนามิก สามารถขยายและหดตัวได้โดยอัตโนมัติเพื่อชดเชยการกระจัด ปกป้องระบบเพลาและแบริ่งได้อย่างมีประสิทธิภาพ และป้องกันไม่ให้อุปกรณ์เสียหายจากการดึงมากเกินไป

- Q3: สามารถใช้งานได้หรือไม่หากระยะห่างในการติดตั้งไม่คงที่และอุปกรณ์จำเป็นต้องถอดประกอบ ตรวจแก้จุดบกพร่อง และปรับแต่งบ่อยครั้ง

A3: มีฟังก์ชันการขยายและการปรับอัตโนมัติ ไม่จำเป็นต้องติดตั้งระยะที่แม่นยำ กระบวนการถอดแยกชิ้นส่วนและแก้ไขข้อบกพร่องทำได้สะดวก ลดความยากในการประกอบอุปกรณ์และการบำรุงรักษาในภายหลังได้อย่างมาก

- Q4: โครงสร้างแบบยืดไสลด์ส่งผลต่อความแม่นยำในการส่งกำลังและความเสถียรของแรงบิดหรือไม่?

A4: ผลิตภัณฑ์ของโรงงานของเราใช้โครงสร้างข้อต่อแบบเลื่อนที่แม่นยำ ไม่มีช่องว่างในการส่ง กระบวนการยืดไสลด์เป็นไปอย่างราบรื่นและมั่นคง โดยไม่มีการสูญเสียแรงบิดหรือความล่าช้าในการส่งกำลัง กระบวนการทั้งหมดทำให้การส่งผ่านพลังงานมีความเสถียร
