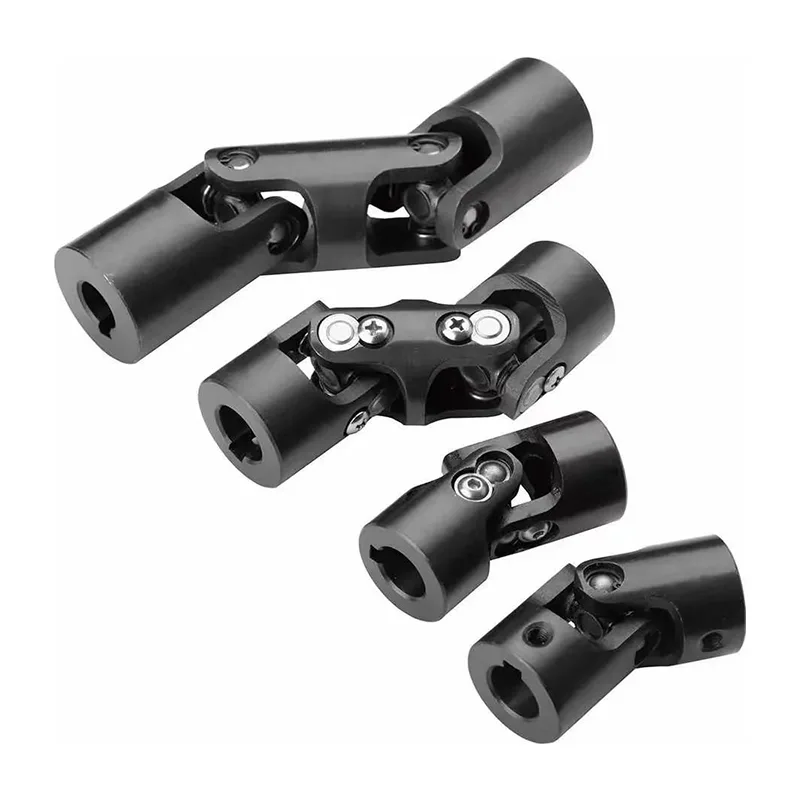

ข้อต่ออเนกประสงค์แบบไม่ยืดไสลด์

ข้อต่อสากลแบบไม่มีกล้องส่องทางไกลเป็นส่วนประกอบการส่งผ่านการชดเชยมุมล้วนๆ ซึ่งแตกต่างจากข้อต่อสากลแบบยืดไสลด์ ไม่มีฟังก์ชันการขยายตามแนวแกน และได้รับการออกแบบมาโดยเฉพาะเพื่อแก้ปัญหาการวางแนวที่ไม่ตรงของเพลาสองตัวและการส่งสัญญาณที่ไม่ใช่โคแอกเซียลในอุปกรณ์ เนื่องจากเป็นส่วนประกอบพื้นฐานหลักของระบบส่งกำลังแบบกลไก ผลิตภัณฑ์นี้อาศัยโครงสร้างบานพับที่แม่นยำเพื่อให้การส่งผ่านกำลังมีความเสถียรและมีประสิทธิภาพในอุปกรณ์ที่มีระยะห่างการติดตั้งคงที่ และไม่จำเป็นต้องปรับระยะการเคลื่อนที่ตามแนวแกน

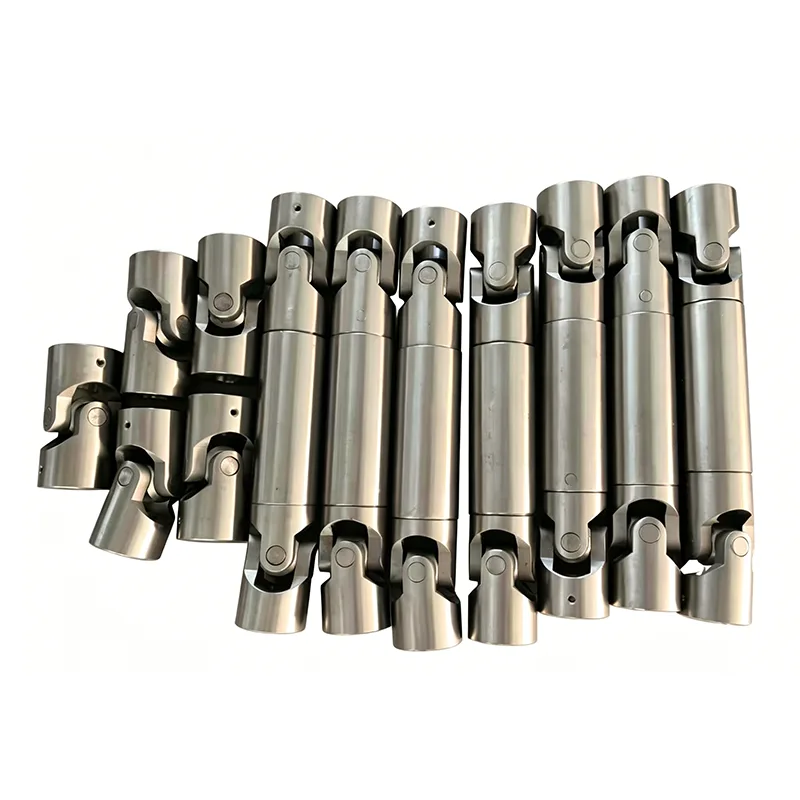

โรงงานของเรานำเสนอผลิตภัณฑ์ครบวงจร ครอบคลุมโครงสร้างการล็อคแบบส่วนเดียว สองส่วน และแบบปลดเร็ว รวมถึงการกำหนดค่าสองแบบของตลับลูกปืนเลื่อนและตลับลูกปืนเข็ม ซึ่งสอดคล้องกับขีดจำกัดความเร็วสูงสุดที่แตกต่างกัน สามารถปรับให้เข้ากับความเร็วสูงสุด 4000 รอบ/นาที สำหรับการทำงานที่ความเร็วสูง ในขณะเดียวกันก็รองรับการปรับแต่งรูเพลาที่มีความแม่นยำสูงต่างๆ ทำให้เป็นส่วนประกอบระบบส่งกำลังที่ต้องการสำหรับเครื่องจักรก่อสร้างทั่วไปที่ได้มาตรฐาน

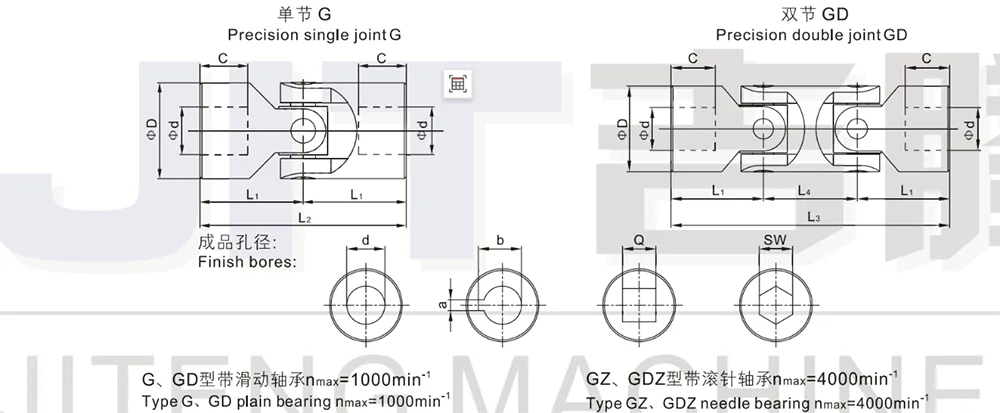

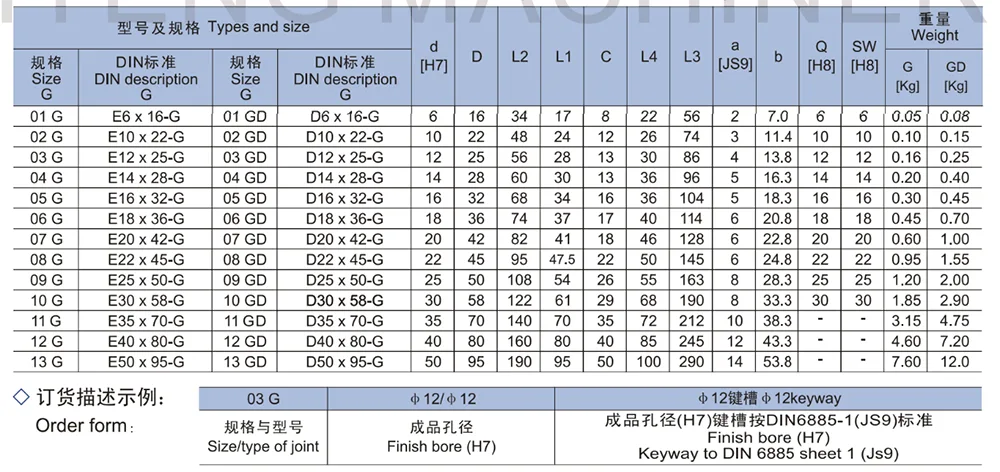

1.เหมาะสำหรับทุกการใช้งานในช่วงวิศวกรรมทั่วไปจนถึงความเร็วสูงสุด 4000 นาที⁻¹

2. ข้อต่อเดี่ยวที่มีความแม่นยำประเภท G ประเภทข้อต่อคู่ที่มีความแม่นยำ GD

3.มุมข้อต่อสูงสุด 45° สำหรับแต่ละข้อต่อ

4. มีจำหน่ายพร้อมรูเจาะผิวสำเร็จ H7 - ตามคำขอพร้อมรูสลัก รูหกเหลี่ยม หรือรูสี่เหลี่ยม

5. ตลับลูกปืนประเภท G GD (ตลับลูกปืนธรรมดา) ออกแบบมา nmax= 1,000 นาที⁻¹

6. ประเภท GZ、GDZ (แบริ่งเข็ม) แบริ่งที่ออกแบบ nmax= 4000 min⁻¹

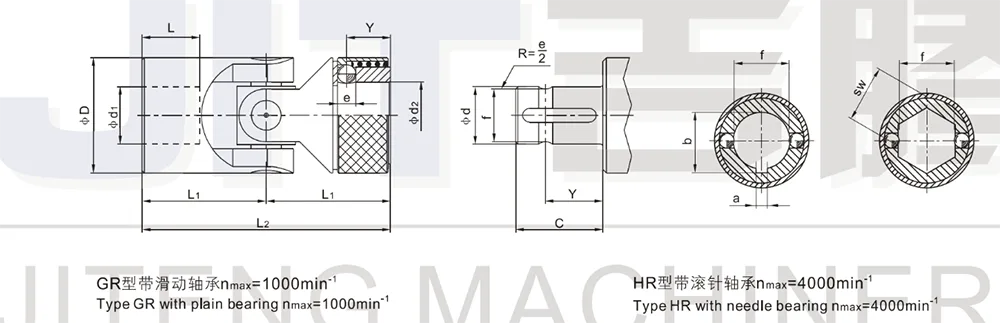

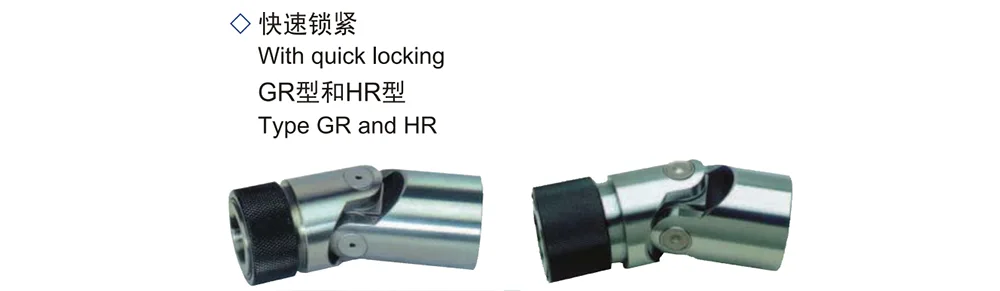

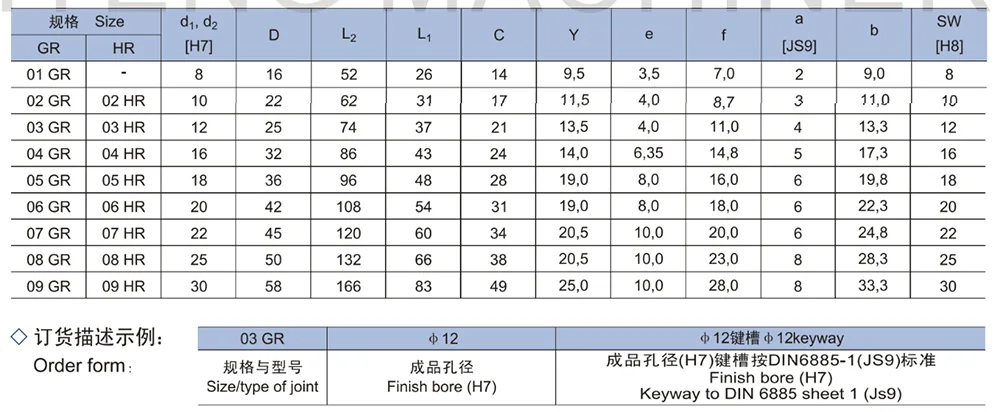

1. ข้อต่อเดี่ยวที่แม่นยำพร้อมการล็อคอย่างรวดเร็ว (แยกส่วนได้)

2. พิมพ์ GR พร้อมตลับลูกปืนธรรมดา nmax= 1000 min⁻¹

3. พิมพ์ HR พร้อมลูกปืนเข็ม nmax.= 4000 min⁻¹

4.มุมประกบสูงสุด 45°

5. การล็อคด่วน (d₂) ใช้ได้เฉพาะกับรู H7 และรูกุญแจตามมาตรฐาน DIN 6885 แผ่น 1 - JS9 หรือรูหกเหลี่ยม

สถานการณ์การใช้งาน

- อุปกรณ์เครื่องจักรก่อสร้างทั่วไป: ข้อต่อสากลแบบไม่ยืดไสลด์สามารถเข้ากันได้กับระบบส่งกำลังของเครื่องจักรก่อสร้างทั่วไปต่างๆ และทำงานได้อย่างเสถียรในสภาวะที่มีระยะห่างในการติดตั้งคงที่และไม่จำเป็นต้องชดเชยการกระจัดตามแนวแกน

- อุปกรณ์ส่งกำลังแบบธรรมดาความเร็วปานกลางและต่ำ: รุ่นตลับลูกปืนเลื่อนเหมาะสำหรับอุปกรณ์ที่มีความเร็วปานกลางและต่ำภายใน 1000 รอบ/นาที ทำงานได้อย่างราบรื่น ทนทาน และเหมาะสำหรับการใช้งานทั่วไปต่อเนื่องระยะยาว

- อุปกรณ์ส่งกำลังที่มีความแม่นยำสูง: รุ่นแบริ่งลูกกลิ้งเข็มสามารถตอบสนองความต้องการสำหรับการทำงานที่ความเร็วสูงที่ 4000 รอบ/นาที เหมาะสำหรับสถานการณ์การส่งผ่านของอุปกรณ์อัตโนมัติที่มีความแม่นยำและความเร็วสูง

- อุปกรณ์ที่ต้องการการถอดและประกอบอย่างรวดเร็ว: ซีรีส์การล็อคแบบถอดแยกชิ้นส่วนอย่างรวดเร็วเหมาะสำหรับสายการผลิตและอุปกรณ์สนับสนุนที่ต้องการการบำรุงรักษาและการแยกชิ้นส่วนบ่อยครั้ง ช่วยเพิ่มประสิทธิภาพการบำรุงรักษาได้อย่างมีประสิทธิภาพ

คำถามที่พบบ่อย

คำถามที่ 1: ข้อต่อสากลแบบตายตัวสามารถชดเชยการเคลื่อนตัวตามแนวแกนได้หรือไม่

A1: ข้อต่อสากลแบบไม่ยืดไสลด์เป็นโครงสร้างคงที่ที่ไม่สามารถขยายได้ รองรับเฉพาะการชดเชยการเบี่ยงเบนของมุมเท่านั้น และไม่มีฟังก์ชันการขยายแนวแกน ใช้ได้กับสภาพการทำงานที่ระยะห่างระหว่างเพลาของอุปกรณ์คงที่และไม่มีการเคลื่อนที่ในแนวแกนเท่านั้น

Q2: จะเลือกประเภทของตลับลูกปืนเลื่อนและแบริ่งลูกกลิ้งเข็มได้อย่างไร?

A2: สำหรับการใช้งานความเร็วปานกลางและความเร็วต่ำที่มีสภาวะโหลดปกติภายใน 1000 รอบ/นาที ให้เลือกตลับลูกปืนเลื่อนประเภท G, GD และ GR สำหรับสถานการณ์การส่งข้อมูลความเร็วสูงภายในช่วง 1,000 - 4,000 รอบ/นาที ให้เลือกแบริ่งลูกกลิ้งเข็มประเภท GZ, GDZ และ HR เป็นพิเศษ

คำถามที่ 3: ข้อต่อสากลแบบปลดเร็วรองรับการปรับแต่งรูทุกประเภทหรือไม่

A3: ไม่รองรับการปรับแต่งที่ไม่ได้มาตรฐาน โครงสร้างแบบปลดเร็วใช้ได้กับรูมาตรฐาน H7, ช่องเสียบกุญแจแบนมาตรฐาน DIN หรือรูหกเหลี่ยมเท่านั้น เพื่อให้มั่นใจถึงความแม่นยำในการล็อคและความเสถียรของโครงสร้าง

คำถามที่ 4: เราจะแยกแยะระหว่างข้อต่อสากลแบบข้อต่อเดี่ยวและข้อต่อคู่ได้อย่างไรโดยพิจารณาจากสถานการณ์การใช้งาน

A4: การออกแบบข้อต่อเดี่ยวมีขนาดกะทัดรัดและเหมาะสำหรับสภาพออฟเซ็ตมุมเล็ก ข้อต่อคู่สามารถรองรับการเบี่ยงเบนมุมโดยรวมที่มากขึ้นและเหมาะสำหรับรูปแบบการส่งผ่านพื้นที่ที่ซับซ้อน

ทำไมต้องเลือก Jiteng?

ในฐานะโรงงานต้นกำเนิดในท้องถิ่นในประเทศจีน Jiteng ดำเนินการประมวลผล การประกอบ และการตรวจสอบข้อต่อสากลแบบไม่ยืดไสลด์อย่างแม่นยำโดยอิสระ โดยปฏิบัติตามมาตรฐานอุตสาหกรรมอย่างเคร่งครัดเพื่อให้มั่นใจในคุณภาพและความเสถียรของผลิตภัณฑ์

- มีหลากหลายรุ่น: โรงงานมักมีรุ่นหลายรุ่นในสต็อกอยู่เสมอ รวมถึงรุ่นความเร็วสูงและต่ำ รุ่นเดี่ยวและคู่ และรุ่นถอดแยกชิ้นส่วนอย่างรวดเร็ว ไม่จำเป็นต้องจัดซื้อจากภายนอก และส่วนประกอบระบบส่งกำลังทั้งหมดสามารถติดตั้งได้อย่างครบครันในขั้นตอนเดียว

- ความสามารถในการปรับแต่งที่มีความแม่นยำสูง: รองรับรูที่มีความแม่นยำ H7, รูสลักมาตรฐานแห่งชาติ และการปรับแต่งรูพิเศษ ความคลาดเคลื่อนในการประมวลผลได้รับการควบคุมอย่างเข้มงวด ทำให้ผลิตภัณฑ์สามารถใช้แทนกันได้สูงและมีความเข้ากันได้ในการติดตั้งสูง

- การตรวจสอบพารามิเตอร์สภาพการทำงานอย่างเข้มงวด: แต่ละยูนิตได้รับการตรวจสอบทีละตัวเพื่อดูขีดจำกัดความเร็ว มุมบานพับ และความแม่นยำในการติดตั้ง เพื่อให้มั่นใจว่าการทำงานมีความเสถียรภายใต้สภาวะทั้งความเร็วสูงและต่ำ โดยไม่มีการกระวนกระวายใจหรือการสึกหรอที่ผิดปกติ

- บริการคัดเลือกและจัดส่งอย่างมืออาชีพ: สามารถจับคู่รุ่นได้อย่างแม่นยำโดยพิจารณาจากความเร็ว อุปกรณ์ มุม และวิธีการติดตั้งของลูกค้า มีรุ่นทั่วไปสำหรับการจัดส่งโดยตรง และสามารถปรับแต่งและจัดส่งข้อกำหนดที่ไม่ได้มาตรฐานได้อย่างรวดเร็ว
