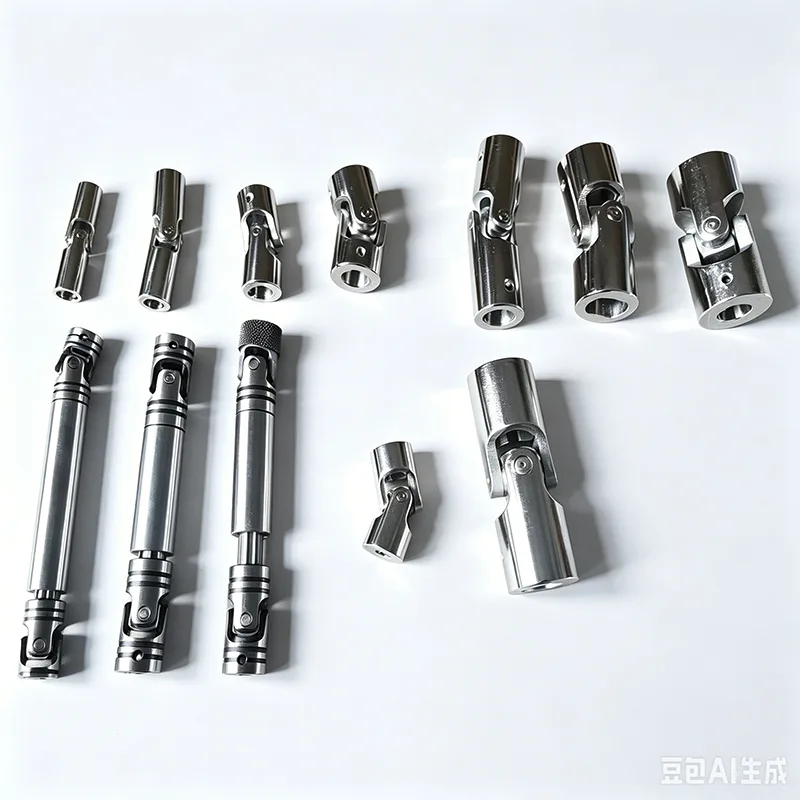

ข้อต่ออเนกประสงค์แบบยืดไสลด์

ข้อต่ออเนกประสงค์แบบยืดไสลด์มีรูปแบบโครงสร้างที่หลากหลาย เช่น แบบเพลาขวาง, แบบกรงบอล, แบบส้อมบอล, แบบบล็อกนูน, แบบพินบอล, แบบบานพับแบบบอล, แบบลูกสูบแบบบานพับแบบบอล, แบบสามพิน, แบบก้านสามง่าม, แบบพินแบบสามลูก, แบบก้านบานพับ ฯลฯ ประเภทที่ใช้กันมากที่สุดคือแบบเพลาขวาง รองลงมาคือแบบกรงลูกปืน คุณลักษณะทั่วไปของข้อต่อข้อต่ออเนกประสงค์คือความสามารถในการชดเชยเชิงมุมขนาดใหญ่ และมุมรวม β ระหว่างแกนเพลาทั้งสองจะแตกต่างกันไปตามประเภทโครงสร้างที่แตกต่างกัน โดยทั่วไปจะมีตั้งแต่ β ≤ 5° ถึง 45°

จากการวิเคราะห์จลนศาสตร์ ความสัมพันธ์ระหว่างความเร็วเชิงมุม ω₁ ของปลายด้านขับเคลื่อนและความเร็วเชิงมุม ω₂ ของปลายด้านที่ถูกขับเคลื่อนของข้อต่อร่วมสากลแบ่งออกเป็นสองประเภท: ความเร็วคงที่และความเร็วไม่คงที่

ข้อต่อข้อต่อสากลความเร็วคงที่: โดยที่ ω₁ = ω₂ ปลายด้านขับและปลายด้านขับเคลื่อนสามารถหมุนพร้อมกันได้ ตัวอย่าง ได้แก่ ข้อต่อข้อต่อสากลแบบเพลาไขว้คู่ ข้อต่อสากลแบบกรงลูกปืน ข้อต่อข้อต่อสากลแบบแท่งสามง่าม เป็นต้น

ข้อต่อร่วมสากลที่มีความเร็วไม่คงที่: โดยที่ ω₁ ≠ ω₂ ปลายด้านขับและปลายด้านขับเคลื่อนไม่สามารถหมุนพร้อมกันได้ ตัวอย่างคือข้อต่อสากลแบบเพลาขวางเดี่ยว

ด้วยคุณลักษณะทางโครงสร้าง ข้อต่ออเนกประสงค์แบบยืดไสลด์ทำให้เพลาที่เชื่อมต่อกันทั้งสองหมุนได้อย่างต่อเนื่อง แม้ว่าจะไม่ได้อยู่บนแกนเดียวกันและมีมุม β รวมอยู่ด้วย ขณะเดียวกันก็ส่งแรงบิดและการเคลื่อนที่ได้อย่างน่าเชื่อถือ คุณสมบัติที่โดดเด่นที่สุดของข้อต่อข้อต่อสากลคือความสามารถในการชดเชยเชิงมุมขนาดใหญ่ โครงสร้างที่กะทัดรัด และประสิทธิภาพการส่งผ่านสูง ในการใช้งานจริง จะแบ่งออกเป็นประเภทงานหนัก งานปานกลาง งานเบา และงานขนาดเล็กตามขนาดของแรงบิดที่ส่งผ่าน ข้อต่อข้อต่อสากลสำหรับงานหนักมักใช้ในเครื่องจักรโลหะ เครื่องจักรกลหนัก เครื่องจักรปิโตรเลียม เครื่องจักรก่อสร้าง เครื่องจักรยกและขนส่ง ฯลฯ ข้อต่ออเนกประสงค์สำหรับงานเบาขนาดกลางและงานเบาใช้ในยานพาหนะ เช่น รถยนต์ และหัวรถจักร รวมถึงเครื่องจักรอุตสาหกรรมเบา ข้อต่อข้อต่อสากลขนาดเล็กส่วนใหญ่ส่งการเคลื่อนไหว และโดยทั่วไปจะใช้ในเครื่องจักรที่มีความแม่นยำและกลไกการควบคุม

ข้อต่อข้อต่อสากลแบบ Cross-Shaft

ข้อต่อข้อต่อสากลแบบเพลาไขว้เป็นหนึ่งในข้อต่อข้อต่อสากลที่ใช้กันอย่างแพร่หลาย โดยมีตลับลูกปืนเป็นชิ้นส่วนที่สึกหรอ ความแตกต่างที่สำคัญระหว่างข้อต่อสากลเพลาขวางขนาดใหญ่หลายตัวอยู่ที่รูปแบบของตัวเสื้อแบริ่งและแอกขวาง ทำให้เกิดโครงสร้างประเภทต่างๆ เพื่อให้มั่นใจถึงการซิงโครไนซ์ระหว่างปลายด้านการขับขี่และด้านขับเคลื่อน การกำหนดค่าข้อต่อคู่จึงถูกนำมาใช้ในระดับสากลในการใช้งานจริง วิธีการเชื่อมต่อสำหรับข้อต่อคู่คือการเชื่อมต่อแบบเชื่อมหรือแบบหน้าแปลนแบบสลักเกลียว โดยมีตัวเลือกความยาวปานกลางให้เลือกหลายแบบ ประเภทหลักของส่วนประกอบข้อต่อแบบ Telescopic Universal Joint Coupling แบบเพลาไขว้มีดังนี้:

ข้อต่อสากลเพลาไขว้แบบอินทิกรัลชนิด SWC (JB/T5513-2006)

SWP ประเภทแบริ่งแยกที่อยู่อาศัย cross-shaft universal joint coupling (JB/T3241-2005)

SWZ ประเภท integrated แบริ่งที่อยู่อาศัย cross-shaft ข้อต่อสากล (JB/T3242-1993)

ข้อต่อสากลเพลาคู่แบบ WS ขนาดเล็ก (JB/T5901-1991)

ข้อต่อสากลเพลาไขว้เดี่ยวชนิด WSD ขนาดเล็ก (JB/T5901-1991)

ชุดประกอบแบบไขว้สำหรับข้อต่อข้อต่ออเนกประสงค์แบบเพลาไขว้ชนิด SWP (JB/T7341.1-2005)

ชุดประกอบแบบไขว้สำหรับข้อต่อข้อต่อสากลแบบเพลาขวางชนิด WSC (JB/T7341.2-2006)

ข้อต่ออเนกประสงค์แบบเพลาขวางสำหรับงานหนักและขนาดเล็กข้างต้นเป็นประเภทใช้งานทั่วไป ในอุตสาหกรรมยานยนต์ รถยนต์รุ่นต่างๆ จะมีข้อต่อสากลแบบเพลาขวางโดยเฉพาะหรือข้อต่อสากลประเภทอื่นๆ ตัวอย่างเช่น รถยนต์นั่งส่วนบุคคลใช้ข้อต่อสากลแบบกรงลูกปืน นอกจากนี้ เครื่องจักรกลการเกษตร เครื่องจักรก่อสร้าง และผลิตภัณฑ์เครื่องจักรเคลื่อนที่อื่นๆ ยังมีข้อต่อสากลโดยเฉพาะ ซึ่งส่วนใหญ่ใช้ข้อต่อสากลแบบเพลาขวาง คู่มือนี้จะแนะนำข้อต่อสากลเพลาขวางอเนกประสงค์สำหรับเครื่องจักรกลหนักและข้อต่อสากลเพลาขวางขนาดเล็กเป็นหลัก

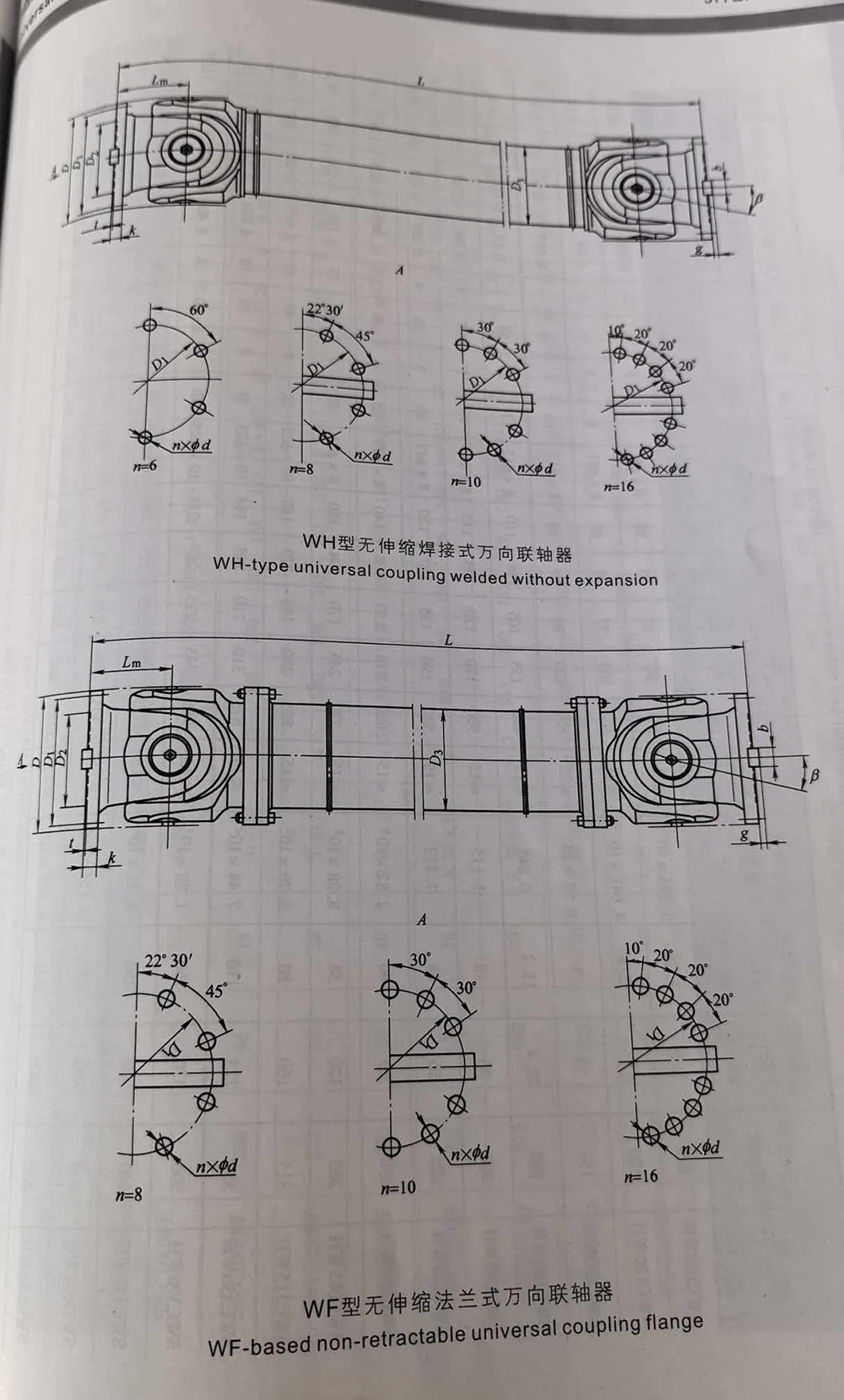

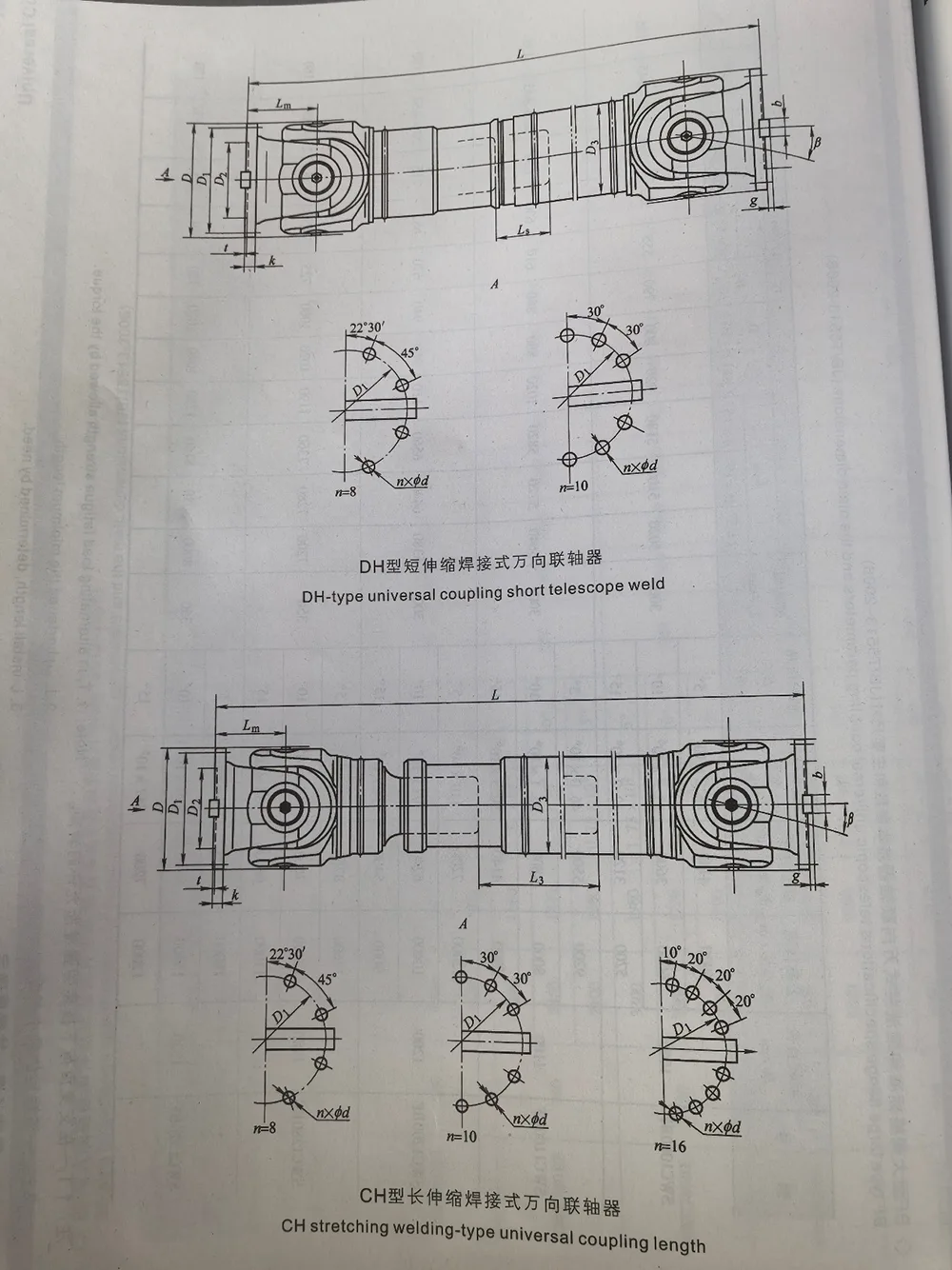

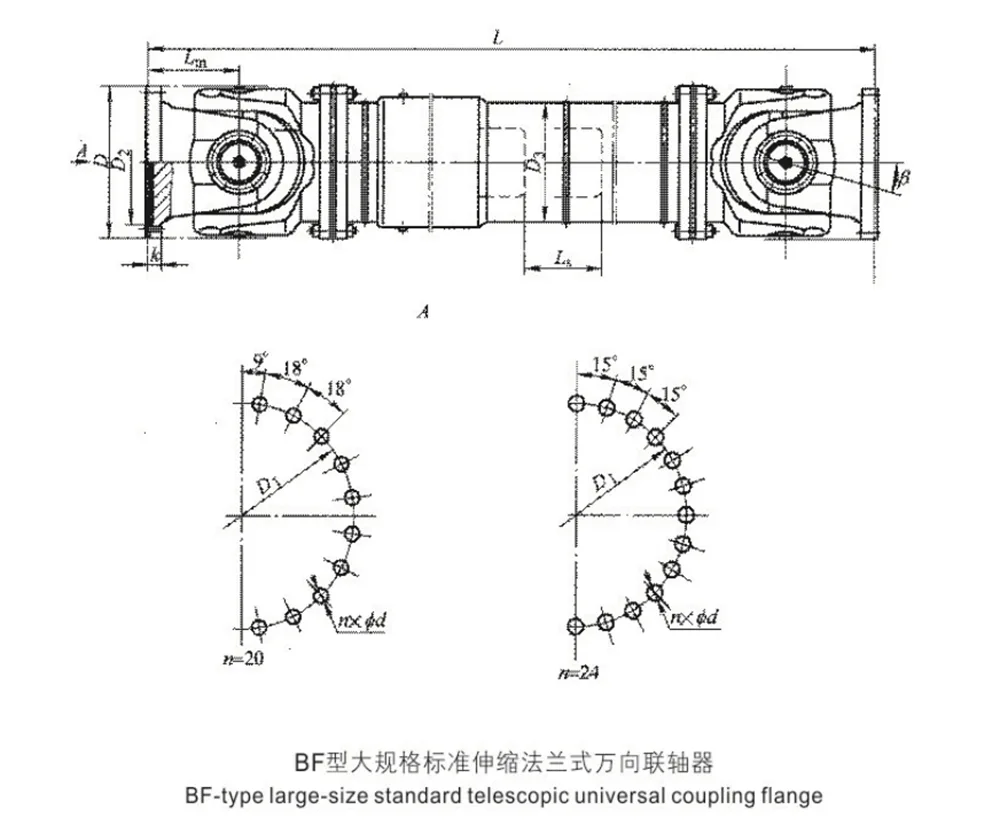

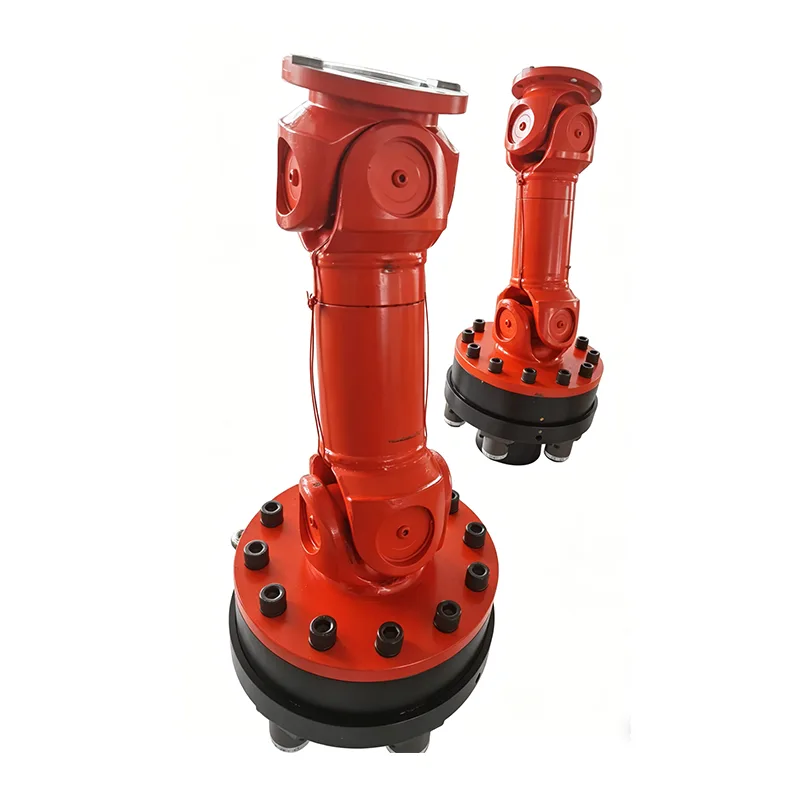

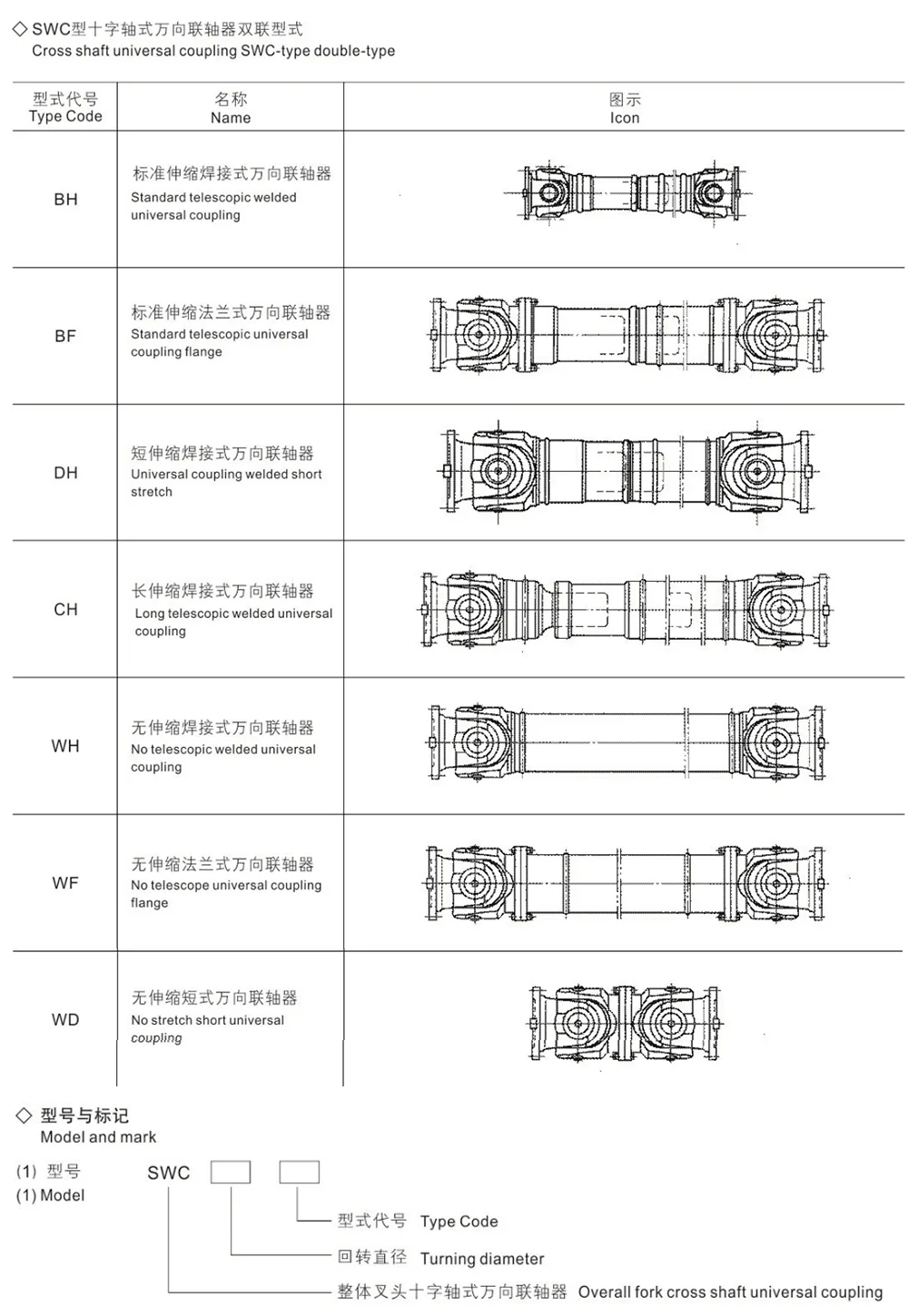

1.SWC ประเภท Integral Yoke Cross-Shaft Universal Joint Coupling

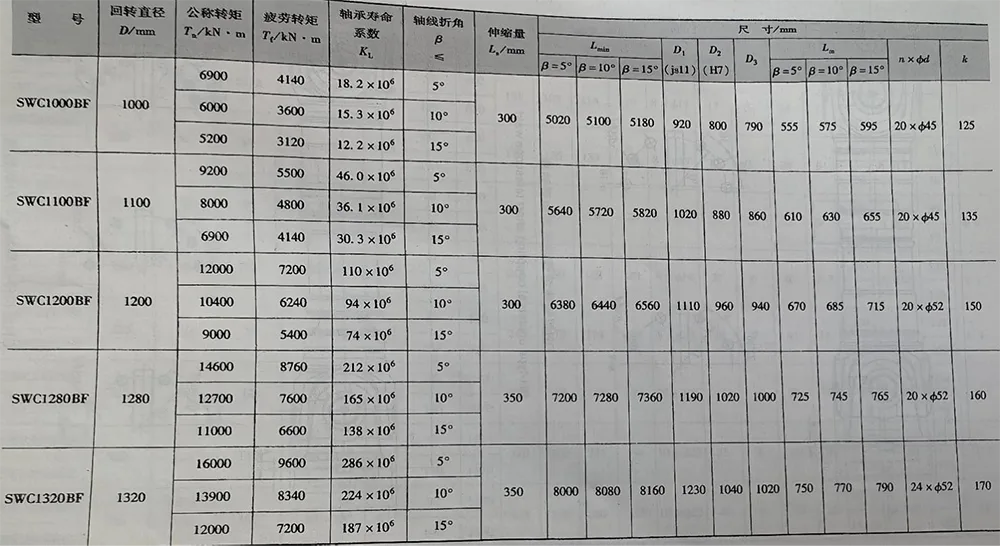

คัปปลิ้งข้อต่อสากลชนิด SWC มีโครงสร้างแบบไม่มีโบลท์ พร้อมลูกปืนที่ยึดโดยไม่ต้องใช้โบลท์ ซึ่งช่วยลดจุดอ่อนของความล้มเหลวเนื่องจากการตัดสลักเกลียว ยืดอายุการใช้งาน และอำนวยความสะดวกในการบำรุงรักษา เหมาะสำหรับเครื่องจักรรีดเหล็ก เครื่องจักรยกและขนส่ง และเครื่องจักรกลหนักอื่นๆ ที่ใช้เชื่อมต่อระบบเพลาขับกับแกนต่างๆ มีเส้นผ่านศูนย์กลางวงสวิง 100~1320 มม. ส่งแรงบิดปกติ 2.5~12000 kN·m และให้มุมโก่งของเพลา 15°~25°

2. ตัวอย่างแท็ก

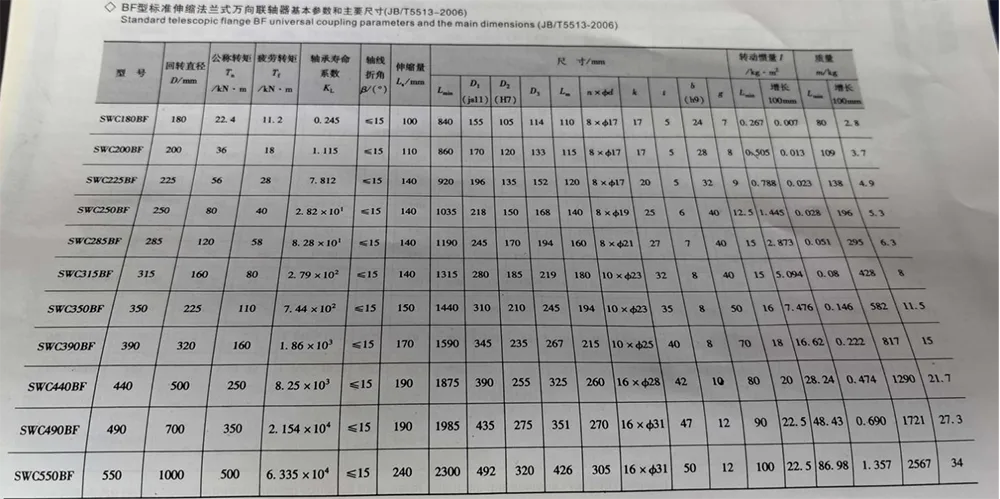

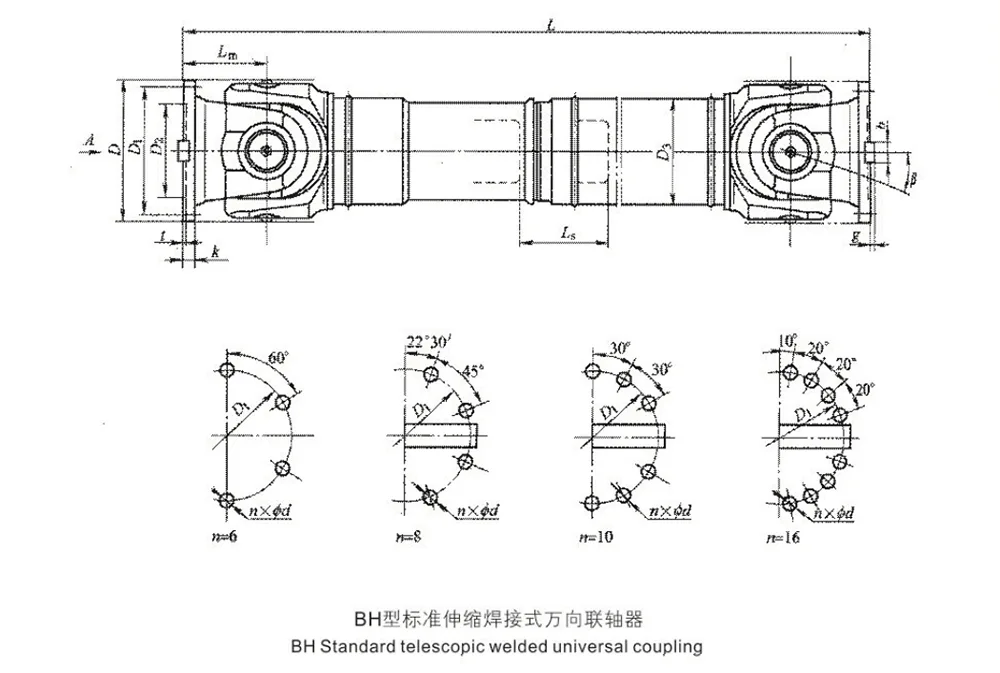

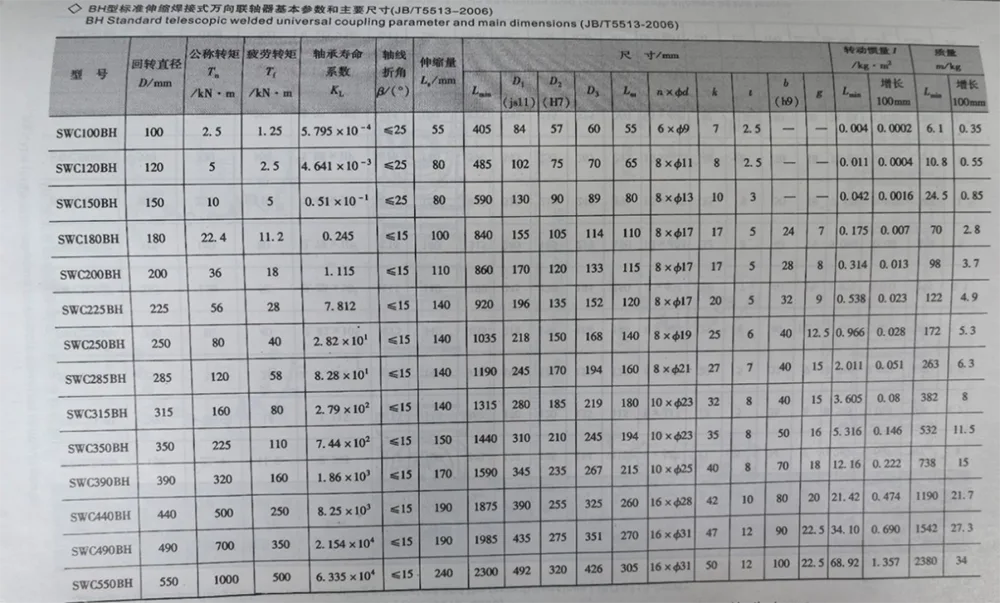

1) เส้นผ่านศูนย์กลางการหมุน D = 315 มม. ความยาว L = 2,500 มม. BH

ข้อต่อสากลแบบเชื่อมด้วยกล้องส่องทางไกลมาตรฐาน:

SWC315BHx2500 คัปปลิ้ง JB/T5513-2006

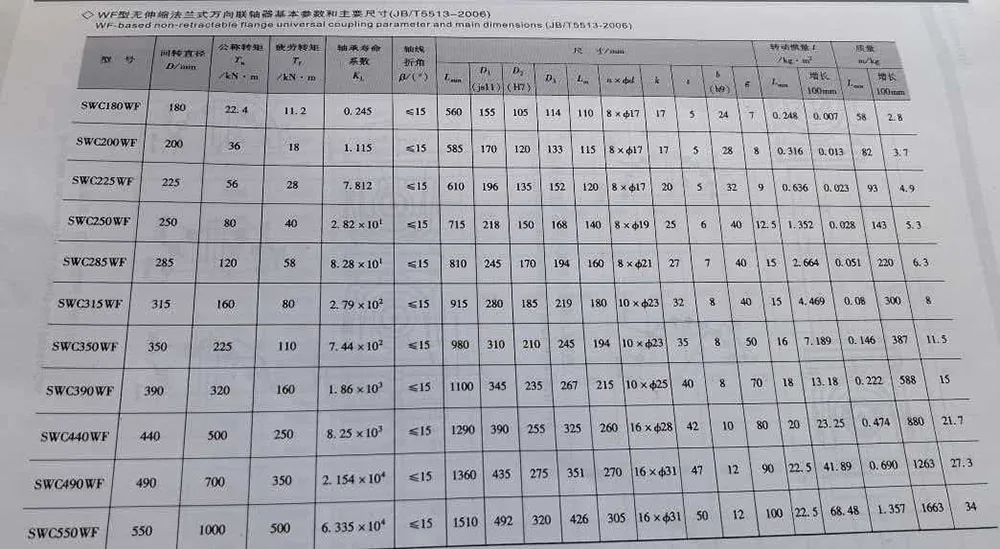

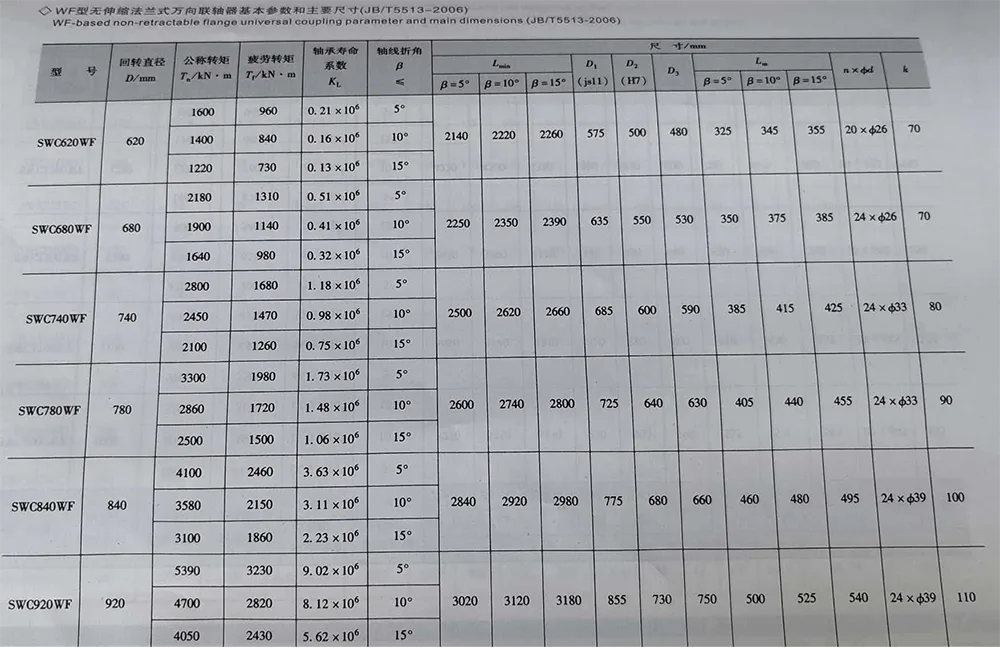

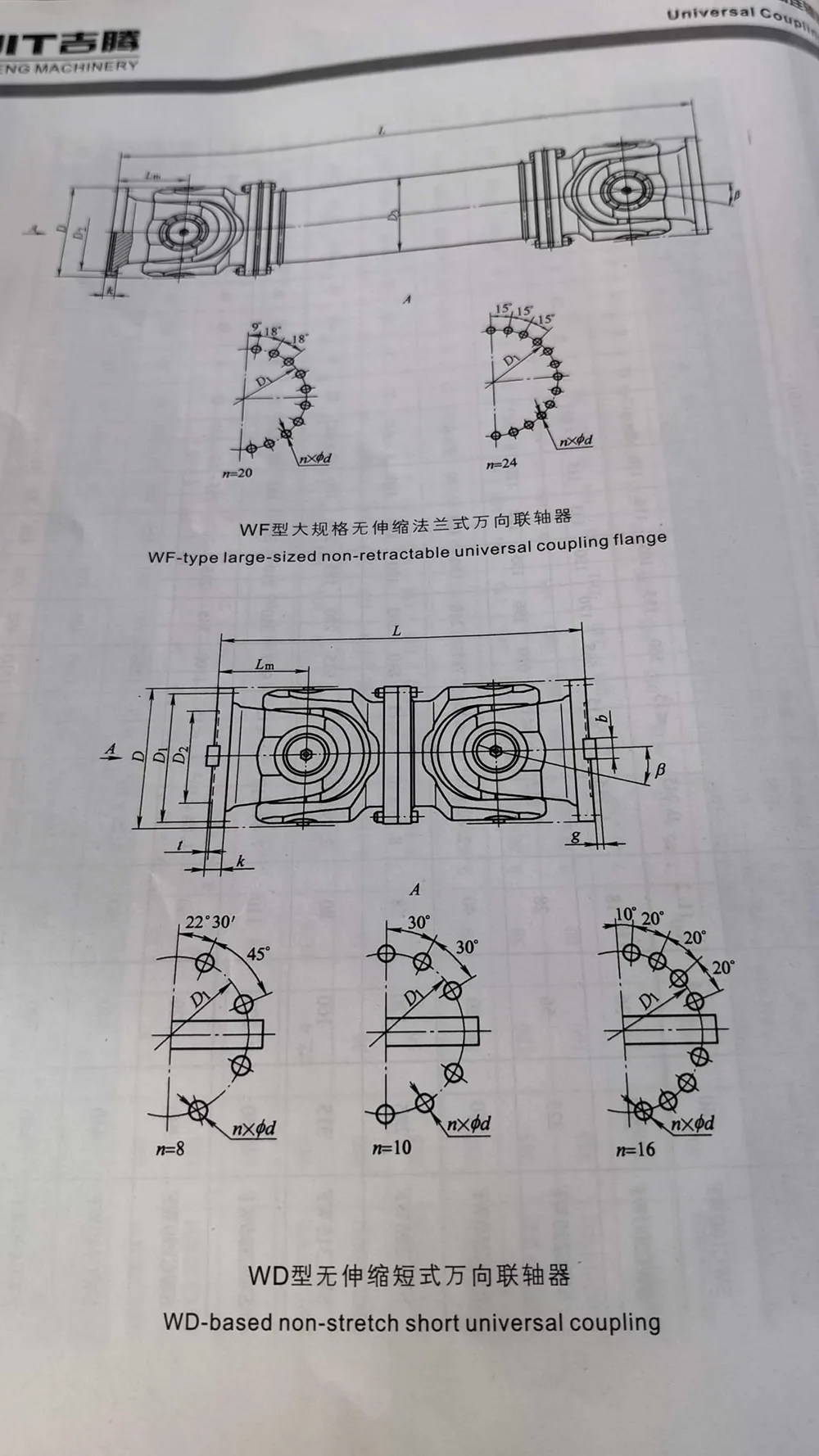

2) เส้นผ่านศูนย์กลางการหมุน D-440mm ความยาว

L=3200มม. ของ WF-

ข้อต่อสากลแบบแปลนแบบไม่หดตาม:

SWC440 WF x 3200 ข้อต่อ JB/T5513-2006

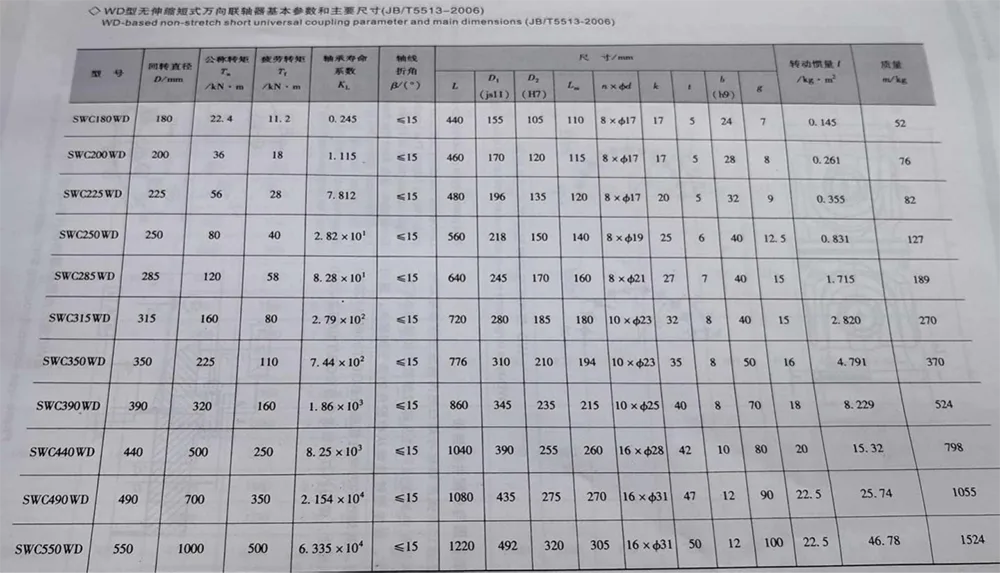

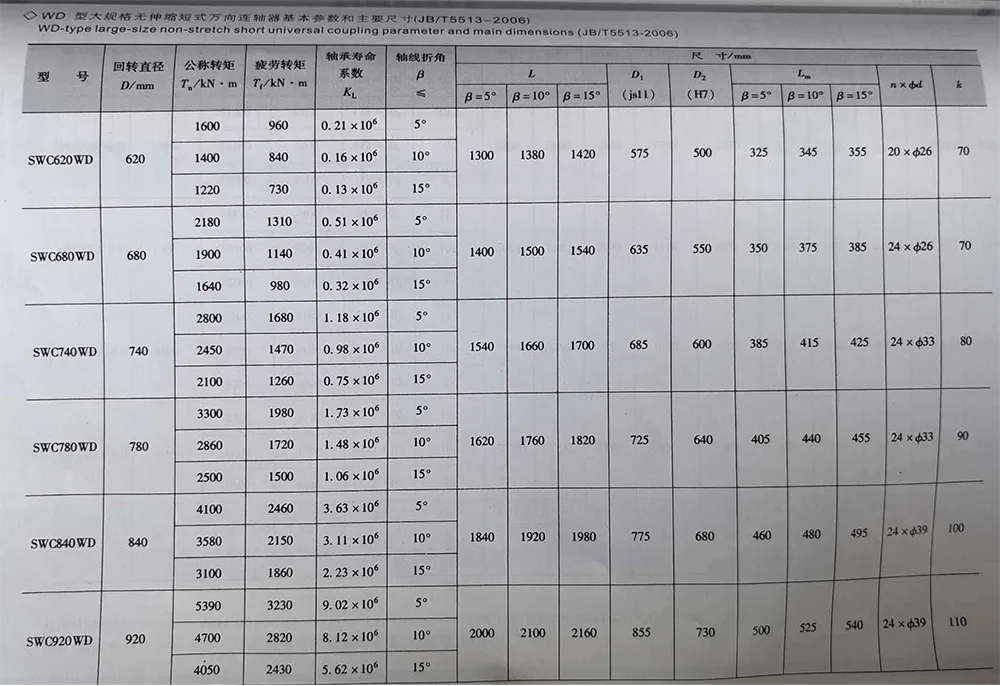

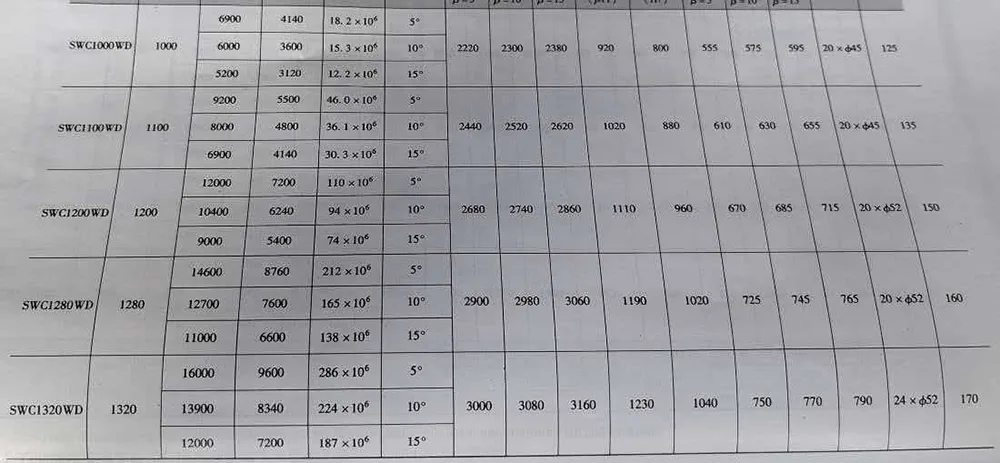

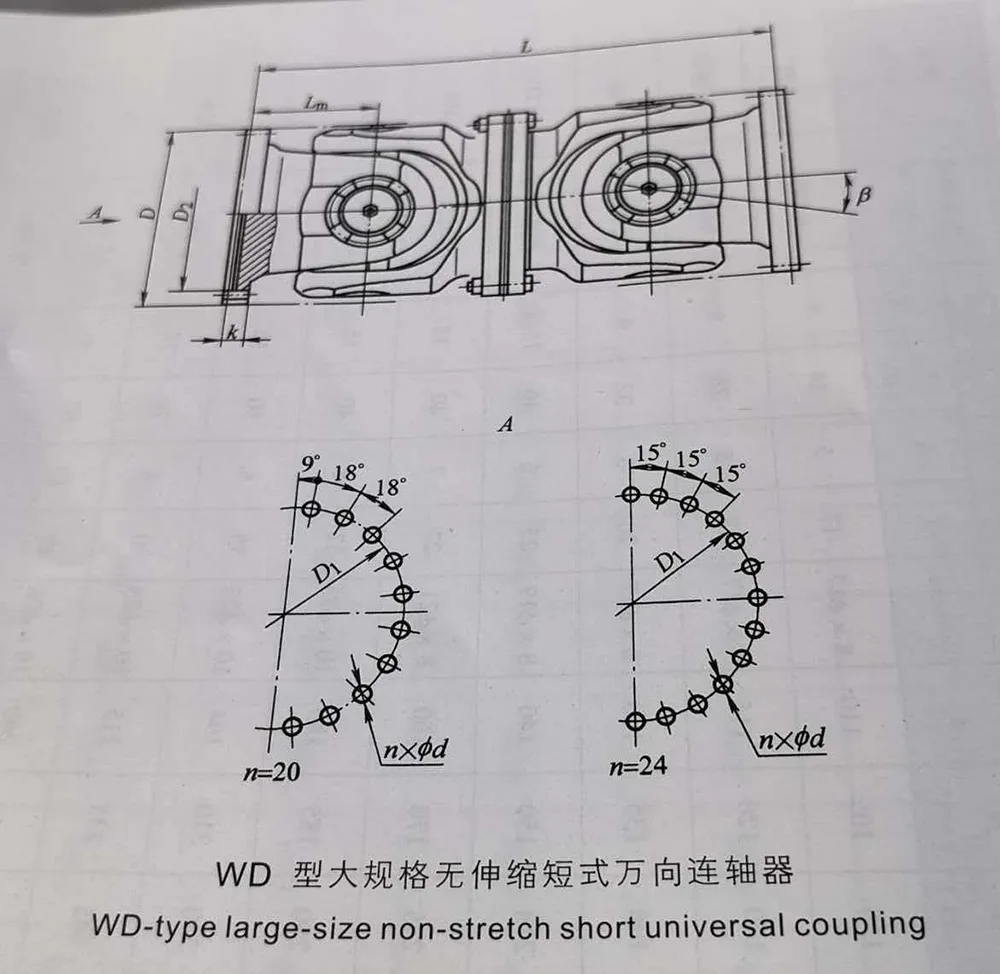

3) เส้นผ่านศูนย์กลางการกลึง D = 350 มม. ของแบบสั้นไม่ยืดตาม WD

ข้อต่อสากล:ข้อต่อ SWC350WD JB/T5513-2006

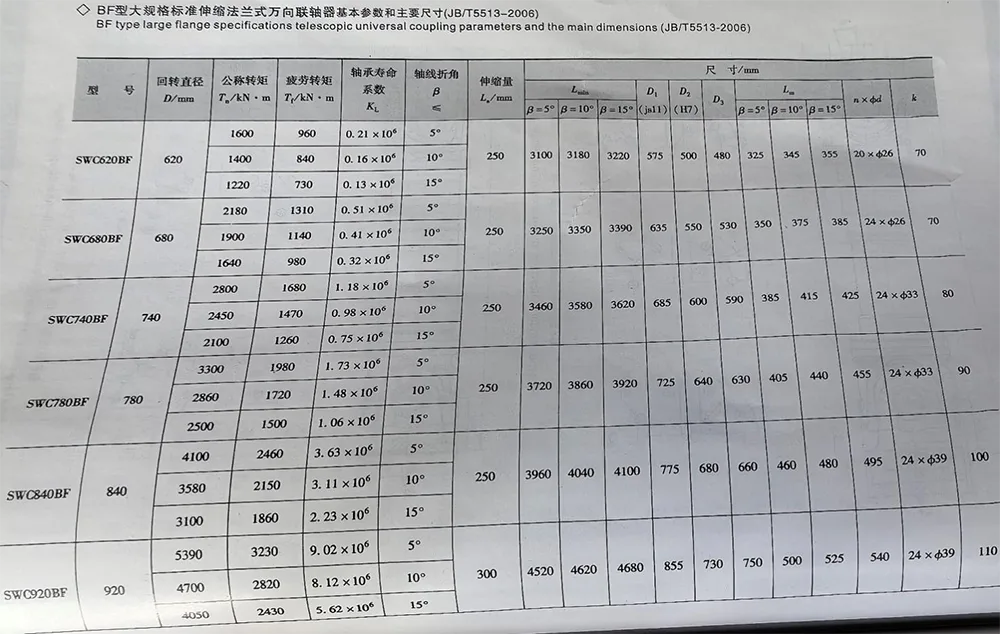

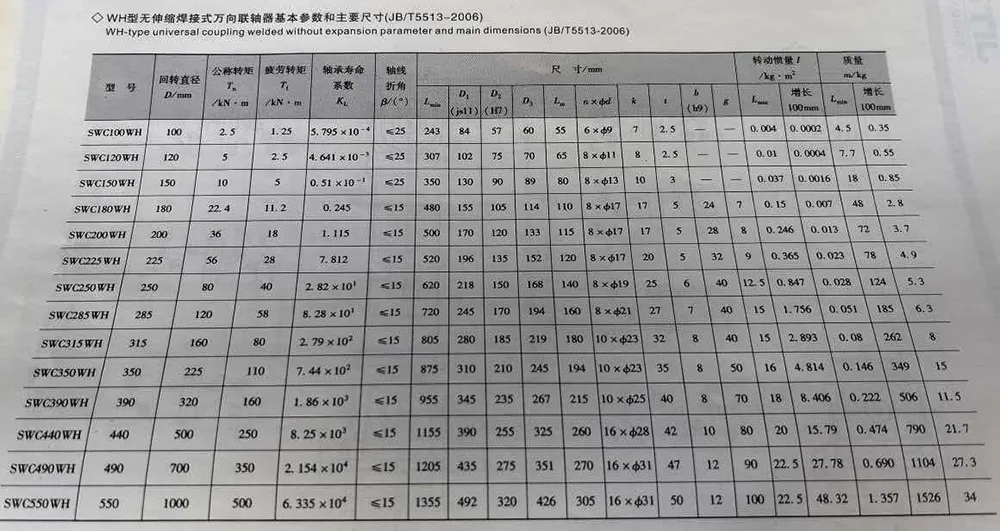

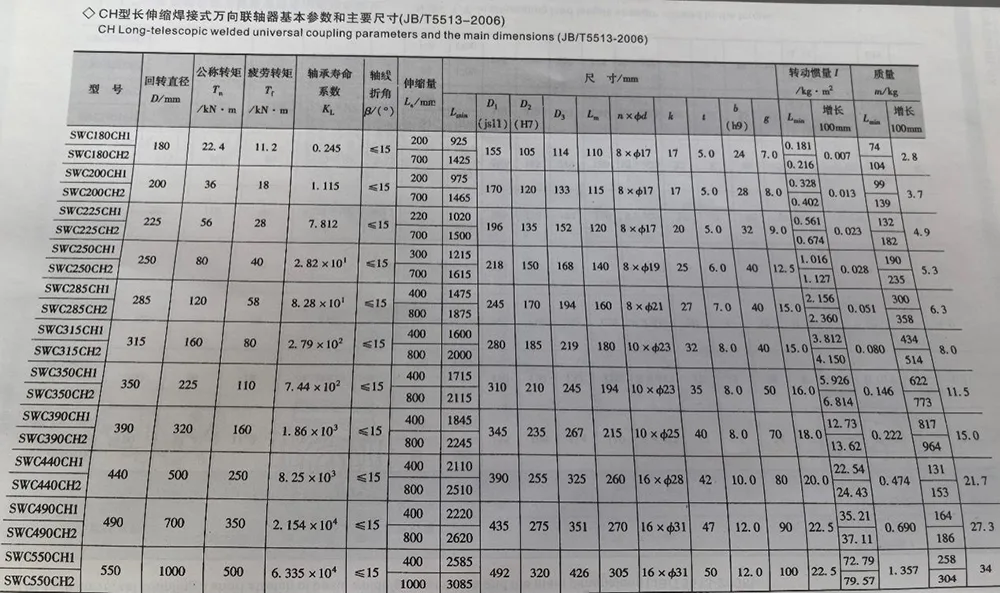

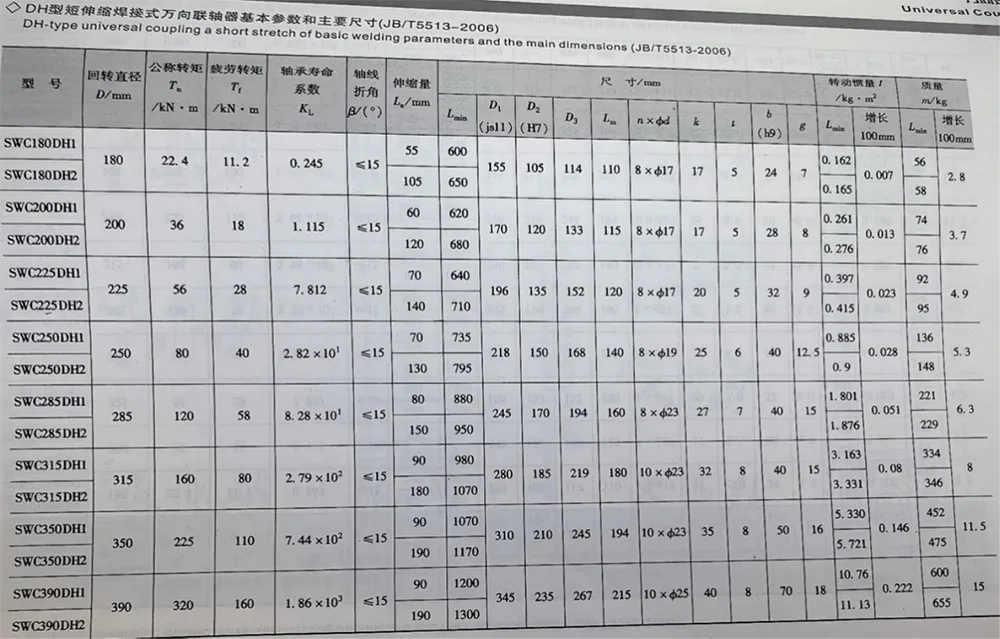

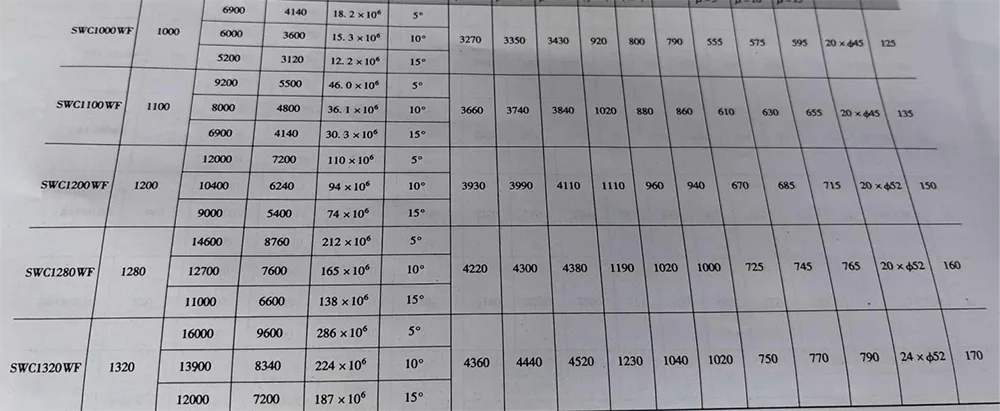

หมายเหตุ: 1. ความล้าของโหลดสลับ Tf-in ที่อนุญาตโดยแรงบิด

2. Lmin ย่อความยาวขั้นต่ำให้สั้นลง

3. ความยาวติดตั้ง L กำหนดตามความต้องการ

หมายเหตุ: 1. ความล้าของโหลดสลับ Tf-in ที่อนุญาตโดยแรงบิด

2. Lmin ย่อความยาวขั้นต่ำให้สั้นลง

3. ความยาวติดตั้ง L กำหนดตามความต้องการ

หมายเหตุ: 1. Tf - ในความแข็งแรงของความล้าของโหลดสลับที่อนุญาตโดยแรงบิด

2. Lmin - ลดความยาวขั้นต่ำให้สั้นลง

3. L - ความยาวการติดตั้งกำหนดโดยความต้องการ

หมายเหตุ: 1. Tf - ในความแข็งแรงของความล้าของโหลดสลับที่อนุญาตโดยแรงบิด

2. Lmin - ลดความยาวขั้นต่ำให้สั้นลง

3. L - ความยาวการติดตั้งกำหนดโดยความต้องการ

หมายเหตุ: 1. Tf - ในความแข็งแรงของความล้าของโหลดสลับที่อนุญาตโดยแรงบิด

2. Lmin - ลดความยาวขั้นต่ำให้สั้นลง

3. L - ความยาวการติดตั้งกำหนดโดยความต้องการ

หมายเหตุ: 1. Tf - ในความแข็งแรงของความล้าของโหลดสลับที่อนุญาตโดยแรงบิด

2. Lmin - ลดความยาวขั้นต่ำให้สั้นลง

3. L - ความยาวการติดตั้งกำหนดโดยความต้องการ

หมายเหตุ: 1. Tf - ในความแข็งแรงของความล้าของโหลดสลับที่อนุญาตโดยแรงบิด

2. Lmin - ลดความยาวขั้นต่ำให้สั้นลง

3. L - ความยาวการติดตั้งกำหนดโดยความต้องการ

หมายเหตุ: 1. Tf - ในความแข็งแรงของความล้าของโหลดสลับที่อนุญาตโดยแรงบิด

2. Lmin - ลดความยาวขั้นต่ำให้สั้นลง

3. L - ความยาวการติดตั้งกำหนดโดยความต้องการ

หมายเหตุ: 1. Tf - ในความแข็งแรงของความล้าของโหลดสลับที่อนุญาตโดยแรงบิด

1.L - ความยาวการติดตั้งกำหนดโดยความต้องการ

การเชื่อมต่อของข้อต่อสากลประเภท SWC กับส่วนประกอบการผสมพันธุ์

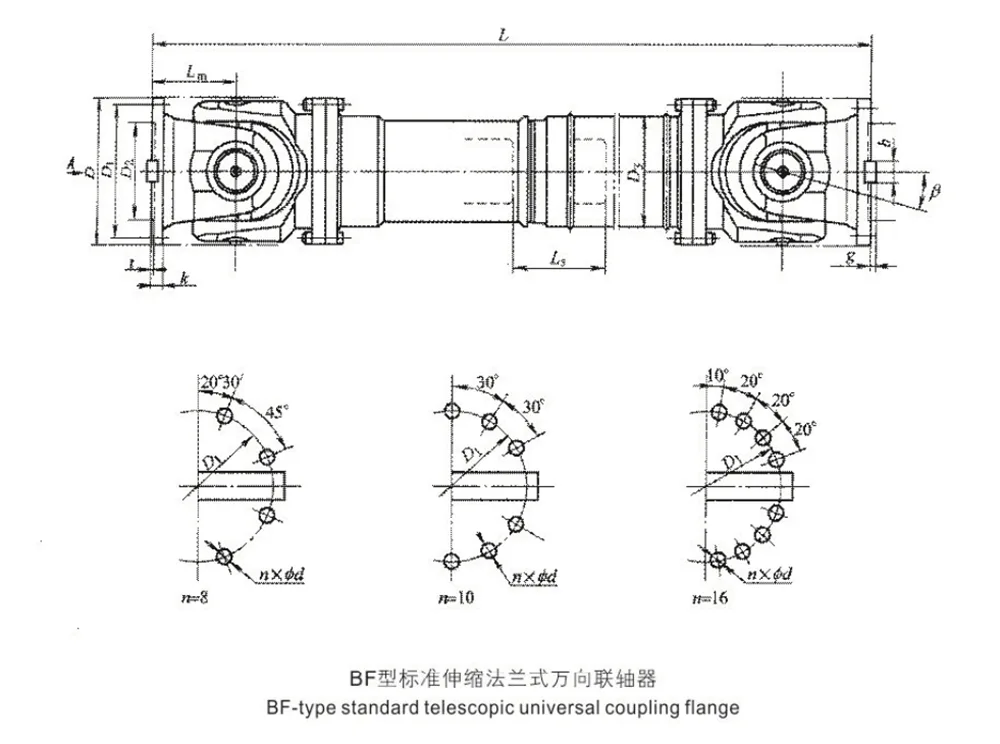

ข้อต่ออเนกประสงค์แบบยืดไสลด์เชื่อมต่อหน้าแปลนที่ปลายทั้งสองข้างกับส่วนประกอบการจับคู่อื่นๆ ผ่านสลักเกลียวและน็อตที่มีความแข็งแรงสูง ขนาดการเชื่อมต่อของส่วนประกอบการผสมพันธุ์และแรงบิดในการขันโบลต์ล่วงหน้าต้องเป็นไปตามข้อกำหนดของรูปที่ 4-53 และตาราง 4-53 สลักเกลียวเชื่อมต่อจะต้องติดตั้งจากด้านหน้าแปลนของส่วนประกอบที่เชื่อมต่อเท่านั้น และจะต้องขันน็อตให้แน่นล่วงหน้าจากด้านตรงข้าม คุณสมบัติทางกลของสลักเกลียวต้องเป็นไปตามข้อกำหนดสำหรับเกรด 10.9 ที่ระบุใน GB/T 3098.1-2000 และคุณสมบัติทางกลของน็อตต้องเป็นไปตามข้อกำหนดสำหรับเกรด 10 ที่ระบุใน GB/T 3098.2-2000

หมายเหตุ: 1. Tf - ในความแข็งแรงของความล้าของโหลดสลับที่อนุญาตโดยแรงบิด

1.L - ความยาวการติดตั้งกำหนดโดยความต้องการ
