ชุดล็อค Type Z5

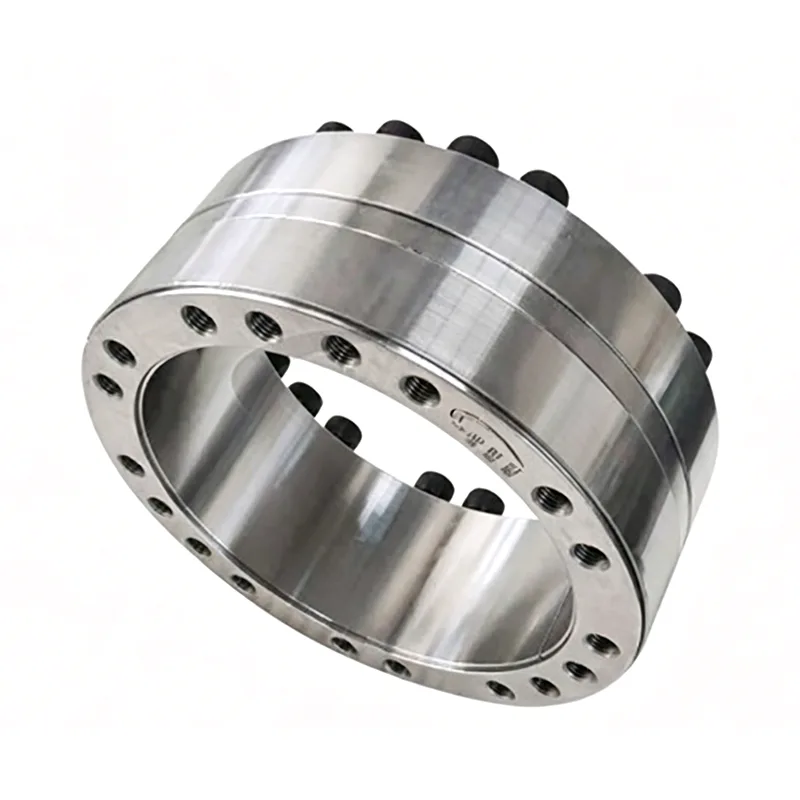

ชุดล็อค Type Z5 เป็นส่วนประกอบเชื่อมต่อพิเศษที่ออกแบบมาสำหรับอุปกรณ์ที่ใช้งานหนักซึ่งมีเพลาที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ช่วยลดขั้นตอนการประกอบที่ซับซ้อน—ไม่ต้องใช้อุปกรณ์ระบายความร้อนหรือเครื่องมือพิเศษ—และมีอุปสรรคในการติดตั้งต่ำเป็นพิเศษ รองรับการเชื่อมต่อแบบอนุกรมของหลายยูนิตเพื่อรองรับความต้องการแรงบิดที่แตกต่างกัน เข้ากันได้กับเครื่องจักรอุตสาหกรรมหนักทั้งใหม่และเก่า ทำหน้าที่ทดแทนโดยตรงสำหรับส่วนประกอบที่นำเข้า และได้รับการออกแบบทางวิศวกรรมให้ทนทานต่อสภาวะการทำงานที่รุนแรง จึงอำนวยความสะดวกในการอัพเกรดระบบส่งกำลังอุปกรณ์ที่คุ้มค่า

1.ชุดล็อคประเภท Z5 ใช้สำหรับเชื่อมต่อระหว่างเพลาและส่วนประกอบที่ติดตั้งบนเพลา เพื่อส่งแรงบิด แรงตามแนวแกน หรือโหลดรวมของทั้งสองอย่าง

2. โซนพิกัดความเผื่อสำหรับเพลาที่เข้าคู่กับชุดล็อคคือ h8 และโซนพิกัดความเผื่อสำหรับรูคือ H8

ตัวอย่างการทำเครื่องหมาย:

ชุดล็อค Type Z5 ที่มีเส้นผ่านศูนย์กลางด้านใน d=300 มม. และเส้นผ่านศูนย์กลางภายนอก D=375 มม.:

ชุดล็อค: Z5-300×375

กิกะไบต์ 5867-86

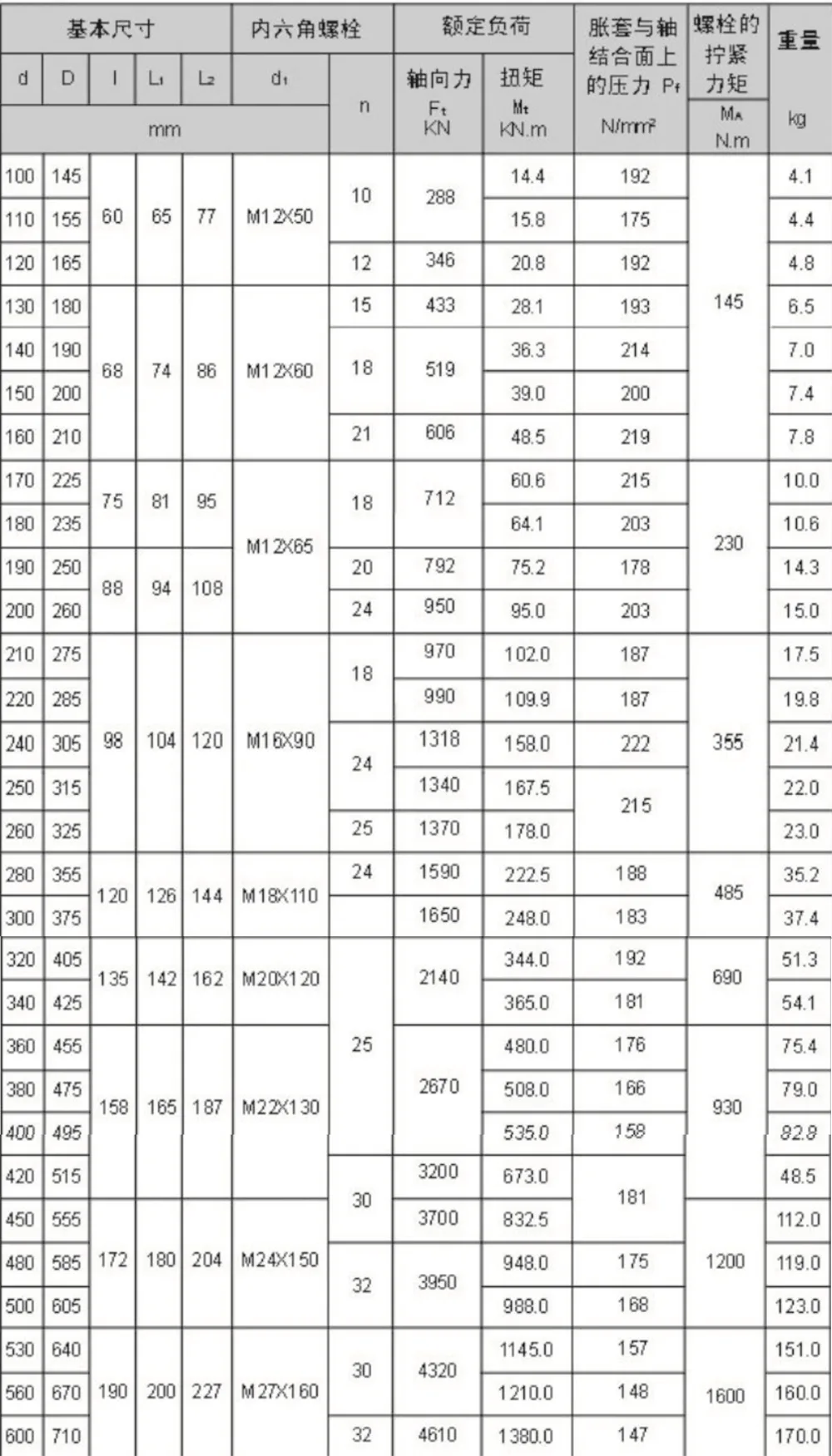

ขนาดและพารามิเตอร์พื้นฐานของชุดล็อคประเภท Z5 (GB 5867-86)

ข้อดีของการติดตั้งและการใช้งาน

ชุดล็อค Type Z5 ได้รับการปรับปรุงเป็นพิเศษเพื่อจัดการกับปัญหาทั่วไปที่เกี่ยวข้องกับการติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษาเครื่องจักรอุตสาหกรรมหนักขนาดใหญ่ ช่วยปรับปรุงขั้นตอนการปฏิบัติงานทั้งหมด ลดความยากในการก่อสร้างที่ไซต์งาน ลดต้นทุนค่าแรง และปรับให้เข้ากับเงื่อนไขการติดตั้งที่หลากหลายและแปรผันที่พบในไซต์งานต่างๆ ได้อย่างราบรื่น

1. กระบวนการประกอบที่ง่ายขึ้น อุปสรรคทางเทคนิคเป็นศูนย์: ผลิตภัณฑ์ขจัดขั้นตอนการประกอบที่ซับซ้อนซึ่งเป็นเรื่องปกติของส่วนประกอบเชื่อมต่อสำหรับงานหนักแบบดั้งเดิมโดยสิ้นเชิง ไม่ต้องใช้กระบวนการปรับความร้อนที่อุณหภูมิสูงหรือเครื่องมือพิเศษที่สั่งทำพิเศษ การล็อคและการรักษาความปลอดภัยสามารถทำได้โดยใช้ตัวยึดมาตรฐานเท่านั้น การติดตั้งที่ไซต์งานไม่มีอุปสรรคทางเทคนิค ช่วยให้แม้แต่ผู้ปฏิบัติงานที่ไม่มีพื้นฐานด้านเทคนิคมาก่อนก็สามารถประกอบชิ้นส่วนได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับสถานการณ์ก่อสร้างที่หลากหลาย

2. การปรับแกนไมโครที่แม่นยำ ประสิทธิภาพการจัดตำแหน่งสูง: ในระหว่างการประกอบ ผลิตภัณฑ์ช่วยให้สามารถปรับตำแหน่งตามแนวแกนได้อย่างอิสระและแม่นยำ การจัดตำแหน่งศูนย์กลางเพลาของอุปกรณ์และการสอบเทียบอย่างแม่นยำนั้นทำได้ง่ายและรวดเร็ว ซึ่งช่วยแก้ไขความท้าทายที่เกี่ยวข้องกับการจัดตำแหน่งที่ยากลำบากและการสอบเทียบที่น่าเบื่อในเครื่องจักรขนาดใหญ่ได้อย่างมีประสิทธิภาพ ช่วยลดระยะเวลาการติดตั้งและการทดสอบการใช้งานโดยรวมของเครื่องจักรทั้งเครื่องให้สั้นลงอย่างมาก

3. การถอดแยกชิ้นส่วนที่ราบรื่น ปราศจากการติดขัด ลดการสูญเสียเวลาหยุดทำงาน: ในระหว่างการบำรุงรักษาตามปกติ การเปลี่ยนส่วนประกอบ หรือการอัพเกรดการปฏิบัติงานในภายหลัง ผลิตภัณฑ์สามารถคลายและถอดออกได้อย่างง่ายดาย กระบวนการนี้ยังคงปราศจากการติดขัดหรือความล้มเหลวในการยึด ซึ่งช่วยลดเวลาหยุดทำงานของอุปกรณ์ที่จำเป็นสำหรับการบริการได้อย่างมาก และรับประกันการทำงานที่ต่อเนื่องและมีเสถียรภาพของสายการผลิต

4. การเชื่อมต่อซีรีส์โมดูลาร์ การปรับเปลี่ยนโหลดได้อย่างยืดหยุ่น: ระบบรองรับการผสมผสานที่ยืดหยุ่นและการเชื่อมต่อแบบอนุกรมของชุดล็อค Type Z5 หลายตัว สิ่งนี้ช่วยให้ผู้ใช้สามารถปรับความสามารถในการรับน้ำหนักโดยรวมแบบไดนามิกตามความต้องการแรงบิดในการทำงานจริงของอุปกรณ์ ช่วยให้สามารถปรับให้เข้ากับสภาวะการโหลดที่หลากหลายโดยไม่จำเป็นต้องเปลี่ยนส่วนประกอบที่มีข้อกำหนดเฉพาะที่แตกต่างกัน ซึ่งช่วยลดความซับซ้อนและต้นทุนแรงงานที่เกี่ยวข้องกับการทดสอบการทำงานที่ไซต์งานได้อย่างมาก

ประสิทธิภาพความเข้ากันได้ของอุปกรณ์

เนื่องจากเป็นส่วนประกอบเชื่อมต่อพิเศษที่ออกแบบมาเฉพาะสำหรับการใช้งานหนักที่เกี่ยวข้องกับเพลาที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ชุดล็อค Type Z5 จึงมีความเข้ากันได้กับอุปกรณ์ที่ยอดเยี่ยม โดยครอบคลุมทุกสถานการณ์การใช้งาน รวมถึงการบูรณาการเข้ากับเครื่องจักรใหม่ การติดตั้งอุปกรณ์เดิมเพิ่มเติม และการเปลี่ยนส่วนประกอบนำเข้าโดยตรง และได้รับการออกแบบทางวิศวกรรมให้ทนทานต่อสภาวะการทำงานที่รุนแรงที่สุดที่พบในอุตสาหกรรมหนัก

1. การเปลี่ยนชิ้นส่วนที่นำเข้าอย่างไม่มีรอยต่อ การผลิตเฉพาะที่เพื่อการลดต้นทุน: เข้ากันได้กับเครื่องจักรโฮสต์งานหนักขนาดใหญ่ที่หลากหลาย ส่วนประกอบเหล่านี้นำเสนอความสามารถในการสับเปลี่ยนกันได้สูงและทำหน้าที่เป็นการทดแทนโดยตรงสำหรับชุดล็อคนำเข้าระดับไฮเอนด์จำนวนมาก ประสิทธิภาพการส่งผ่านและความแม่นยำในการล็อคของพวกเขาเทียบได้กับผลิตภัณฑ์นำเข้า ทำให้ผู้ใช้สามารถบรรลุผลการปฏิบัติงานที่เท่าเทียมกันโดยมีต้นทุนการจัดซื้อที่ลดลงอย่างมาก

2. การติดตั้งเพิ่มเติมแบบไม่ทำลายเพื่อเพิ่มประสิทธิภาพของอุปกรณ์: ออกแบบมาเพื่ออัพเกรดระบบส่งกำลังของเครื่องจักรอุตสาหกรรมหนักที่มีอายุมาก ส่วนประกอบเหล่านี้ไม่จำเป็นต้องดัดแปลงโครงสร้างหลักของอุปกรณ์ การเปลี่ยนและการติดตั้งโดยตรงช่วยเพิ่มความเสถียรในการส่งสัญญาณและเพิ่มความสามารถในการรับน้ำหนักโดยรวมของอุปกรณ์ได้อย่างมีประสิทธิภาพ กระบวนการดัดแปลงโดดเด่นด้วยความเรียบง่าย ต้นทุนการลงทุนต่ำ และการปรับปรุงประสิทธิภาพที่โดดเด่น

3. การออกแบบเครื่องจักรใหม่ที่เรียบง่าย วงจรการวิจัยและพัฒนาที่เร่งขึ้น: เมื่อรวมเข้ากับเครื่องจักรอุตสาหกรรมหนักใหม่ล่าสุด ส่วนประกอบเหล่านี้ช่วยให้เค้าโครงระบบส่งกำลังมีความคล่องตัวและกำจัดองค์ประกอบโครงสร้างที่ซ้ำซ้อน วิธีนี้ช่วยลดระยะเวลาการวิจัยและพัฒนาโดยรวม การเพิ่มประสิทธิภาพโครงสร้าง และวงจรการผลิตจำนวนมากสำหรับเครื่องจักรทั้งคันได้อย่างมีประสิทธิภาพ ซึ่งจะช่วยเพิ่มประสิทธิภาพในการที่ผู้ผลิตอุปกรณ์นำผลิตภัณฑ์ใหม่ออกสู่ตลาด

4. การปรับตัวให้เข้ากับสภาวะที่รุนแรง คุณภาพอุปกรณ์ที่สูงขึ้น: สามารถทนต่อสภาพแวดล้อมการทำงานทางอุตสาหกรรมที่ซับซ้อนและสุดขั้วที่หลากหลาย ส่วนประกอบเหล่านี้มอบโซลูชั่นแบบครบวงจรสำหรับการอัพเกรดการเชื่อมต่อการส่งผ่านแรงบิดสูงของเครื่องจักรขนาดใหญ่ โดยช่วยเพิ่มความแม่นยำในการทำงานโดยรวม ความเสถียร และคุณภาพที่ครอบคลุมของอุปกรณ์ได้อย่างมีประสิทธิภาพ ซึ่งจะช่วยเสริมประสิทธิภาพและความทนทานในระยะยาว
